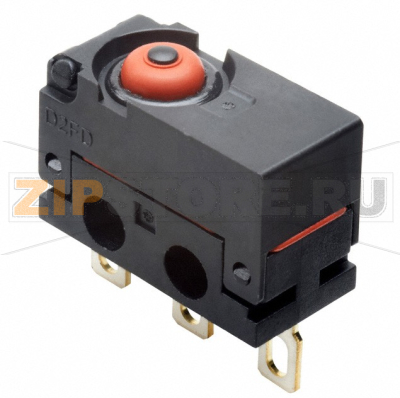

Выключатель концевой Omron D2FD-2L0-1H

Описание товара

Выключатель концевой Omron D2FD-2L0-1H — компактный микропереключатель для точной фиксации положения и срабатывания в ограниченном пространстве. Он применяется в бытовой и офисной технике, торговом и банковском оборудовании, автоматике, 3D‑принтерах, дозаторах, станках и прочих механизмах, где требуется надежная фиксация конечного положения или межблочная блокировка. Конструкция рассчитана на высокое число циклов, стабильную механическую работу и корректную коммутацию при соблюдении условий эксплуатации.

Назначение и применение

Omron D2FD-2L0-1H используется для:

• детектирования конечных положений подвижных узлов;
• формирования сигнала «домой»/«конец хода» в приводах;
• межблочной блокировки крышек, люков, кожухов;
• счетчика циклов/срабатываний в логике автоматики.

Компактный формат и рычажный привод позволяют использовать переключатель в точных механизмах с малым ходом и ограниченной силой нажатия.

Как понять, что запчасть вышла из строя

• оборудование не реагирует на нажатие или реагирует с задержками;
• периодические ложные срабатывания или «дребезг» контактов, нестабильность сигнала;
• отсутствие характерного щелчка при нажатии/отпускании;
• заметная деформация или заедание рычага;
• перегрев, потемнение корпуса, следы оплавления клемм;
• по результатам проверки мультиметром: отсутствие переключения между цепями NO/NC при нажатии.

Базовая диагностика выполняется прозвонкой: измерьте сопротивление между клеммами C–NO и C–NC при свободном положении и при нажатом рычаге. Исправный Omron D2FD-2L0-1H четко меняет состояние контактов при достижении точки срабатывания.

Причины поломок

• механический износ при большом числе циклов или неправильной кинематике узла;
• коммутация индуктивной нагрузки без искрогасящих цепочек (диод/RC‑снуббер), эрозия и подплав контактов;
• превышение номинального тока/напряжения, перегрев клемм и дорожек;
• удары по рычагу под углом, боковая нагрузка, превышение допустимого хода;
• температурные перегрузки, конденсат, агрессивные среды;
• нарушение пайки или ослабление соединений, вибрации;
• попадание загрязнений при поврежденном корпусе или нештатной мойке узла.

Рекомендации по уходу и эксплуатации

• соблюдайте электрические и механические пределы, указанные производителем;
• для катушек, реле, электромагнитов используйте диод (DC) или RC‑цепочку (AC) на нагрузке;
• обеспечьте перпендикулярное нажатие на рычаг, исключите боковой сдвиг и ударные нагрузки;
• не превышайте рекомендуемый ход и усилие, не используйте в качестве жесткого упора;
• при пайке ограничивайте время/температуру, поддерживайте клеммы, избегайте термонапряжений;
• периодически проверяйте крепеж и состояние проводов, удаляйте пыль без агрессивных растворителей;
• не допускайте попадания влаги и химически активных веществ, если это не предусмотрено исполнением узла.

Советы по замене и настройке

• подбирайте точный аналог по коду Omron D2FD-2L0-1H, типу привода и разводке клемм;
• фиксируйте позиционирование так, чтобы рабочая точка приходилась на середину допустимого хода;
• после установки проверьте логику NO/NC, прослушайте щелчок и проведите серию тестовых срабатываний под нагрузкой.

Технические характеристики (перевод)

• Серия: D2FD (ультракомпактный базовый микропереключатель с повышенной защитой корпуса).
• Тип привода: рычаг (hinge lever).
• Контактная схема: SPDT (общий, нормально-замкнутый, нормально-разомкнутый).
• Монтаж: выводы для пайки/печатного монтажа (в зависимости от исполнений серии).
• Применение: детектирование конечного положения, межблочная блокировка, датчик хода.
• Ресурс: длительная механическая наработка при корректной установке и нагрузке.
• Особенности: четкое щелчковое срабатывание, стабильная точка переключения, компактный корпус, совместимость с узлами малой кинематики.
• Соответствие: экологические требования (RoHS).
