Выключатель концевой Omron D2HW-C201M

Описание товара

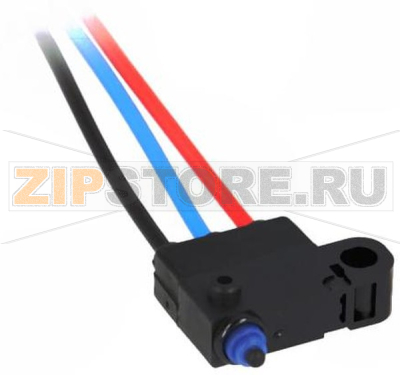

Omron D2HW-C201M — компактный герметичный концевой выключатель, рассчитанный на работу в условиях повышенной влажности, пыли и вибраций. Модель относится к серии микропереключателей с защёлкивающимся механизмом (snap-action), что обеспечивает стабильное переключение при малом ходе привода. Устройство применяется в автомобильной технике, уличном оборудовании, бытовых и промышленных машинах, где важны малые габариты, надёжность и устойчивость к окружающей среде.

Корпус D2HW-C201M выполнен с двойным уплотнением, включая зону кабельного ввода, за счёт чего достигается высокий уровень защиты от попадания влаги и загрязнений. Заводская заливка вывода кабеля снижает риск обрыва жил и проникновения жидкости внутрь. Концевик рассчитан на частые циклы срабатывания и стабильную работу при длительной эксплуатации, а широкий выбор модификаций в серии позволяет подобрать нужный тип привода и схемы контактов под конкретную механику и электрическую нагрузку.

Типичные причины поломок

• Механический износ привода и возвратной пружины при длительной работе, превышении допустимого хода или боковых нагрузках на шток/рычаг.
• Повреждение уплотнений из‑за неправильного монтажа, деформации корпуса или воздействия агрессивных сред, что приводит к попаданию влаги и коррозии.
• Электрическая перегрузка: работа на токах/напряжениях выше допустимых, коммутация индуктивной нагрузки без демпфирования, эрозия и подгорание контактов.
• Вибрации и натяжение кабеля: перелом жил на входе, усталостные трещины изоляции, нарушение герметичности.
• Температурные перегревы при установке рядом с источниками тепла или при отсутствии теплоотвода.
• Неправильная установка: несоосность с толкателем механизма, постоянное преднажатие, превышение допустимого усилия и хода.

Как понять, что D2HW-C201M вышел из строя

• Отсутствие реакции оборудования при нажатии на привод или, наоборот, самопроизвольные срабатывания.
• Нестабильность: периодические «провалы», срабатывание только при сильном нажатии или в определённом положении.
• Изменение тактильного ощущения: отсутствует чёткий «клик», ход стал вязким, заедания штока/рычага.
• Визуальные признаки: трещины корпуса, повреждение кабельного ввода, следы влаги, коррозии, потемнение.
• Электрические признаки: контакты не переключаются (NO/NC) при нажатии; повышенное переходное сопротивление; сниженное сопротивление изоляции. Проверяется мультиметром в статике и при легком пошатывании кабеля.

Рекомендации по установке и уходу

• Монтаж без перекосов, с соблюдением рекомендованного хода и отсутствием боковых усилий на привод. Используйте упоры/кулачки, исключающие превышение допустимого хода и усилия.
• Обеспечьте разгрузку натяжения и каплеотбойную петлю для кабеля, соблюдайте минимальный радиус изгиба. Защищайте кабель от истирания, масел и реагентов.
• Соблюдайте электрические пределы для вашей версии выключателя. Для индуктивных нагрузок применяйте демпфирующие цепи (RC‑снаббер, варистор) или диод свободного хода.
• Не нарушайте герметичность: не вскрывайте корпус, не мойте под высоким давлением и агрессивными растворителями. Допустима сухая очистка и протирка мягкой салфеткой.
• Периодически осматривайте состояние кабеля и уплотнений, проверяйте переключение мультиметром. В ответственных системах планируйте превентивную замену по наработке.
• Учитывайте тепловой режим: избегайте установки рядом с горячими элементами, при необходимости применяйте экранирование.
• При замене сверяйте тип привода, схемы контактов, исполнение выводов и длину кабеля. Используйте оригинальный Omron D2HW-C201M или полностью совместимый аналог из серии.

Благодаря герметичной конструкции, компактности и стабильной работе механизмов защёлкивания, Omron D2HW-C201M подходит для узлов конечного положения, датчиков положения дверей/люков, ограничителей хода и других задач, где требуется надёжное переключение в сложных условиях окружающей среды.

Перевод ключевых особенностей (с англ.)

• Герметичный субминиатюрный микропереключатель с двойным уплотнением корпуса и кабельного ввода для высокой надёжности во влажной и пыльной среде (степень защиты до IP67, в зависимости от исполнения).
• Длинный ход и увеличенный запас по свободному ходу для компенсации производственных допусков в механизме.
• Стабильное контактирование благодаря защёлкивающемуся механизму (snap‑action) и оптимизированной кинематике.
• Заводская заливка проводов (pre‑wired) обеспечивает повышенную герметичность и стойкость к вибрациям.
• Широкая номенклатура приводов и вариантов выводов для гибкой интеграции.
• Компактный корпус для установки в стеснённых местах.
• Соответствие директивам по содержанию опасных веществ (RoHS).
