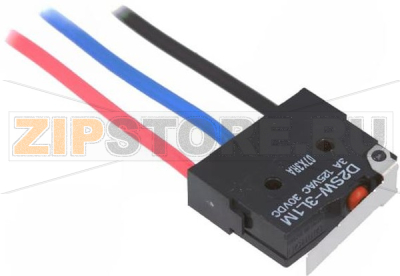

Выключатель концевой Omron D2SW-3L1M

Описание товара

Выключатель концевой Omron D2SW-3L1M — герметичный миниатюрный выключатель для надежной фиксации конечного положения и обнаружения касания в промышленном, бытовом и специализированном оборудовании. Модель относится к серии D2SW, известной повышенной защитой от пыли и влаги, стабильной работой на протяжении большого ресурса и компактными габаритами. Конструкция рассчитана на эксплуатацию в условиях, где возможны брызги, пыль и периодические механические вибрации, а также важна повторяемость точки срабатывания. Наличие рычажного привода упрощает настройку усилия и хода, позволяет компенсировать допуски механики и снижает износ контактной группы.

Области применения выключателя D2SW-3L1M включают конечные датчики в станках и конвейерных узлах, дверные и крышечные датчики в приборах, фиксацию положения узлов в 3D-принтерах и CNC, контроль положения заслонок, упоров и кареток. Герметичное исполнение снижает риск отказов из‑за попадания загрязнений и конденсата, что актуально для производственной среды и сервисного оборудования.

Как понять, что запчасть вышла из строя

• Отсутствует характерный «щелчок» и/или требуется заметно большее усилие для срабатывания.
• Нестабильный контакт: периодические пропуски сигнала, «дребезг» выше обычного, ложные срабатывания.
• Повышенное электрическое сопротивление на замкнутых контактах, нагрев или потемнение корпуса в зоне клемм.
• Механические дефекты рычага: деформация, люфт, следы заедания или залипания.
• Следы влаги внутри (конденсат под приводом), коррозия выводов, трещины в корпусе.

Распространенные причины поломок

• Перегрузка по току или частые коммутации индуктивной нагрузки без демпфирующих цепей (возникают дуги и подгорание контактов).
• Механическое «переразжатие» — чрезмерный ход или удар по рычагу сверх допустимого.
• Длительная работа в среде с абразивной пылью или агрессивными химическими парами.
• Неправильный монтаж, натяжение проводов без разгрузки, вибрации без фиксации корпуса.
• Температурные экстремумы, выходящие за рабочий диапазон, и термоциклирование.

Диагностика

• Проверка мультиметром: измерьте непрерывность между общим контактом и NO/NC при нажатии на рычаг и без него.
• Оцените усилие и ход — срабатывание должно быть четким и повторяемым по позициям.
• Осмотрите рычаг и корпус на предмет деформаций, трещин, следов перегрева и коррозии.
• При наличии индуктивной нагрузки проверьте наличие RC‑цепочки или диода (для DC) на исполнительном элементе.

Рекомендации по уходу и эксплуатации

• Соблюдайте допустимый ход и не допускайте ударной нагрузки по рычагу; настраивайте положение упора с запасом.
• Используйте демпфирование индуктивных нагрузок (RC‑цепь/варистор для AC, диод/TVS для DC) для защиты контактов.
• Обеспечьте разгрузку по натяжению для проводов, надежное крепление корпуса и экранирование от вибраций.
• Избегайте агрессивных растворителей при чистке; допускается сухая очистка и аккуратное удаление пыли.
• Периодически проверяйте точку срабатывания и состояние выводов; при появлении признаков износа заменяйте узел.
• Соблюдайте заявленный температурный диапазон и условия степени защиты; не погружайте устройство в жидкость.

При замене выключателя Omron D2SW-3L1M важно сохранить тип привода, расположение выводов и схему контактов исходной детали. Перед установкой проверьте посадочные размеры и электрическую совместимость, при необходимости скорректируйте упор и положение привода для получения корректной точки срабатывания.

Основные характеристики (перевод)

• Серия: D2SW — герметичный миниатюрный концевой выключатель.
• Степень защиты: IP67 (защита от пыли и кратковременного погружения; клеммы могут исключаться из области герметизации в зависимости от исполнения).
• Контактная схема: один полюс, переключающий контакт (SPDT) — общий, нормально‑замкнутый и нормально‑разомкнутый выводы.
• Тип привода: рычаговый (механический рычаг для облегчения срабатывания и настройки хода).
• Номинальная коммутация: рассчитан на коммутацию сетевых и низковольтных цепей при умеренных токах; совместим с резистивной и индуктивной нагрузкой при наличии демпфирующих цепей.
• Ресурс: длительный механический срок службы при корректном монтаже и соблюдении нагрузок.
• Компактная конструкция для установки в ограниченном пространстве; различные варианты приводов и выводов в линейке.
• Соответствие экологическим нормам (RoHS).
