Выключатель концевой Omron D2SW-3L3M

Описание товара

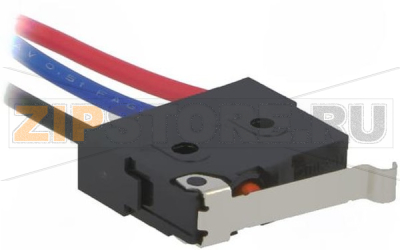

Omron D2SW-3L3M — герметичный миниатюрный конечный выключатель для работы в условиях повышенной влажности, пыли и вибраций. Благодаря малым габаритам и надежному snap-action механизму он применяется в промышленной автоматике, бытовых и коммерческих устройствах, приводных узлах, системах безопасности, торговом оборудовании. Исполнение с литым кабелем повышает стойкость к проникновению влаги в месте вывода проводов и облегчает монтаж в тесных зонах. Длинный шарнирный рычаг (L3) обеспечивает стабильное срабатывание при небольших усилиях и удобен, когда необходимо компенсировать разброс положения исполнительного органа.

Герметизация корпуса и привода (класс защиты соответствует уличной эксплуатации без длительного погружения) снижает риск отказов от загрязнений и конденсата. Контактная группа рассчитана на коммутацию сетевых резистивных нагрузок в пределах номинала, при этом выдерживает частые циклы переключения с воспроизводимой точкой срабатывания. D2SW-3L3M целесообразно использовать в узлах, где требуется устойчивая работа при переменных внешних факторах и ограниченном пространстве.

Распространенные причины поломок

• Механическая перегрузка: чрезмерный ход или удар по рычагу, использование выключателя как упора, деформация рычага.
• Электрические перегрузки: превышение тока/напряжения, коммутация индуктивных нагрузок без демпфирующих цепей (дуга, подгорание контактов).
• Нарушение герметичности: повреждение оболочки кабеля, надрыв ввода, трещины корпуса вследствие неправильного монтажа или химического воздействия.
• Вибрации и усталость материала: длительные микроколебания без разгрузки провода, слабая фиксация корпуса.
• Температурные и средовые факторы: работа за пределами допусков, агрессивные жидкости, пар, высокое давление струи при мойке.

Как понять, что запчасть вышла из строя

• Нестабильное срабатывание: контакт то появляется, то пропадает, «дрожание» сигнала выше обычного.
• Изменение усилия и точки хода: нет характерного щелчка, требуется значительно больший или меньший ход для переключения.
• Электрические признаки: повышенное переходное сопротивление, нагрев, почернение/запах гари, отсутствие замыкания NO или размыкания NC при нажатии.
• Визуальные дефекты: трещины корпуса, деформированный рычаг, повреждение вводов, следы коррозии.
• Результаты проверки мультиметром: несоответствие схемы контактов при нажатии/отпускании, отсутствие четкой смены состояния.

Рекомендации по уходу и эксплуатации

• Соблюдайте номиналы по току и напряжению; для индуктивных нагрузок ставьте RC-цепь, варистор или диод.
• Не используйте рычаг как механический ограничитель: обеспечьте внешние упоры и корректную кинематику привода.
• Ограничивайте ход до допустимого; избегайте ударных нагрузок и бокового смещения рычага.
• Организуйте разгрузку кабеля: фиксируйте провод, исключайте натяжение и кручение у ввода.
• Не вскрывайте и не смазывайте внутренности: выключатель герметичный и неразборный.
• Периодически осматривайте состояние рычага, корпуса и кабеля; при первых признаках нестабильности заменяйте изделие.
• При мойке оборудования избегайте прямой струи высокого давления на зону привода и ввода кабеля; не допускайте длительного погружения.
• Подбирайте замену по точному коду D2SW-3L3M, учитывая форму привода, тип контактов и способ подключения.

Корректный монтаж и соблюдение электрических режимов эксплуатации продлевают ресурс Omron D2SW-3L3M и поддерживают повторяемость точки срабатывания на протяжении всего жизненного цикла узла.

Технические характеристики (перевод)

• Серия: D2SW (герметичный миниатюрный микропереключатель).
• Модель: D2SW-3L3M.
• Тип контактов: 1 переключающий контакт (SPDT, COM–NO–NC), snap-action.
• Номинальная нагрузка: 3 A при 125 VAC (резистивная нагрузка).
• Степень защиты: IP67 (защита от пыли и кратковременного воздействия воды; не предназначен для длительного погружения).
• Привод: удлиненный шарнирный рычаг (L3) для пониженного усилия срабатывания.
• Подключение: литой кабель (molded lead wire) с герметичным вводом.
• Диапазон рабочих температур: в пределах, указанных производителем для серии D2SW.
• Монтаж: через отверстия в корпусе выключателя, горизонтальное или вертикальное расположение.
• Области применения: промышленное оборудование, механизмы автоматизации, бытовая и торговая техника, транспортные узлы.
