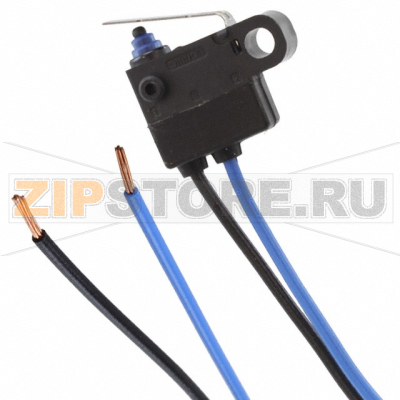

Выключатель концевой Omron D2HW-C263M

Описание товара

Выключатель концевой Omron D2HW-C263M — компактное герметичное решение для фиксации конечного положения узлов и механизмов в оборудовании, где важны устойчивость срабатывания и защита от влаги/пыли. Благодаря щелковому механизму и конструктивной защите корпуса, данная модель применяется в бытовой технике, автомобильных узлах, медицинском и промышленном оборудовании, в том числе рядом с источниками влаги или загрязнений. Форм-фактор и тип привода позволяют интегрировать выключатель в ограниченном пространстве, а стабильная работа при малых ходах обеспечивает надежную индикацию положения.

Omron D2HW-C263M целесообразно использовать для контроля положения крышек, дверей, люков, рычагов и ползунов, а также как датчик конечного хода в линейных приводах. Важна точная механическая компоновка: рычаг не должен служить упором; ограничение хода выполняется внешними стопорами, а приводящая кулачковая поверхность должна плавно и перпендикулярно взаимодействовать с рычагом.

Причины поломок

• Механическое перегружение: превышение допустимого хода, ударные нагрузки, перекос привода, использование выключателя как механического упора.
• Электрические перегрузки: коммутация токов выше допустимых, отсутствие защитных цепей при индуктивной нагрузке (клапаны, реле, моторы) — приводит к подгоранию/свариванию контактов.
• Нарушение герметичности: повреждение уплотнений, кабельного ввода или корпуса — проникновение влаги и пыли, коррозия.
• Вибрации и усталостные повреждения: трещины в местах пайки, надломы проводов без разгрузки натяжения.
• Термические и химические воздействия: работа вне допустимого температурного диапазона, контакт с агрессивными средами, несовместимыми смазками/растворителями.
• Технологические ошибки при монтаже: перегрев при пайке, чрезмерное усилие затяжки крепежа, неправильный выбор точки нажатия на рычаг.

Как понять, что запчасть вышла из строя

• Отсутствует характерный «щелчок» или он стал вялым; рычаг заедает, не возвращается в исходное положение.
• Нестабильные срабатывания: то работает, то нет, реакция зависит от вибрации или положения корпуса.
• Повышенное переходное сопротивление: при проверке мультиметром наблюдается «дрожащий» контакт, подрагивание показаний.
• Залипание в одном состоянии: нормально-замкнутая цепь не размыкается или нормально-разомкнутая не замыкается при нажатии.
• Визуальные признаки: следы влаги, окисление, трещины корпуса, деформированный рычаг, поврежденный кабельный ввод.

Быстрая диагностика: отключите питание, извлеките выключатель из цепи и проверьте непрерывность между общим и контактами NO/NC в трех состояниях — при ненажатом рычаге, в момент щелчка и при полном ходе. Оцените механический ход и возврат.

Рекомендации по уходу и эксплуатации

• Соблюдайте герметичность узла: защищайте кабельный ввод, не направляйте струю под давлением на область привода, исключайте накопление грязи.
• Не используйте выключатель как упор. Ограничивайте ход внешними ограничителями, настраивайте точку касания кулачка ближе к середине рычага.
• Для индуктивных нагрузок применяйте RC-цепочки, варисторы или диоды (для DC), чтобы снизить дугу и износ контактов.
• Обеспечьте разгрузку натяжения проводов, фиксируйте кабель хомутами, избегайте острых изгибов на выходе.
• Не вскрывайте корпус и не смазывайте механизм. Для очистки используйте мягкую салфетку и нейтральный раствор, избегая агрессивной химии.
• Периодически (раз в 6–12 месяцев) проверяйте щелчок, повторяемость срабатываний, крепеж, состояние уплотнений и отсутствие коррозии.
• При пайке соблюдайте температурно-временной профиль, избегайте перегрева выводов.

При замене важна точная идентификация модели: Omron D2HW-C263M имеет определенный тип привода и разводку контактов. Перед установкой проверьте соответствие схеме оборудования (COM/NO/NC), настройте положение привода и протестируйте срабатывания в сборке.

Перевод официального описания (англ. → рус.)

• Компактный герметичный щелковой микропереключатель с защитой от воды и пыли (уровень защиты серии — IP67).
• Стабильное срабатывание и малое усилие привода благодаря щелковому механизму и оптимизированной кинематике.
• Доступны различные типы приводов и вариантов контактов; подходит для применения в автомобилях, бытовой и промышленной технике.
• Предварительно подключаемые выводы/проводники упрощают монтаж и повышают надежность соединений.
• Подходит для работы в условиях повышенной влажности и загрязнений; корпус и привод выполнены с учетом требований к герметизации.

Характеристики
