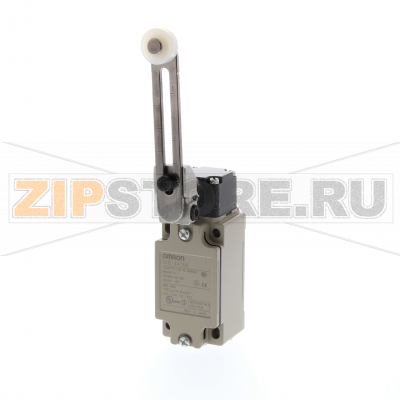

Выключатель концевой Omron D4B-2116N

Описание товара

Описание

Выключатель концевой Omron D4B-2116N применяется для контроля конечных положений механизмов и узлов, а также для формирования сигнала блокировки в системах промышленной автоматики. Конструкция рассчитана на интенсивную эксплуатацию: жесткий корпус, надежный приводной механизм, стабильная повторяемость срабатывания и проста в обслуживании. Устройство устанавливают на транспортеры, упаковочные линии, приводы ворот и люков, подъёмные механизмы, в станочном оборудовании и других установках, где требуется фиксированное определение положения подвижных частей.

Omron D4B-2116N обеспечивает чёткое переключение при достижении заданной точки, что снижает риск ложных срабатываний и помогает поддерживать устойчивую работу оборудования. Штатные исполнители серии допускают точную механическую настройку по вылету и направлению, что облегчает адаптацию под конкретный привод или кам. При корректном монтаже выключатель сохраняет стабильность параметров в течение длительного срока службы и требует минимального обслуживания.

Для корректной работы важно обеспечить правильную соосность cam-элемента и исполнительного рычага, соблюсти допустимые ходы и усилия, а также исключить ударные перегрузки. В составе линии Omron D4B-2116N часто применяют как концевой датчик положения, так и элемент технологической блокировки, предотвращая нежелательные перемещения механизма при открытых кожухах, дверях или при достижении упора.

Причины поломок

• Механический износ рычага и ролика из-за постоянных ударных нагрузок или превышения допустимого хода.
• Неправильная регулировка и перекос привода, вызывающие боковые нагрузки и деформацию оси ролика.
• Загрязнение зоны срабатывания абразивной пылью, стружкой, липкими материалами; попадание влаги с агрессивными примесями.
• Перегрузка по току или коммутация индуктивной нагрузки без защитных цепей, приводящая к подгоранию контактов.
• Ослабление клемм и кабельных вводов, обрыв жил из-за вибраций и отсутствия разгрузки по натяжению.
• Многократные превышения хода сверх упора (overtravel), вызывающие износ внутренних пружин и фиксаторов.

Как понять, что запчасть вышла из строя

• Нестабильное срабатывание: разный ход до переключения, пропуски, ложные отключения.
• Необходимость прикладывать повышенное усилие к рычагу или заедание исполнительного механизма.
• Отсутствие изменения состояния контактов при полном нажатии (по индикации контроллера или при прозвонке мультиметром).
• Следы перегрева, запах гари, потемнение в зоне клемм, оплавление изоляции.
• Видимые дефекты: трещины корпуса, люфт оси ролика, деформация рычага, коррозия.
• Повышенный уровень вибраций и шума при перемещении привода через точку срабатывания.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте чистоту в зоне привода и ролика, удаляйте загрязнения без агрессивных растворителей.
• Контролируйте затяжку клемм и состояние кабельного ввода, используйте разгрузку по натяжению.
• Настройте правильный профиль кулачка (cam): исключите удары и избыточный overtravel, обеспечьте плавный подвод.
• Для индуктивных нагрузок применяйте RC-цепи или варисторы, соблюдайте рекомендованные токи коммутации.
• Не смазывайте внутренние узлы выключателя; обслуживание сводите к очистке и внешней проверке рычага/ролика.
• Проводите функциональные тесты по регламенту: проверка точки срабатывания, возврата и состояния цепей NO/NC.

Монтаж и замена

• Выставьте Omron D4B-2116N по базовой поверхности, обеспечьте соосность с траекторией воздействия на рычаг.
• Отрегулируйте положение и угол рычага в соответствии с кинематикой узла; зафиксируйте крепёж с рекомендуемым моментом.
• Подключите клеммы в соответствии со схемой установки, проверьте переключение контактных групп тестером до подачи питания.
• После монтажа выполните контрольный цикл машины и убедитесь в корректности включения блокировок и остановов.
• При наличии следов износа рычага или люфта замените узел целиком для сохранения точности и повторяемости срабатывания.

Технические характеристики

Концевой выключатель безопасности, регулируемый роликовый рычаг, SPDB NO/NC, мгновенного действия, 10 A
