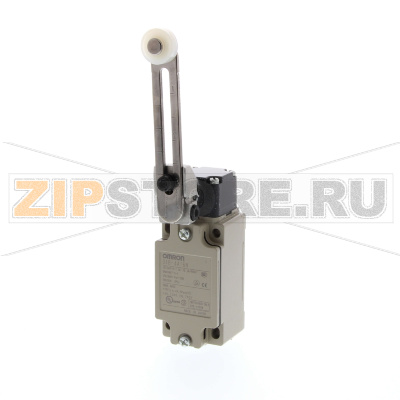

Выключатель концевой Omron D4B-4A16N

Описание товара

Omron D4B-4A16N — промышленный концевой выключатель, предназначенный для надежного контроля конечных положений механизмов, перемещения узлов и состояния защитных ограждений. Конструкция рассчитана на работу в условиях вибраций, периодических ударных нагрузок и загрязнений. Рычажный роликовый привод обеспечивает стабильное срабатывание по моменту касания с кулачком или упором, а механика рассчитана на длительный ресурс. Модель подходит для конвейеров, упаковочных и деревообрабатывающих линий, металлообрабатывающих станков, подъёмно-транспортного оборудования и технологических установок, где требуется повторяемость переключения и четкая фиксация крайних положений.

Назначение и применение

Выключатель Omron D4B-4A16N используется как датчик конечного положения, блокиратор дверей и люков, а также как элемент межблочной логики. В системах безопасности применяется для формирования цепей аварийной остановки при открытии ограждений или выходе узла за допустимый ход. Регулируемый рычаг позволяет настраивать точку и угол срабатывания под геометрию механизма, уменьшая износ и повышая стабильность.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при нажатии на привод, залипание рычага или неполный возврат в исходное положение.
• Ложные срабатывания при вибрации или, наоборот, пропуски срабатываний в штатной точке контакта.
• Повышенное усилие на приводе, посторонний шум, «ступенчатое» движение ролика, видимая деформация рычага.
• Потемнение, подплавление или запах гари в зоне клемм, следы искрения на контактах.
• Рост переходного сопротивления или отсутствие непрерывности в нужном состоянии при проверке мультиметром.
• Следы коррозии, попадания влаги и пыли внутрь корпуса, трещины и повреждения кабельного ввода.

Причины поломок

• Чрезмерный ход (overtravel) и ударная нагрузка на привод, неправильная регулировка упоров.
• Длительная работа на предельных температурах, агрессивная среда, конденсат и отсутствие герметизации ввода.
• Износ ролика и оси из-за несоосности с кулачком, недостаточная или неправильная смазка узла механизма.
• Перегрузка по току, включение индуктивной нагрузки без защиты от выбросов, искрение и подгорание контактов.
• Ослабление клемм, вибрации, повреждение кабеля и экрана, отсутствие разгрузки натяжения.
• Нарушение регламента обслуживания и отсутствие периодической проверки точки срабатывания.

Рекомендации по уходу и эксплуатации

• Проводить визуальный осмотр и проверку хода привода не реже 1 раза в 3–6 месяцев, в тяжелых условиях — чаще.
• Содержать привод и рычаг в чистоте; удалять пыль сухой щеткой или мягкой салфеткой. Не применять агрессивные растворители.
• Следить за соосностью ролика и кулачка, корректно выставлять угол и длину рычага, исключать ударные контакты.
• Контролировать момент затяжки клемм и кабельного ввода, обеспечивать разгрузку натяжения и правильный радиус изгиба кабеля.
• Использовать искрогасящие цепочки/варисторы/диоды для индуктивных нагрузок, чтобы снизить износ контактов.
• Периодически проверять электрическую часть: непрерывность цепей, переходное сопротивление, отсутствие нагрева клемм.
• После регулировки подтверждать работоспособность в реальном цикле: стабильность точки, отсутствие дребезга и возврат в норму.

Монтаж и наладка

Располагайте Omron D4B-4A16N так, чтобы рабочая поверхность кулачка воздействовала на ролик плавно и в расчетной зоне, без упора в конец хода. Обеспечьте защиту от попадания влаги по кабелю через ввод и корректно заземлите корпус при необходимости. Подключение выполнять на обесточенной линии с соблюдением схемы, предусмотренной для цепей управления и безопасности.
