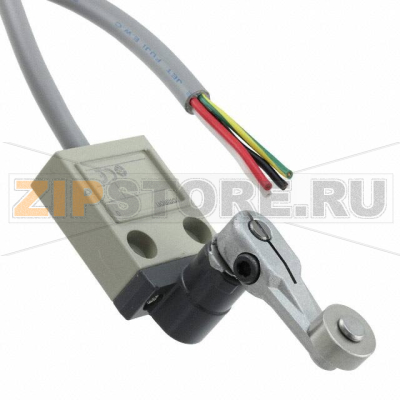

Выключатель концевой Omron D4C-4220

Каталожный номер D4C-4220
Розничная цена
332 EUR с НДС
array(34) { ["id"]=> string(7) "1105290" ["product_id"]=> string(7) "1122754" ["id_1c"]=> NULL ["sku"]=> string(8) "D4C-4220" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(32767) ["primary_price"]=> string(10) "344.905442" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(32767) ["unconverted_price"]=> float(332) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(32767) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } } }
32 767 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Назначение и область применения

Выключатель концевой Omron D4C-4220 — промышленный механический датчик положения, предназначенный для контроля конечных и промежуточных положений механизмов. Применяется на конвейерах, в упаковочном и деревообрабатывающем оборудовании, прессах, транспортирующих и подъемных системах. Исполнение линейки D4C ориентировано на стабильное срабатывание в тяжелых условиях эксплуатации, где требуются надежность, точность повторения и устойчивость к загрязнениям. Модель D4C-4220 относится к одному из вариантов серии с отличиями по типу исполнительного органа и компоновке, что позволяет подобрать устройство под конкретную кинематику узла.

Признаки неисправности

  • Отсутствие изменения состояния цепи при ручном нажатии на привод (нет реакции контроллера/привода).
  • Нестабильное срабатывание: то работает, то нет; ложные срабатывания при вибрации.
  • Увеличившееся усилие или ход при нажатии, залипание или «тугой» возврат привода.
  • Механические повреждения: деформация рычага/толкателя, трещины корпуса, сорванные резьбы, нарушенные вводы кабеля.
  • Следы влаги, масла или коррозии внутри клеммного отсека; потемнение, нагар на клеммах.
  • Повышенное переходное сопротивление контактов (нагрев клемм, потери сигнала, аварии входов ПЛК).

Основные причины поломок

  • Механический износ пружин и приводного узла из‑за высокой интенсивности циклов или неправильной настройки упоров.
  • Перегиб/переразгиб привода при превышении допустимого хода и усилия, ударные нагрузки и вибрации.
  • Неверная электрическая коммутация: ток выше допустимого, отсутствие защиты от индуктивной нагрузки (дугообразование, подгорание контактов).
  • Попадание влаги и загрязнений через поврежденные уплотнения или кабельный ввод, химически агрессивная среда.
  • Температурные перегрузки, термоциклирование, ультрафиолет при внешней установке без экрана.
  • Ослабление крепежа и смещение относительно кулачка/стопора, вызывающее постоянный недонажим или перехod.

Как проверить, вышла ли запчасть из строя

  • Визуальный осмотр корпуса, уплотнений, привода и клемм; проверка целостности вводов и отсутствия конденсата.
  • Ручное срабатывание привода с контролем четкого «клика» и полного возврата без заеданий.
  • Измерение омметром: проверка замыкания/размыкания соответствующих цепей при нажатии и отпускании; внимание к нестабильности показаний.
  • Оценка переходного сопротивления контактов под малым током; при заметном росте сопротивления рекомендуется замена.
  • Проверка изоляции между клеммами и корпусом мегаомметром в соответствии с регламентом оборудования.
  • Функциональная проверка на станке с соблюдением блокировок: корректная реакция входов ПЛК и отсутствие дребезга, ведущего к ложным сигналам.

Рекомендации по уходу и эксплуатации

  • Периодические регламентные осмотры: чистка от пыли и масла, проверка затяжки крепежа и кабельных вводов.
  • Корректная настройка кулачков/упоров: соблюдайте рабочий ход и не допускайте ударного превышения хода привода.
  • Защита от индуктивных выбросов: используйте RC‑цепочки, варисторы или диоды в зависимости от типа нагрузки.
  • Поддерживайте герметичность: при повреждении уплотнений, вводов или кабеля — немедленная замена.
  • Не вскрывайте герметичный корпус и не смазывайте привод, если это не предусмотрено документацией.
  • Соблюдайте радиус изгиба и разгрузку натяжения кабеля; избегайте постоянных вибраций без демпфирования.
  • Ведите учет наработки (циклов) и производите профилактическую замену Omron D4C-4220 при достижении пороговых значений для вашей линии.

Замена и монтаж

  • Подбирайте полностью идентичную модель по коду D4C-4220 с учетом типа привода и ориентации клемм.
  • Выравнивайте выключатель относительно рабочего кулачка; обеспечьте требуемый предварительный ход и перехod.
  • Затягивайте крепеж с рекомендованным моментом; используйте подходящую арматуру и кабельные сальники.
  • Перед работами отключите питание и выполните блокировку/разблокировку согласно правилам охраны труда.

Перевод информации (с англ.)

Omron D4C-4220 — промышленный концевой выключатель компактной серии D4C с герметизированной конструкцией для надежного обнаружения положения механизмов. Обеспечивает стабильное срабатывание и высокую повторяемость в условиях загрязнений, вибраций и наличия смазочно-охлаждающих жидкостей. Подходит для применения на конвейерных линиях, в упаковочных машинах и общем машиностроении. Конструкция с металлическим корпусом и износостойким приводом рассчитана на длительную наработку, а унифицированные варианты исполнения позволяют подобрать соответствующий тип привода и монтаж под конкретный узел.

Характеристики

Производитель Omron



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Выключатель концевой Omron D4C-4220.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Выключатель концевой Omron D4C-4220 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
