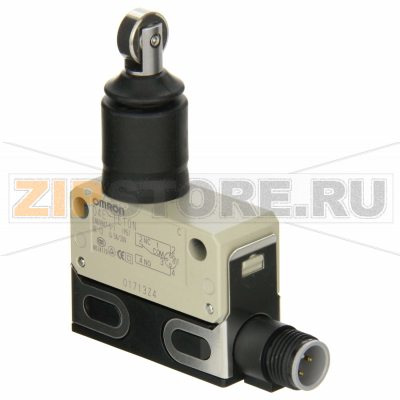

Выключатель концевой Omron D4E-1E10N

Описание товара

Omron D4E-1E10N — индустриальный концевой выключатель, предназначенный для точной фиксации положения механизмов и элементов автоматики. Конструкция ориентирована на стабильную работу в условиях вибраций, загрязнений и регулярных механических воздействий. Механизм переключения с мгновенным срабатыванием обеспечивает четкую смену состояний при достижении заданной точки, а быстросъемное подключение упрощает обслуживание и сокращает время простоя оборудования.

Области применения Omron D4E-1E10N — транспортно-конвейерные линии, станочное оборудование, упаковочные и роботизированные комплексы, приводы шторок и дверей, механизмы фиксации конечных положений цилиндров и кареток. Компактный корпус облегчает размещение в тесных местах, а защитные элементы снижают риск попадания загрязнений в узел плунжера.

Принцип работы основан на механическом воздействии на привод (плунжер с роликом) при достижении конечного положения подвижного узла. Внутренний пружинный механизм обеспечивает четкий щелчок и заданную логику переключения контактов. Разъемное подключение позволяет быстро заменить устройство без вмешательства в кабельную трассу.

Причины поломок

• Механический износ привода и ролика из-за постоянных ударных нагрузок или превышения допустимого хода.
• Неправильная соосность исполнительного механизма и штока, приводящая к боковым нагрузкам и перекосу.
• Повреждение уплотнений и последующее попадание влаги, стружки, пыли в рабочую полость.
• Перегрузка контактов при коммутации индуктивных нагрузок без демпфирующих цепей, искрение и подгорание.
• Коррозия и загрязнение контактных поверхностей и разъема, ослабление прижимов.
• Вибрации и неправильный момент затяжки крепежа, приводящие к смещению корпуса.
• Эксплуатация вне допустимых температурных и механических условий.

Как понять, что запчасть вышла из строя

• Нестабильное или отсутствующее срабатывание при стандартном ходе механизма, пропуски переключений.
• Залипание или тугой ход плунжера, ощущаемое при ручной проверке.
• Ложные срабатывания от вибраций, дребезг контактов, нестабильные сигналы на входах контроллера.
• Повышенное переходное сопротивление контактов при проверке мультиметром, нагрев в месте подключения.
• Визуальные признаки: трещины корпуса, повреждение уплотняющей манжеты, следы влаги, коррозии, потемнение контактов.
• Нарушение фиксации разъема, окисление или загрязнение штырей, деформация пина.

Рекомендации по уходу и эксплуатации

• Обеспечьте точную соосность с приводимым узлом и используйте механические ограничители, чтобы не превышать ход и усилие на шток.
• Периодически проверяйте свободный ход привода, целостность уплотнений и отсутствие люфта крепления.
• Подключайте индуктивные нагрузки через защитные цепи (RC-цепочки, диоды, варисторы) для снижения эрозии контактов.
• Содержите разъем и уплотнения в чистоте, не подключайте и не отключайте под нагрузкой, используйте защитные колпачки при демонтаже.
• Не направляйте струю высокого давления непосредственно на привод; избегайте абразивных и агрессивных моющих средств.
• Обеспечьте разгрузку кабеля от натяжения и вибраций; соблюдайте рекомендуемый момент затяжки крепежа и накидной гайки разъема.
• Планово проводите функциональные тесты: визуальный осмотр, проверка переключения и сопротивления контактов.
• При обнаружении повреждений корпуса, уплотнений или разъема замените Omron D4E-1E10N, не допуская временных «ремонтов» некондиционными средствами.

Следование этим рекомендациям продлевает ресурс Omron D4E-1E10N и снижает вероятность непредвиденных остановок оборудования. При замене используйте оригинальные компоненты и соблюдайте требования документации к монтажу и электрическому подключению.

Технические характеристики

Компактный концевой выключатель в узком герметичном корпусе, герметизированный шток с поперечным роликом, IP67, контакты с золотым покрытием, с разъемом для подключения «в одно касание»

Характеристики
