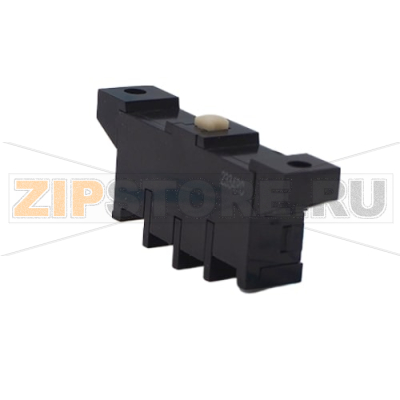

Выключатель концевой Omron D4MB-S100

Описание товара

Выключатель концевой Omron D4MB-S100 предназначен для надежной фиксации конечных положений узлов и механизмов в промышленных системах. Конструкция рассчитана на стабильное срабатывание при многократных циклах, что делает устройство востребованным в линиях автоматизации, транспортерах, упаковочном и обрабатывающем оборудовании. При корректном подборе привода и правильной установке D4MB-S100 обеспечивает четкий контроль положения без ложных срабатываний и излишнего износа узлов.

Назначение и эксплуатационные особенности

Omron D4MB-S100 используется для контроля крайних положений, обнаружения подхода деталей к заданной точке, формирования сигналов остановки или изменения режима работы машины. Концевик обеспечивает повторяемость точки срабатывания и механическую устойчивость к вибрациям в пределах, допускаемых производителем. Модульная конструкция серии D4MB упрощает замену и обслуживание на месте эксплуатации.

Типичные причины поломок

• Механический износ привода (рычага, ролика или толкателя) вследствие постоянных ударных нагрузок или неправильной геометрии наездной кулачковой поверхности.
• Загрязнение и попадание влаги, масел, охлаждающих жидкостей и абразива, приводящее к подклиниванию механизма или коррозии внутренних элементов.
• Электрический износ контактов при коммутации нагрузок выше допустимых, а также при управлении индуктивными нагрузками без подавления дуги.
• Неправильный монтаж: перекос, превышение хода, постоянное частичное нажатие на привод, из‑за чего узел работает в пограничном режиме и быстро изнашивается.
• Вибрации и ударные нагрузки, ослабление крепёжных винтов, повреждение кабеля на изгибе или при натяжении.
• Экстремальные температуры и агрессивные химические среды, не предусмотренные условиями эксплуатации.

Как понять, что запчасть вышла из строя

• Нестабильное или отсутствующее срабатывание: оборудование не останавливается в конце хода либо возникают ложные сигналы.
• Отсутствие четкого «щелчка» механизма, замедленный возврат привода или подклинивание.
• Визуальные дефекты: трещины корпуса, износ или деформация рычага/ролика, следы коррозии, потемнение или оплавление в зоне контактов.
• Электрические признаки: повышенное переходное сопротивление, отсутствие проводимости на соответствующих парах контактов (проверяется мультиметром по схеме NO/NC), следы дугообразования.
• Повреждения кабельного ввода, ослабленные или окислившиеся клеммы.

Рекомендации по уходу и эксплуатации

• Проводить регламентный осмотр не реже одного раза в 3–6 месяцев: проверять крепёж, состояние привода, целостность корпуса и кабеля.
• Поддерживать чистоту зоны срабатывания. При необходимости использовать защитные кожухи или экраны от стружки, пыли, влаги и брызг масла.
• Не превышать допустимый механический ход и усилие. Отрегулировать кулачки/упоры так, чтобы обеспечивалось корректное срабатывание без ударов и избыточной деформации.
• Соблюдать электрические пределы нагрузки. Для индуктивных цепей применять элементы подавления (RC‑цепи, варисторы, диоды), чтобы снизить эрозию контактов.
• Избегать смазки, попадающей внутрь привода и корпуса, если это не предусмотрено производителем. Не использовать агрессивные растворители при очистке.
• Контролировать натяжение и радиусы изгиба кабеля, применять кабельные вводы и фиксаторы для разгрузки от усилий.
• При замене соблюдать полное соответствие модели Omron D4MB-S100, типу привода и конфигурации контактов. После установки выполнить проверку хода, точки срабатывания и возврата.

Своевременная диагностика и корректная настройка приводного профиля существенно продлевают срок службы Omron D4MB-S100. После любого вмешательства рекомендуется тестовый прогон оборудования для подтверждения стабильности срабатываний во всем диапазоне рабочих режимов.

Перевод типовых спецификаций (с англ.)

• Limit switch — концевой выключатель
• Snap‑action contacts — быстродействующие (щелкающие) контакты
• Actuator/Operating head — привод/головка привода
• Hinge roller lever — рычаг с шарнирным роликом
• Plunger — толкатель
• Contact configuration (1NO/1NC, 2NC и т. п.) — конфигурация контактов (1 нормально‑разомкнутый/1 нормально‑замкнутый и т. д.)
• Rated operating load — номинальная коммутируемая нагрузка
• Operating force (OF) — усилие срабатывания
• Pretravel (PT) — предварительный ход
• Overtravel (OT) — дополнительный ход после срабатывания
• Differential travel (DT) — дифференциальный ход (гистерезис)
• Repeat accuracy — повторяемость точки срабатывания
• Protection rating (IP) — степень защиты оболочки (IP)
• Ambient operating temperature — рабочая температура окружающей среды
• Electrical life — электрический ресурс
• Mechanical life — механический ресурс
• Terminal type (screw, solder, quick‑connect) — тип выводов (винтовые, пайка, быстросъем)
• Mounting — способ монтажа
