Выключатель концевой Omron D4N-4A2G

Описание товара

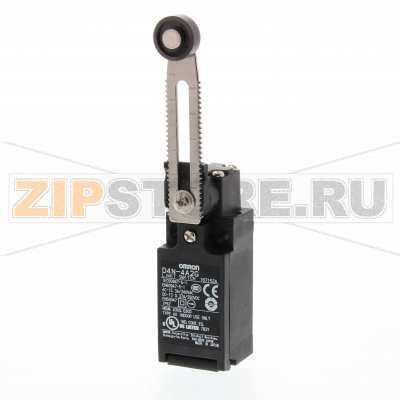

Omron D4N-4A2G — промышленный концевой выключатель для контроля положения защитных ограждений, дверей, механизмов и упоров. Узел применяется в линиях обработки, упаковочных и транспортных системах, станках и роботизированных участках. Конструкция рассчитана на частые циклы срабатывания, устойчивость к вибрациям и воздействию производственной среды. Роликовый рычаг обеспечивает стабильное считывание положения при касательном контакте с кулачком или меткой, а клеммное подключение упрощает обслуживание.

Назначение и применение

Omron D4N-4A2G используется для формирования дискретного сигнала о достижении крайних положений или открытии/закрытии защитных створок. Регулируемый рычаг позволяет адаптировать точку срабатывания под геометрию узла, что удобно при модернизации оборудования или при смене формата на линии.

Как понять, что запчасть вышла из строя

• Непоследовательное срабатывание: требуется большее усилие для нажатия, срабатывание происходит не каждый цикл или с задержкой.
• Отсутствие электрического отклика: на выходе нет изменения состояния цепи при явном механическом нажатии.
• Залипание или тугой ход рычага; ролик вращается с заеданиями или не вращается.
• Перегрев клемм, потемнение или запах гари в зоне контактов.
• Визуальные дефекты: трещины корпуса, деформация рычага, люфт осей, следы коррозии или попадания жидкости внутрь.
• Периодические ложные срабатывания в вибронагруженных режимах.

Типичные причины поломок

• Механический износ шарнира и ролика при недостаточном совмещении с кулачком или при превышении допустимого хода/перегиба.
• Попадание пыли, стружки, влаги, масел внутрь при нарушении герметизации или отсутствии кабельных уплотнителей.
• Электрическое изнашивание контактов из‑за коммутации высоких токов, индуктивных нагрузок без демпфирующих цепей, дугообразования и подплавления.
• Неправильный монтаж: перекос корпуса, чрезмерный момент затяжки, ударные нагрузки на рычаг.
• Повреждение кабеля, ослабление клемм, вибрационное раскручивание крепежа.
• Агрессивная среда и коррозия при несоответствии условий эксплуатации.

Рекомендации по уходу и эксплуатации

• Проводить регулярный осмотр: отсутствие трещин, состояние рычага и свободное вращение ролика, целостность уплотнений.
• Проверять момент срабатывания и повторяемость; при необходимости корректировать положение и длину рычага согласно допускам производителя.
• Держать клеммы подтянутыми, использовать корректные наконечники и кабельные вводы; обеспечить разгрузку натяжения.
• Применять демпфирующие цепи (RC, варисторы, диоды) на индуктивных нагрузках для снижения эрозии контактов.
• Очищать от загрязнений мягкой сухой салфеткой; не применять растворители и абразивы. Не смазывать контакты.
• Исключать ударные и боковые нагрузки на рычаг; следить за правильной траекторией кулачка и допустимым перехождением.
• Проводить периодические электрические тесты целостности цепей и функции аварийного останова по регламенту предприятия.
• При признаках влаго- или маслопроникновения, трещинах корпуса и нестабильной работе — заменить выключатель Omron D4N-4A2G на новый.

Краткая диагностика

• Механика: вручную переместить рычаг; ход должен быть плавным, без заеданий и возврат пружины — уверенным.
• Электрика: мультиметром проверить переключение NO/NC при нажатии. Переходное сопротивление должно быть стабильным, без “плавающих” значений.
• Линия: исключить обрыв/КЗ в кабеле, ослабленные клеммы и ошибки в схемах управления.

Концевой выключатель безопасности, Регулируемый рычаг с роликом, фиксируемый (металл. рычаг, пластм. ролик), 1NC/1NO (срабатывание с задержкой), 1NC/1NO (срабатывание с задержкой), M20 (1-Провод)

Технические характеристики

Характеристики
