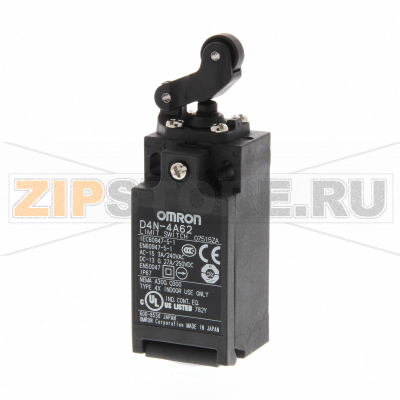

Выключатель концевой Omron D4N-4A62

Каталожный номер D4N-4A62
Узнать цену
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron D4N-4A62 — промышленный концевой выключатель для надежного контроля положения и конечных точек хода исполнительных механизмов. Устройство применяется на конвейерных линиях, в упаковочном оборудовании, станках, приводах, транспортёрах и блокировках ограждений. Конструтивная схема рассчитана на стабильное срабатывание при повторяющихся циклах, а приводной узел с роликом уменьшает износ контактной группы за счёт корректной передачи усилия при подходе кулачка. Концевой выключатель удобно интегрировать в существующие системы и использовать как замену вышедшего из строя узла без изменения логики управления.

В эксплуатации Omron D4N-4A62 обеспечивает чёткую фиксацию конечных положений, выдаёт дискретный сигнал на ПЛК или реле и помогает предотвращать выход узлов за пределы допустимого хода. Корпус и уплотнения рассчитаны на промышленную среду при условии корректного монтажа и соблюдения правил эксплуатации. Компактные габариты и стандартные точки крепления упрощают быструю замену и техобслуживание.

Причины поломок

  • Механический износ приводного рычага и ролика, усталость пружин, люфт в шарнире.
  • Превышение допустимого хода (overtravel), боковые удары, чрезмерное усилие со стороны кулачка.
  • Перекос или смещение исполнительного кулачка относительно ролика, некорректная регулировка.
  • Загрязнение абразивной пылью, стружкой, липкими продуктами, что приводит к заеданию привода.
  • Попадание влаги через повреждённый кабельный ввод/уплотнение или некачественную подводку трубы.
  • Подгорание контактов из-за коммутации индуктивной нагрузки без защитных цепей (RC, варистор, диод).
  • Ослабление крепёжных винтов, вибрации, повреждение или обрыв кабеля.
  • Воздействие агрессивных химических сред, экстремальных температур.

Как понять, что запчасть вышла из строя

  • Нет срабатывания при достижении рабочего положения или срабатывание нестабильно, с «дребезгом».
  • Изменилось усилие/ход срабатывания, исчез характерный щелчок, рычаг возвращается с задержкой.
  • ПЛК не фиксирует смену состояния входа, ложные срабатывания при вибрации.
  • При проверке мультиметром не меняется состояние NO/NC, повышено переходное сопротивление контактов.
  • Видимые следы износа: заедание ролика, трещины корпуса, коррозия, следы влаги или подтёков.

Для диагностики отключите питание, механически проконтролируйте свободный ход привода, затем прозвоните контакты на предмет корректной индикации состояний NO/NC. При обнаружении отклонений узел рекомендуется заменить; ремонт контактной группы нецелесообразен.

Рекомендации по уходу и эксплуатации

  • Проводить регулярный визуальный осмотр и очистку сухой мягкой салфеткой; не применять агрессивные растворители.
  • Контролировать выравнивание кулачка и ролика, исключить боковые нагрузки и превышение хода.
  • Проверять момент затяжки крепёжных винтов и целостность кабельного ввода; использовать корректные сальники/гофру.
  • Защищать от прямого попадания воды и абразива с помощью кожухов и экранов, если условия тяжёлые.
  • Для индуктивных нагрузок ставить защитные цепи (RC, варистор, диод) для снижения эрозии контактов.
  • Периодически измерять переходное сопротивление контактов, при признаках деградации заменить устройство.
  • Соблюдать паспортные ограничения по температуре, скорости подхода, частоте срабатываний и усилию.

Своевременное обслуживание и корректная регулировка точки срабатывания продлевают ресурс Omron D4N-4A62 и поддерживают стабильность техпроцесса. При критичных задачах рекомендуется держать запасной выключатель для быстрой замены и минимизации простоя.

Технические характеристики

Материал корпусаПластик
Тип приводного элементаОднонаправленный рычаг с роликом
Ориентация приводаГоризонтальная
Способ подключенияКлеммная колодка
Размер кабельного вводаM20
Направление ввода кабеляСнизу
Количество нормально-разомкнутых контактов (NO)1
Количество нормально-замкнутых контактов (NC)1
Замыкание до размыкания (make before break)
Тип действияМедленное действие

Характеристики

Производитель Omron
