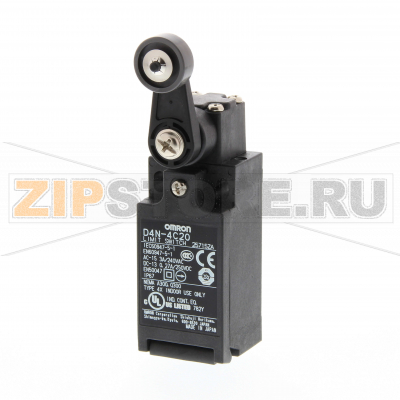

Выключатель концевой Omron D4N-4C20

Описание товара

Omron D4N-4C20 — промышленный концевой выключатель для надежного контроля положения подвижных узлов и дверей ограждений. Используется в системах автоматизации, на конвейерах, упаковочных линиях, станках и другом оборудовании. Конструкция рассчитана на длительную эксплуатацию при частых срабатываниях и стабильную работу в условиях вибраций и загрязнений. Рычаг с роликом обеспечивает точное срабатывание по кулачку или упору и снижает износ при боковом контакте с исполнительным механизмом. Корпус выполнен из прочного полимерного материала и предусматривает нижний кабельный ввод через стандартный резьбовой ввод.

Конструкция D4N-4C20 ориентирована на простое обслуживание. Клеммная колодка обеспечивает удобное подключение проводников и контроль качества контакта. Унифицированная монтажная база совместима с типовыми крепежными отверстиями, что облегчает замену в существующих узлах. Компоновка контактов подходит для включения в цепи управления и диагностического контроля.

Типичные области применения Omron D4N-4C20:

• Ограничение хода исполнительных механизмов и кареток.
• Контроль положения створок, крышек и защитных ограждений.
• Сигнализация конечных положений в приводных системах.

Причины поломок:

• Механический износ рычага и ролика при длительной работе или неверной траектории нажатия (перекос, боковое усилие).
• Чрезмерный ход (overtravel) кулачка, ударные нагрузки, деформация рычага.
• Загрязнение пылью, стружкой, эмульсией, что мешает свободному ходу механизма.
• Износ или подгорание контактов из‑за коммутации индуктивной нагрузки без защитных цепей.
• Ослабление клемм и нагрев в точках подключения, окисление контактных поверхностей.
• Воздействие агрессивных сред, повышенной влажности, резкие перепады температуры.
• Ошибки монтажа: несоосность срабатывающего упора, неправильный выбор направления подхода, недостаточная фиксация.

Как понять, что запчасть вышла из строя:

• Нестабильная работа оборудования: ложные срабатывания или отсутствие срабатывания при нажатии на рычаг.
• Изменение точки срабатывания, увеличенная сила нажатия, залипание механизма при ручной проверке.
• Визуальные дефекты: трещины корпуса, люфт рычага, деформация или износ ролика.
• Повышенная температура в зоне клемм, следы подгорания, запах перегрева.
• Электрические признаки: несоответствие фактического состояния цепей ожидаемому, повышенное переходное сопротивление, нестабильные показания при проверке мультиметром.

Рекомендации по уходу и эксплуатации:

• Обеспечьте правильную геометрию срабатывания: упор должен нажимать на ролик без бокового сдвига и превышения допустимого хода.
• Используйте ограничители, чтобы исключить ударные нагрузки и чрезмерный overtravel.
• Применяйте подходящие кабельные вводы и заглушки, герметизируйте ввод, направляйте кабель с нижним подходом без резких перегибов.
• Периодически очищайте зону рычага и ролика, удаляйте стружку и загрязнения мягкой щеткой или сухой тканью.
• Проверяйте и подтягивайте клеммные соединения согласно регламенту ТО, контролируйте отсутствие нагрева.
• Для индуктивных нагрузок применяйте защиту от бросков напряжения (RC-цепочки, варисторы, диоды свободного хода) для снижения износа контактов.
• Не смазывайте контакты; при выраженном износе заменяйте выключатель целиком.
• Работы по обслуживанию проводите при снятом напряжении, с соблюдением процедур LOTO.

При замене выбирайте именно Omron D4N-4C20 с соответствующим типом привода и направлением ввода кабеля, чтобы сохранить корректную механику срабатывания и компоновку узла без доработок.

Технические характеристики

Концевой выключатель безопасности, Рычаг с роликом (пластм. рычаг, пластм. ролик), 2NC/1NO (срабатывание с задержкой), M20 (1-провод)
