Выключатель концевой Omron HL-5100

Каталожный номер HL-5100
Розничная цена
28 EUR с НДС
array(34) { ["id"]=> string(7) "1105314" ["product_id"]=> string(7) "1122778" ["id_1c"]=> NULL ["sku"]=> string(7) "HL-5100" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(2724) ["primary_price"]=> string(9) "28.672824" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(2724) ["unconverted_price"]=> float(27.6) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(2724) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } } }
2 724 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

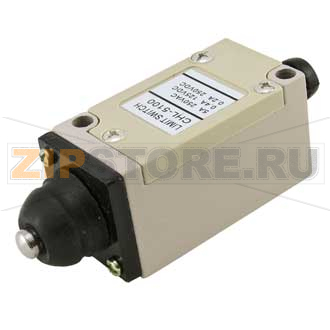

Omron HL-5100 — механический концевой выключатель общего назначения, используемый для фиксации положения узлов и ограничения хода в промышленном оборудовании, транспортёрах, станках, подъемно-транспортной технике и автоматизированных линиях. Конструкция ориентирована на стабильность срабатывания при повторяющихся циклах, устойчивость к механическим нагрузкам и работу в загрязнённой среде. Прочный литой корпус, надежные пружинные узлы и щелчковый механизм контактов помогают поддерживать воспроизводимую точку переключения. Переход на Omron HL-5100 возможен как при модернизации, так и при плановой замене аналогичных изделий серии HL.

Ключевые преимущества решения — механическая прочность, удобство монтажа, компромисс между усилием привода и чётким щелчком контактов, а также совместимость с типовыми кулачками и упорами. При корректной настройке профиля наезда и соблюдении допустимых нагрузок Omron HL-5100 обеспечивает прогнозируемую работу в длительном цикле эксплуатации.

Причины поломок

  • Механический износ привода: постепенное истирание ролика/плунжера, усталость пружины при превышении рабочего хода, жёсткие удары кулачка по исполнительному механизму.
  • Неправильный монтаж: перекос относительно направления нажатия, недостаточный или чрезмерный ход (overtravel), использование выключателя как механического упора.
  • Загрязнение и влага: попадание СОЖ, масла, пыли при повреждённых уплотнениях или неплотном кабельном вводе приводит к заеданию плунжера и коррозии контактов.
  • Электрические перегрузки: коммутация индуктивной нагрузки без защитных цепей вызывает подгорание, сваривание или эрозию контактов.
  • Вибрация и ударные нагрузки: ослабление крепежа, появление микротрещин, дрожание контактов.
  • Агрессивная среда и конденсат: химически активные пары и перепады температур ускоряют коррозию металла и клемм.

Как понять, что запчасть вышла из строя

  • Нет стабильного срабатывания: произвольные отключения/включения, «потеря» сигнала при неизменных условиях.
  • Изменился характер хода: отсутствует чёткий щелчок, плунжер ходит рывками, залипает или не возвращается в исходное положение.
  • Визуальные дефекты: износ или люфт ролика, трещины корпуса, следы коррозии и протечек через кабельный ввод.
  • Аномалии на контактах: повышенное переходное сопротивление, следы подгорания, потемнение, запах перегрева.
  • Результаты проверки мультиметром: несоответствие логике NO/NC при ручном нажатии, «дрожание» показаний.
  • Нарушения в проводке: ослабленные клеммы, потускнение и окисление жил.

Рекомендации по уходу и эксплуатации

  • Выравнивайте направление нажатия. Кулачок должен обеспечивать плавный накат без боковой нагрузки и ударов.
  • Не используйте выключатель как механический упор. Соблюдайте рабочий ход и запас хода, не доводя плунжер до упора.
  • Защищайте от загрязнений: применяйте герметичные кабельные вводы, следите за целостностью уплотнений.
  • Для индуктивных нагрузок ставьте демпфирующие цепи (RC-цепи, варисторы, диоды свободного хода) — это снижает искрение и продлевает ресурс контактов.
  • Периодически проверяйте крепёж и положение датчика, подтягивайте клеммы. Регламентный осмотр — не реже 1 раза в 6–12 месяцев.
  • Не смазывайте плунжер внешними смазками: они удерживают пыль. Чистку проводите сухой безворсовой салфеткой.
  • Следите за температурным режимом и конденсатом. При резких перепадах используйте защитные кожухи/обогрев шкафа.
  • При признаках износа привода или нестабильного контакта планово заменяйте Omron HL-5100 — ремонт механизмов часто нерентабелен.

При замене ориентируйтесь на соответствие типа привода, логики контактов и условий монтажа. Для критических цепей управления соблюдайте требования стандарта и спецификацию производителя.

Характеристики (перевод с англ.)

  • Производитель: Omron
  • Серия: HL
  • Модель: HL-5100
  • Назначение: механический концевой выключатель общего назначения
  • Исполнительный механизм: роликовый плунжер (верхний)
  • Тип контактов: переключающие, щелчкового действия (1NO/1NC)
  • Корпус: литой металлический, повышенная механическая прочность
  • Степень защиты: повышенная пыле- и влагозащита (класс по данным производителя)
  • Подключение: винтовые клеммы, резьбовой кабельный ввод (в зависимости от версии)
  • Применение: ограничение хода, фиксация положения, концевые сигналы в станках и конвейерных системах
  • Особенности: стабильная точка срабатывания, совместимость с типовыми кулачками и креплением, сервисопригодность
