Выключатель концевой Omron SS-10GL

Описание товара

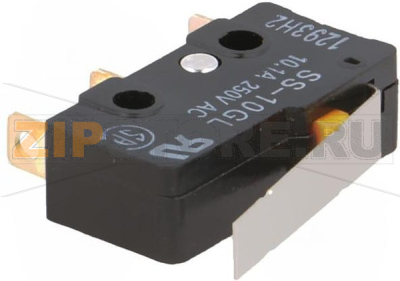

Выключатель концевой Omron SS-10GL — компактный микровыключатель для точной фиксации положения в механизмах. Применяется в промышленной автоматике, бытовой технике, 3D-принтерах, станках, торговом оборудовании и системах контроля перемещения. Устройство рассчитано на многократные циклы срабатывания и стабильную работу при правильном подборе электрической нагрузки и корректном монтаже. Рычаговый привод обеспечивает удобную настройку точки срабатывания и компенсирует небольшие погрешности в ходе узла.

Конструкция предусматривает три контакта (общий, нормально разомкнутый, нормально замкнутый), что позволяет использовать Omron SS-10GL как на замыкание, так и на размыкание цепи. Быстродействующий механизм (snap-action) сохраняет повторяемость переключения независимо от скорости нажатия, что важно для равномерной работы оборудования. Для стабильной работы рекомендуется обеспечить соосность нажимающей детали, ограничить избыточный ход после срабатывания и защитить узел от загрязнений.

Причины поломок

• Перегрузка по току или напряжению, приводящая к подгоранию и эрозии контактов.
• Коммутация индуктивных нагрузок без искрогасительных цепей (реле, катушки, двигатели), вызывающая усиленное искрение.
• Попадание пыли, влаги, масел и агрессивных сред внутрь корпуса, окисление и коррозия.
• Механическое повреждение рычага или корпуса из-за неправильного упора, боковых ударов или чрезмерного хода.
• Перегрев при пайке, передающийся на контактную группу и деформирующий пластик.
• Ослабление крепежа, вибрации и перекосы, увеличивающие износ механики.

Как понять, что запчасть вышла из строя

• Нет переключения цепи: при нажатии состояние между контактами не меняется, отсутствует характерный щелчок или он не сопровождается изменением проводимости.
• Нестабильность: срабатывание происходит не каждый раз, наблюдаются «пропуски» или дребезг, вызывающий ложные сигналы.
• Повышенное сопротивление в замкнутом состоянии, нагрев проводников, потемнение изоляции.
• Следы подгорания, оплавления, запах гари, потрескавшийся или деформированный корпус.
• Изменение усилия или хода срабатывания: рычаг закусывает, нажимается слишком туго или, наоборот, слишком свободно.

Быстрая проверка: с помощью мультиметра прозвоните пары контактов. В исходном положении одна пара должна быть замкнута, другая — разомкнута; при полном нажатии рычага состояния меняются на противоположные. Если при нажатии показания не меняются, наблюдается прерывистый контакт или сопротивление в замкнутом состоянии заметно выше близкого к нулю, выключатель требует замены.

Рекомендации по уходу и эксплуатации

• Подбирайте нагрузку и схему коммутации в пределах допустимых значений, используйте искрогашение для индуктивных цепей (RC-цепи, варисторы, диоды).
• Не превышайте рекомендованный ход после точки срабатывания; избегайте боковой нагрузки на рычаг.
• Защищайте Omron SS-10GL от пыли и влаги: используйте кожухи, уплотнения, правильное расположение относительно источников загрязнений.
• При монтаже обеспечьте жесткое и ровное основание, исключите вибрации и перекосы, применяйте ограничители хода.
• При пайке минимизируйте время нагрева, поддерживайте чистоту жал, не перегревайте выводы.
• Периодически проверяйте крепеж, проводники и клеммы, проводите тестовое срабатывание и измерения сопротивления контактов.
• Не смазывайте контактную группу; допускается точечная смазка механических узлов только совместимыми материалами и при необходимости.
• Храните в сухом чистом месте, избегайте резких перепадов температуры и конденсации влаги.

При выходе из строя рекомендуется заменить выключатель на оригинальный Omron SS-10GL или совместимую версию той же серии с аналогичной схемой контактов и типом привода. Это обеспечивает корректную геометрию, повторяемость срабатывания и долговечность узла.

Перевод типовых англоязычных обозначений и терминов

• Basic switch / Subminiature switch — базовый (субминиатюрный) микровыключатель.
• Snap action — быстродействующий механизм переключения.
• Hinge lever / Lever — шарнирный рычаг / рычаг.
• SPDT (COM/NO/NC) — однополюсный, двухпозиционный (общий / нормально разомкнутый / нормально замкнутый).
• Operating Force (OF) — усилие срабатывания.
• Release Force (RF) — усилие отпускания.
• Pretravel (PT) — предварительный ход до срабатывания.
• Overtravel (OT) — дополнительный ход после срабатывания.
• Differential Travel (DT) — дифференциальный ход (гистерезис переключения).
• Contact resistance — сопротивление контактов.
• Insulation resistance — сопротивление изоляции.
• Dielectric strength — электрическая прочность изоляции.
• Solder terminal / Quick-connect terminal — выводы под пайку / клеммы быстрого подключения.
• Mechanical life / Electrical life — механический ресурс / электрический ресурс.
• RoHS compliant — соответствует директиве RoHS.

Характеристики
