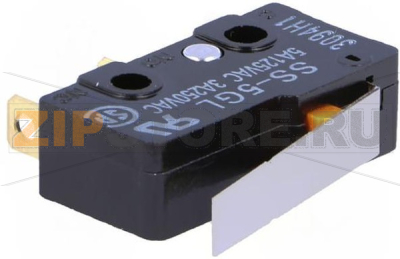

Выключатель концевой Omron SS-5GL

Описание товара

Выключатель концевой Omron SS-5GL — компактный микропереключатель для задач позиционирования и ограничения хода. Его применяют в 3D‑принтерах в роли эндстопа, в настольных станках с ЧПУ, в механизмах бытовой и промышленной техники. Конструкция с длинным рычагом обеспечивает плавный накат на исполнительный элемент, снижает износ и повышает стабильность срабатывания при небольших перемещениях.

Omron SS-5GL рассчитан на длительную работу в циклических режимах. Он имеет три вывода (COM, NO, NC), что позволяет гибко выбирать схему подключения — на замыкание или размыкание. Корпус и механика выдерживают частые переключения, а контактная группа ориентирована как на сигнальные цепи управления, так и на умеренные нагрузки при соблюдении допустимых пределов.

Переключатель удобен в монтаже: габариты совместимы с типовыми посадочными местами, рычаг легко адаптируется к различным кулачкам и упорам. При корректном позиционировании и ограничении хода исполнительных узлов Omron SS-5GL обеспечивает повторяемую точку срабатывания и стабильность измеряемого положения.

Причины поломок

• Механический износ пружины и шарнирного узла при постоянной работе на предельном ходe или с большим переездом.
• Деформация рычага из-за неправильной настройки упора или ударных нагрузок.
• Подгорание/окисление контактов при коммутации индуктивных нагрузок без защиты (реле, двигатели, соленоиды).
• Превышение электрической или механической нагрузки относительно допустимой.
• Попадание пыли, влаги, химически активных аэрозолей внутрь корпуса.
• Перегрев при пайке (слишком долгое воздействие жалом, отсутствие теплоотвода).
• Неправильный монтаж: перекос, слабая фиксация, вибрации.

Как понять, что запчасть вышла из строя

• Нестабильное или запаздывающее срабатывание, «дребезг» и ложные триггеры в системе управления.
• Отсутствие переключения между парами COM–NO/COM–NC при нажатии на рычаг (проверяется мультиметром в режиме прозвонки).
• Повышенное усилие хода, заедания, ощущение «пустого» клика или наоборот — слишком тугой ход.
• Визуальные дефекты: погнутый рычаг, трещины корпуса, потемнение или следы нагрева, шевелящиеся клеммы.
• В приводе/станке: некорректный «домой» (homing), остановка не в точке, продолжение хода после упора.

Рекомендации по уходу и эксплуатации

• Исключайте ударные нагрузки и чрезмерный ход: настраивайте упоры так, чтобы рычаг работал в рабочем диапазоне без перегиба.
• При коммутации индуктивных нагрузок используйте защиту: диоды (DC), RC‑снабберы или варисторы (AC) для снижения дуги на контактах.
• Не превышайте электрические и механические пределы, используйте отдельное реле/твердотельный ключ, если нагрузка велика.
• Защищайте узел от пыли и влаги, при необходимости применяйте кожухи или устанавливайте выключатель в экранированной зоне.
• Соблюдайте технику пайки: кратковременный контакт жалом, теплоотвод, чистые выводы. Избегайте механического напряжения на клеммы.
• Периодически проверяйте состояние: прозвонка цепей COM–NO/NC, внешний осмотр рычага и корпуса, контроль точности срабатывания в системе.
• При замене сохраняйте ориентацию и схему подключения, проверяйте фиксацию и параллельность рычага к направлению упора.

Omron SS-5GL — практичное решение для концевых датчиков и узлов позиционирования, когда важны компактность, предсказуемое срабатывание и ресурс. При корректной установке, защите контактов и регулярной профилактике устройство стабильно работает длительное время.

Перевод краткого описания производителя

Субминиатюрный базовый микропереключатель общего назначения с длинным шарнирным рычагом. Обеспечивает четкое срабатывание, стабильную работу и большой ресурс при циклических нагрузках. Подходит для применения в качестве концевого выключателя и датчика положения в компактных устройствах, включая 3D‑принтеры, станки и бытовую технику. Контактная группа оптимизирована для сигнальных цепей и умеренных нагрузок при соблюдении допустимых условий эксплуатации.
