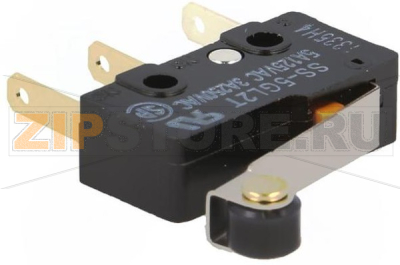

Выключатель концевой Omron SS-5GL-2T

Описание товара

Выключатель концевой Omron SS-5GL-2T — компактный микровыключатель с быстрым (snap-action) переключением, предназначенный для точной фиксации конечных положений и срабатывания в мехатронике, электроприборах, станках и 3D-принтерах. Конструкция с пружинным механизмом обеспечивает стабильную повторяемость точки срабатывания и длительный ресурс при корректной установке. Модель подходит для приложений, где важны четкая обратная связь по положению и минимальные габариты.

В устройствах автоматизации и ЧПУ Omron SS-5GL-2T используют как концевик осей, датчик открытия крышек, позиционный датчик в механизмах подачи и фиксаторах. Благодаря характерному «щелчку» оператор или контроллер получают ясный сигнал о смене состояния контактов. Для повышения надежности важно обеспечить правильную геометрию нажатия на рычаг и отсутствие боковой нагрузки.

Как понять, что запчасть вышла из строя

• Пропадает характерный четкий «щелчок» или ход становится «ватным» — признак износа пружинного механизма.
• Нестабильное срабатывание: сигнал то есть, то нет при одинаковом положении привода.
• Перемычка или рычаг погнуты, заедают, требуется заметно большее усилие для срабатывания.
• Электрические симптомы: контакты не переключаются, повышенное переходное сопротивление, нагрев или запах гари.
• По мультиметру непрозванивается смена состояния между клеммами (COM–NO/NC) при нажатии.
• Следы коррозии, потемнение, налет, следы оплавления корпуса.

Типичные причины поломок

• Механический износ и усталость пружины при частых циклах, превышение допустимого хода (overtravel).
• Неправильная кинематика: боковая нагрузка на рычаг, перекос, ударное нажатие.
• Перегрузка по току, коммутация индуктивных нагрузок без защиты — подгорание и сваривание контактов.
• Пыль, стружка, влага и химические пары, попадающие внутрь, вызывают залипание и коррозию.
• Перегрев при пайке или близости горячих элементов, вибрации без демпфирования.

Рекомендации по уходу и эксплуатации

• Обеспечьте соосность нажатия на рычаг Omron SS-5GL-2T, избегайте боковых и ударных нагрузок.
• Ограничьте ход привода внешними упорами, не используйте выключатель как механический стопор.
• Для индуктивных нагрузок применяйте RC-снаббер, диод или варистор для подавления дуги.
• Защищайте узел от пыли и влаги кожухом; периодически удаляйте загрязнения в зоне привода.
• При монтаже соблюдайте температурный режим пайки и не перегревайте выводы.
• Проводите периодическую проверку: визуальный осмотр, контроль «щелчка», прозвон контактов.
• При первых признаках нестабильности замените выключатель — профилактическая замена дешевле простоя.

Диагностика

Отключите питание. Прозвоните мультиметром пары COM–NO и COM–NC, нажимая на рычаг: состояния должны четко меняться без дребезга. Оцените усилие и звук срабатывания. Осмотрите рычаг и корпус на предмет деформаций, нагара и трещин. Если присутствует нестабильность или повышенное сопротивление, Omron SS-5GL-2T рекомендуется заменить.

Монтаж и замена

Сохраняйте ориентацию и распиновку при замене, избегайте натяжения проводов. При установке в 3D-принтеры и ЧПУ после замены выполните калибровку концевых положений и проверьте повторяемость срабатывания в рабочем цикле.

Перевод описания производителя

Субмикроминиатюрный базовый микровыключатель с механизмом быстрого срабатывания. Обеспечивает высокую повторяемость точки переключения и длительный срок службы. Доступны различные варианты приводов и выводов. Компактный корпус подходит для ограниченных монтажных пространств. Рекомендуется для использования в оборудовании автоматизации, бытовой технике и точных механизмах. Соответствует современным экологическим требованиям.

Характеристики
