Выключатель концевой Omron SS-5GL-F

Каталожный номер SS-5GL-F
Розничная цена
13 EUR с НДС
array(34) { ["id"]=> string(7) "1105551" ["product_id"]=> string(7) "1123015" ["id_1c"]=> NULL ["sku"]=> string(8) "SS-5GL-F" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(1284) ["primary_price"]=> string(9) "13.515384" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1284) ["unconverted_price"]=> float(13) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1284) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } } }
1 284 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

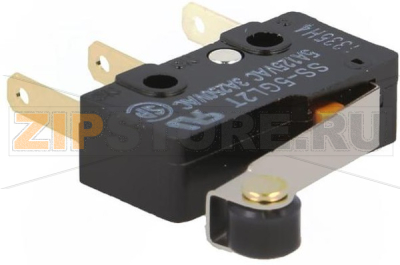

Omron SS-5GL-F — компактный концевой выключатель микропереключательного типа, применяемый в бытовой технике, станках, 3D‑принтерах, торговом оборудовании, системах ограничений хода и безопасности. Конструкция с длинным рычагом облегчает срабатывание при небольшом перемещении узла, а универсальная группа контактов позволяет использовать как нормально-замкнутую, так и нормально-разомкнутую цепь. Быстрый щелчковый механизм обеспечивает стабильную повторяемость точки переключения при верном подборе усилия и хода привода. Плоские клеммы позволяют быстро подключать проводку с помощью стандартных ответных наконечников.

Выключатель Omron SS-5GL-F рассчитан на частые циклы срабатывания и работу в умеренных условиях эксплуатации. Благодаря продуманной геометрии рычага он часто применяется там, где требуется компенсировать допуски сборки или «мягко» отрабатывать конечные положения. При монтаже важно обеспечить правильное выравнивание по направлению хода исполнительного механизма и соблюсти рекомендуемые допуски по рабочему ходу и усилию.

Типичные причины поломок

  • Перегрузка по току или напряжению, приводящая к оплавлению, подгоранию или привариванию контактов.
  • Частые коммутации индуктивной нагрузки без демпфирующих цепей (искрение, эрозия контактной поверхности).
  • Механическое перенагружение: чрезмерный ход или боковая нагрузка на рычаг, деформация пружинного механизма.
  • Попадание пыли, влаги, масляного тумана — коррозия, рост переходного сопротивления.
  • Вибрации и ударные нагрузки — усталостный износ подвижных частей, смещение настроек точки срабатывания.
  • Некачественные соединения на клеммах: ослабленные наконечники, перегрев и окисление мест контакта с проводом.

Как понять, что запчасть вышла из строя

  • Нестабильная работа или отсутствие характерного «щелчка» при нажатии на рычаг.
  • Неправильная коммутация цепей: нет замыкания/размыкания в одном из положений, ложные срабатывания.
  • Повышенное контактное сопротивление (нагрев, падение напряжения под нагрузкой).
  • Залипание или «тугой» ход механизма, увеличившееся усилие срабатывания.
  • Видимые следы подгорания, потемнение клемм, запах перегрева, деформация рычага.
  • По результатам проверки мультиметром: отсутствие прозвонки NO/NC контактов в соответствующих положениях рычага.

Рекомендации по эксплуатации и уходу

  • Соблюдайте номинальные электрические параметры и используйте цепи подавления искрения при индуктивной нагрузке (RC‑цепь, варистор, диод).
  • Исключайте боковую нагрузку на рычаг; обеспечьте ограничители хода, чтобы не перегружать механизм.
  • Монтаж выполняйте на ровную поверхность, точно совмещая направление перемещения привода и рычага.
  • Применяйте подходящие наконечники для плоских клемм, обеспечивайте надежную обжимку и разгрузку от натяжения проводов.
  • Защищайте от влаги, агрессивных сред и абразивной пыли; при необходимости используйте кожух или устанавливайте в закрытом объеме.
  • Проводите периодический осмотр: проверяйте чистоту клемм, отсутствие люфтов и корректность точки срабатывания.
  • Не используйте смазки на контактах и механизме — это может ухудшить коммутацию и собрать загрязнения.
  • Соблюдайте температурный режим и избегайте длительной работы на предельных значениях нагрузок.

Характеристики (перевод)

  • Производитель: Omron
  • Серия: SS
  • Модель: SS-5GL-F
  • Тип контактов: SPDT (переключающий, 1NO+1NC)
  • Исполнительный элемент: длинный шарнирный рычаг
  • Тип клемм: плоские быстросъемные (около 4,8 мм)
  • Номинальный ток: 5 А
  • Номинальное напряжение: 125/250 В AC (см. паспорт по нагрузкам для AC/DC)
  • Электрический ресурс: ок. 100 000 циклов при номинальной нагрузке
  • Механический ресурс: до 10 000 000 циклов (без нагрузки)
  • Рабочая температура: примерно от −25 °C до +85 °C (без обледенения/конденсации)
  • Схема подключения: общий (COM), нормально‑замкнутый (NC), нормально‑разомкнутый (NO)
  • Применение: конечные положения, датчики хода, блокировки и общий контроль положения

Характеристики

Производитель Omron



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Выключатель концевой Omron SS-5GL-F.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Выключатель концевой Omron SS-5GL-F на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
