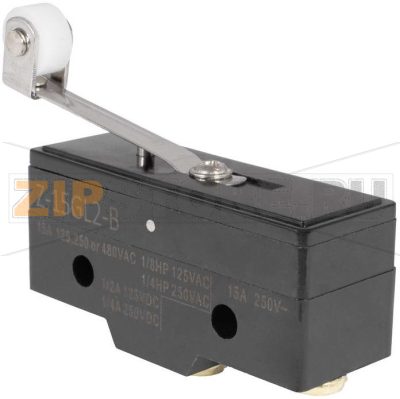

Выключатель концевой Omron Z-15GL2-B

Описание товара

Omron Z-15GL2-B — промышленный концевой выключатель щелкового действия, предназначенный для точной фиксации конечных положений узлов и механизмов. Модель из серии Z-15 применяется в станках, транспортёрах, упаковочном оборудовании, линиях автоматизации, где требуется устойчивое переключение при многократных срабатываниях. Конструкция обеспечивает чёткий щелчок при переключении и стабильность параметров в течение ресурса, а рычаговый привод с роликом позволяет компенсировать небольшие перекосы и смещения ответной поверхности.

Выключатель Omron Z-15GL2-B устанавливается вблизи подвижных узлов, выполняя функции позиционирования, остановки, межблочной защиты и логики включения. Благодаря щелковому механизму контакты быстро переходят из одного состояния в другое, что снижает искрение и нагрев. Модель подходит для цепей управления с индуктивными и активными нагрузками при соблюдении рекомендаций по коммутации и защитным цепям.

Причины поломок

• Износ механики: усталость пружины, выработка шарнира рычага или износ ролика при частых циклах.
• Электрическое разрушение контактов: эрозия и нагар из‑за пусковых токов, индуктивных выбросов и превышения допустимой нагрузки.
• Загрязнение и коррозия: попадание пыли, влаги, масляного тумана, агрессивных аэрозолей в открытую часть привода и клемм.
• Неправильный монтаж: чрезмерное усилие/перетравливание (overtravel), смещение приводной кулачковой поверхности, вибрации без должной фиксации корпуса.
• Термические и климатические факторы: работа вне рекомендуемого диапазона температур, обледенение, резкие перепады.
• Проблемы соединений: некачественная пайка, отсутствие разгрузки кабеля, перелом провода у вывода.

Как понять, что запчасть вышла из строя

• Цепь не переключается: при нажатии на рычаг отсутствует переход контактов из NC в NO (или наоборот); проверяется тестером по клеммам COM–NC/NO.
• Нестабильность: прерывистая работа, дребезг сверх нормы, случайные отключения при вибрации.
• Изменение усилия или хода: увеличенный ход до срабатывания, отсутствие характерного щелчка, рычаг не возвращается в исходное положение.
• Визуальные признаки: потемнение или оплавление корпуса вокруг клемм, следы нагара, коррозия металла, деформация или люфт рычага/ролика.
• Повышение температуры в зоне контактов при рабочей нагрузке, запах перегрева.

Рекомендации по уходу и эксплуатации

• Монтаж по допускам: соблюдайте рекомендуемый ход привода, рабочую точку и ограничение сверххода; используйте внешние упоры.
• Защита от среды: по возможности применяйте кожухи/экраны от пыли, влаги и масла; не используйте моющие струи высокого давления на корпусе открытого исполнения.
• Корректная коммутация: не превышайте ток/напряжение; для индуктивных нагрузок добавляйте RC‑цепочки, диоды или варисторы для подавления выбросов.
• Обслуживание проводки: при соединениях пайкой обеспечьте механическую разгрузку кабеля и термоусадку; регулярно проверяйте состояние изоляции.
• Периодический контроль: раз в регламент проверяйте точку срабатывания, усилие, целостность рычага и плавность хода ролика; при первых признаках нестабильности замените узел.
• Избегайте нанесения смазок на контакты и внутрь механизма — это может ухудшить переключение и собрать загрязнения.
• Исключайте удары по рычагу и перекосы кулачка привода; обеспечьте жёсткий, виброустойчивый монтаж основания.

Omron Z-15GL2-B разумно выбирать в качестве сервисной замены в оборудовании, где уже используется серия Z‑15, при условии соответствия типа привода и клемм. Перед установкой проверьте совместимость хода и геометрии привода с ответной деталью, а также параметры нагрузки в цепи управления. Своевременная диагностика и соблюдение простых правил эксплуатации позволяют значительно продлить срок службы выключателя и снизить риски незапланированной остановки оборудования.

Основные характеристики (перевод)

• Серия: Z‑15
• Модель: Z‑15GL2‑B
• Тип контактов: SPDT (1NO+1NC), щелковое действие
• Номинальная нагрузка: до 15 A при 250 VAC (в зависимости от категории нагрузки)
• Привод: шарнирный рычаг с роликом (L2)
• Подключение: выводы под пайку (обозначение B)
• Механический ресурс: до 10 млн операций (типовое значение)
• Электрический ресурс: до 500 тыс. операций (зависит от нагрузки)
• Рабочая температура: приблизительно от −25 до +80 °C (без обледенения/конденсата)
• Степень защиты корпуса: типично для открытого исполнения, без герметизации
• Области применения: станки, конвейеры, упаковочные линии, автоматика
