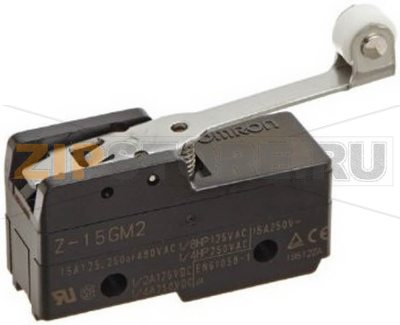

Выключатель концевой Omron Z-15GM2-B

Описание товара

Omron Z-15GM2-B — механический концевой выключатель серии Z, предназначенный для надежной фиксации конечных положений и выдачи дискретного сигнала управления. Модель применяется в станках, транспортерах, упаковочном оборудовании, подъемно-транспортных механизмах, системах безопасности и автоматизации. Привод с шарнирным роликовым рычагом обеспечивает стабильное срабатывание при контакте с кулачком или упором, а защелкивающийся механизм контактов повышает повторяемость точки переключения.

Корпус рассчитан на эксплуатацию в промышленной среде, допускает жесткий монтаж на раму или кронштейн. Подключение осуществляется к общему, нормально-открытому и нормально-закрытому контактам (COM/NO/NC), что упрощает интеграцию в типовые схемы управления. При правильной установке Z-15GM2-B обеспечивает четкую фиксацию событий — достижение упора, проход изделия, закрытие/открытие створки — и позволяет формировать надежную межблокировку.

Распространенные причины поломок:

• Механический износ привода и возвратной пружины при высокой частоте срабатываний или чрезмерном ходу (overtravel).
• Боковая нагрузка на рычаг из‑за неправильного профиля кулачка, смещение выключателя относительно упора.
• Перегрузка по току или коммутация индуктивной нагрузки без демпфирования, вызывающая эрозию и подгорание контактов.
• Попадание влаги, эмульсий, пыли, агрессивных сред, приводящее к коррозии и увеличению сопротивления цепи.
• Вибрации и ослабление крепежа, усталостные трещины на рычаге, повреждение клемм при натяжении кабеля.
• Эксплуатация вне допустимого температурного диапазона.

Как понять, что запчасть вышла из строя:

• Нестабильное или запаздывающее срабатывание, отсутствие характерного «щелчка» механизма.
• Рычаг заедает, не возвращается в исходное положение, заметен люфт или деформация.
• Оборудование не останавливается/не запускается при достижении упора, ложные срабатывания.
• Визуально заметны следы перегрева, подгорания, трещины на корпусе, загрязнение приводного узла.
• Измерение мультиметром: при нажатии/отпускании не меняется состояние NO/NC; повышенное переходное сопротивление контактной группы.

Рекомендации по уходу и эксплуатации:

• Проводить регулярный осмотр креплений и кулачка, проверять точку срабатывания и возврат, подтягивать винты.
• Обеспечить правильную геометрию: линейное нажатие без бокового усилия, соблюдение рекомендуемых предварительного хода и ограничение overtravel.
• Применять цепи подавления помех для индуктивных нагрузок (RC‑цепь для AC, диод/VAR для DC) во избежание эрозии контактов.
• Защищать узел от пыли и влаги кожухом/экраном; не допускать прямого воздействия СОЖ и агрессивных аэрозолей.
• Очищать внешние поверхности, не смазывать внутренний механизм; смазка допускается только для кулачка/упора.
• Соблюдать электрические и температурные пределы, не превышать токовую нагрузку; применять кабель с нужным сечением и надежную разгрузку натяжения.
• При признаках износа контактов, деформации или нестабильного срабатывания — заменить выключатель; хранить запасной узел для сокращения простоев.

Советы по замене: ориентируйтесь на полное обозначение Omron Z-15GM2-B (тип привода «M2», конфигурация контактов и тип клемм), дублируйте подключение по клеммам COM/NO/NC и проверяйте работу по месту с мультиметром и сухим прогоном механики.

Технические характеристики (перевод):

• Серия: Z-15G, механический концевой выключатель с защелкивающимся механизмом.
• Конфигурация контактов: SPDT (1NO + 1NC), клеммы COM/NO/NC.
• Номинальная электрическая нагрузка: 15 А при 250 В AC; пригоден для коммутации AC и DC в пределах, указанных производителем.
• Привод: короткий шарнирный роликовый рычаг (M2) для работы по кулачку/упору.
• Тип клемм: винтовые (G) для подключения проводников с наконечниками.
• Механический ресурс: до 10 000 000 операций; электрический ресурс: до 500 000 операций при номинальной нагрузке.
• Рабочая температура: приблизительно −10…+80 °C (без обледенения и конденсата).
• Применение: конечные положения, межблокировки, контроль прохода и положения в промышленной автоматике.
• Соответствие: промышленные стандарты безопасности и качества (UL/cUL/EN — в зависимости от исполнения).
