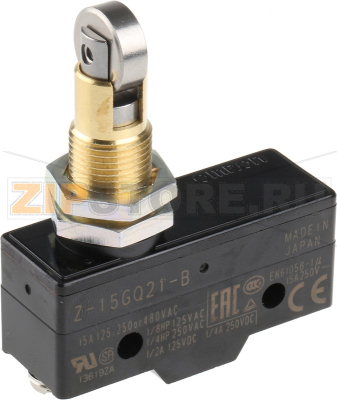

Выключатель концевой Omron Z-15GQ21-B

Описание товара

Концевой выключатель Omron Z-15GQ21-B применяется для точного контроля положения подвижных узлов оборудования. Устройство используется в станках, конвейерах, упаковочных линиях, подъемных механизмах, системах автоматизации и транспортных воротах. Конструкция рассчитана на многократные циклы срабатывания и стабильную повторяемость точки переключения, что важно при работе с кулачками и упорами. При корректном подборе и монтаже Omron Z-15GQ21-B обеспечивает надежный контроль конечных положений без необходимости частой перенастройки.

Принцип работы и монтаж

Привод выключателя механически воздействует на контактный механизм с быстрым переключением. Правильная установка включает выравнивание по оси усилия, соблюдение рабочего хода и добавочного хода, а также ограничение боковых нагрузок. Рекомендуется использовать жесткий, плавно сформированный кулачок или упор без острых кромок, обеспечивающий повторяемое нажатие. Подключение выполняется с учетом полярности нагрузки и требований к коммутации; провода фиксируются с запасом по длине и разгрузкой натяжения. Важна защита от попадания стружки, пыли и брызг технологических жидкостей в зону привода.

Причины поломок

• Механический износ привода и пружин при частых ударных нагрузках, превышении допустимого хода или неправильном профиле кулачка.
• Неправильный монтаж: смещение по оси, перекос, избыточная боковая нагрузка на привод Omron Z-15GQ21-B, ослабленный крепеж.
• Загрязнение: пыль, стружка, масло и СОЖ, попадающие в зону привода или под уплотнения.
• Электрические перегрузки: коммутация токов выше допустимых, индуктивные нагрузки без демпфирующих цепей, дугообразование и подгорание контактов.
• Вибрации и удары, вызывающие дрейф регулировок, трещины корпуса или клемм.
• Коррозия и конденсат при работе во влажной среде, а также температурные экстремумы.
• Повреждение проводников и клемм, ослабление контактных соединений.

Как понять, что запчасть вышла из строя

• Непостоянное срабатывание: требуется большее усилие, изменяется точка переключения, появляются «пустые» нажатия.
• Ложные сигналы и дребезг контактов, нестабильная реакция контроллера или реле.
• Полный отказ: при нажатии отсутствует переключение, мультиметр показывает постоянный обрыв или короткое замыкание.
• Нет характерного щелчка, привод заедает, наблюдается лишний люфт или тугой ход.
• Следы перегрева и дуги: потемнение, нагар на клеммах, запах гари.
• Визуальные дефекты: трещины корпуса, разрушение привода, ослабленные крепежные элементы.

Диагностика выполняется при снятом напряжении: отсоедините провода, прозвоните контакты омметром в положениях «отпущено/нажато» и оцените переходное сопротивление. Проверьте совпадение упора с осью привода, рабочий и добавочный ход, отсутствие перекосов и лишних боковых усилий. После регулировки выполните серию пробных циклов без нагрузки.

Рекомендации по уходу и эксплуатации

• Держите зону привода в чистоте: используйте экраны/кожухи от стружки и брызг, периодически удаляйте пыль и загрязнения.
• Исключайте боковые нагрузки: привод Omron Z-15GQ21-B должен работать в расчетном направлении без перекосов.
• Минимизируйте ударность: применяйте кулачки с плавным заходом, регулируйте скорость подхода и конечные упоры.
• Для индуктивных нагрузок используйте демпфирование (RC-цепи, варисторы, диоды) для снижения дугообразования.
• Проверяйте затяжку клемм и крепежа через регламентные интервалы, контролируйте состояние изоляции и кабельных вводов.
• Не применяйте агрессивные растворители; для очистки используйте мягкую щетку и сухой воздух.
• Соблюдайте рекомендуемые значения хода и не допускайте чрезмерного overtravel, чтобы продлить ресурс пружин и контактов.
• При замене работайте в обесточенном состоянии, после установки выполните повторную регулировку и проверку срабатывания.

Если отказы повторяются, оцените соответствие модели условиям эксплуатации и типу нагрузки. В некоторых случаях целесообразен выбор варианта с другим типом привода или повышенной защитой, а также корректировка схемы коммутации для снижения нагрузки на контакты.
