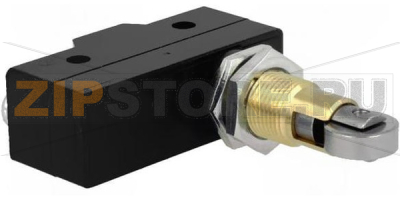

Выключатель концевой Omron Z-15GQ22-B

Описание товара

Omron Z-15GQ22-B — промышленный концевой выключатель из линейки базовых микропереключателей серии Z-15. Это надежный узел для задач позиционного контроля, концевых упоров и фиксации состояний механизмов в станках, транспортерных линиях, упаковочном оборудовании, подъемно-транспортных системах и других промышленных установках. Конструкция рассчитана на частые срабатывания, стабильную повторяемость точки переключения и длительную эксплуатацию при корректной установке и соблюдении электрических и механических допусков.

Корпус и контактная группа Omron Z-15GQ22-B спроектированы с учетом индустриальных условий: вибраций, ударных нагрузок и возможных загрязнений. Выключатель обеспечивает четкий механический отклик и контролируемую дифференциальную зону срабатывания. Модель ориентирована на работу как в составе простых концевых цепей, так и в системах межблокировок и аварийной остановки, где важны предсказуемость, ресурс контактов и корректная коммутация нагрузки (в том числе индуктивной — при наличии соответствующей защиты).

Области применения

• Концевые и промежуточные положения исполнительных механизмов.
• Контроль наличия/отсутствия детали на линии.
• Межблокировки дверей, кожухов и защитных ограждений.
• Сигнализация достижений крайних положений столов, кареток, осей.

Причины поломок

• Механический износ привода или внутренних пружин из-за завышенной частоты срабатывания, неправильного профиля наездного кулачка или постоянного перегруза по ходу (overtravel).
• Подгорание/оплавление контактов при коммутации индуктивной нагрузки без RC-цепочек, варисторов или диодов свободного хода; превышение токовых/напряженийных лимитов.
• Загрязнение (пыли, стружки, масла, охлаждающей жидкости), попадающее в зону привода и ухудшающее подвижность узла.
• Коррозия клемм и контактных поверхностей при повышенной влажности и конденсации.
• Неправильный монтаж: перекос, боковая нагрузка на толкатель, отсутствие механических ограничителей, вибрация, ослабление крепежа.
• Термические воздействия вне рабочего диапазона окружающей среды.

Как понять, что запчасть вышла из строя

• Оборудование не останавливается или не стартует в заданной точке; появление непостоянных срабатываний.
• При ручном нажатии отсутствует характерный «щелчок» или ход привода стал тугим/заедающим.
• Изменение дифференциала срабатывания: требуется заметно больший ход для переключения либо не происходит уверенного возврата.
• Проверка мультиметром: несоответствие состояниям NO/NC, повышенное переходное сопротивление, «пропуски» при легком постукивании по корпусу.
• Видимые следы перегрева, потемнение пластика, трещины, окислы на клеммах, запах гари.

Рекомендации по уходу и эксплуатации

• Следить за корректной кинематикой: ограничивать ход механическим упором, исключать боковую нагрузку на толкатель, настраивать предварительный ход и угол подхода кулачка.
• Использовать защиту от перенапряжений для индуктивных цепей (RC-снабберы, варисторы, диоды) — это существенно снижает эрозию контактов.
• Контролировать затяжку клемм/разъемов, состояние обжимов и отсутствие натяжения проводов; применять кабельные вводы и разгрузку от напряжения.
• Периодически проводить визуальный осмотр и функциональную проверку; при загрязнении очищать сухим сжатым воздухом. Не применять агрессивные растворители, не смазывать контактную группу.
• Учитывать условия среды: защищать от прямого попадания СОЖ, абразива и влаги; при необходимости использовать кожухи/экраны или исполнение с повышенной степенью защиты.
• Соблюдать электрические и температурные пределы, указанные производителем; при замене подбирать идентичную модель Omron Z-15GQ22-B либо полностью совместимую по приводу, контактной группе и присоединению.

Соблюдение указанных рекомендаций повышает ресурс выключателя, снижает риск простоев и обеспечивает устойчивую работу линии. При появлении признаков деградации узла целесообразна заблаговременная замена — стоимость простоя обычно значительно выше стоимости концевого выключателя.

Основные характеристики (перевод официальной документации)

• Серия: Omron Z-15 (базовый промышленный микропереключатель повышенной мощности).
• Конфигурация контактов: 1NO + 1NC (SPDT).
• Номинальный ток контактов: 15 A (AC при типовом сетевом напряжении).
• Номинальное рабочее напряжение: до 250 VAC; допускаются DC-нагрузки в пределах паспорта.
• Тип привода и тип выводов: соответствуют коду исполнения GQ22-B данной модели.
• Область применения: концевой/позиционный контроль, межблокировки, сигнализация положения.
• Монтаж: панельный/на кронштейн, в зависимости от выбранной оснастки.
• Материал контактов и ресурс: промышленное исполнение с повышенной стойкостью к эрозии; ресурс зависит от типа нагрузки и условий эксплуатации.
