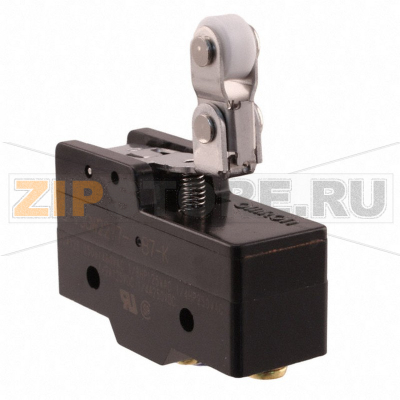

Выключатель концевой Omron Z-15GW2277-B

Описание товара

Выключатель концевой Omron Z-15GW2277-B — это надежный промышленный компонент для фиксации конечных положений механизмов, контроля ходов и обеспечения безопасной остановки привода. Модель относится к популярной серии Z-15G, известной стабильностью параметров, высоким ресурсом и совместимостью с широким спектром оборудования. Конструктивно это микропереключатель с механическим приводом, рассчитанный на многократные циклы срабатывания в условиях вибрации, регулярных механических нагрузок и переменных температур.

Omron Z-15GW2277-B применяется в станках, конвейерных линиях, подъёмно-транспортной технике, упаковочных машинах, дверных и воротных системах, а также в автоматике общего назначения. Выключатель обеспечивает чёткую коммутацию цепи при достижении заданного положения без ложных срабатываний. Грамотно подобранная кинематика привода и контактная группа с повышенной износостойкостью позволяют добиться высокой повторяемости точки переключения.

Причины поломок

• Механический износ привода (рычага/ролика) при интенсивной работе, перекосе узлов или постоянной перегрузке по усилию.
• Естественное изнашивание контактной группы из-за искрения при коммутации индуктивных нагрузок без защиты.
• Попадание пыли, влаги, стружки и агрессивных аэрозолей внутрь корпуса при отсутствии экранирования или неправильном монтаже.
• Превышение допустимого тока/напряжения, вызывающее подгорание контактов или оплавление изоляции.
• Вибрации и удары сверх допустимых значений, приводящие к разрегулировке или деформации привода.
• Коррозия клемм и контактных поверхностей вследствие конденсата и некачественного обслуживания.

Как понять, что запчасть вышла из строя

• Нестабильное или отсутствие срабатывания в одном из направлений хода.
• Заметное смещение точки переключения, увеличенный люфт или заедание привода.
• Повышенное сопротивление контактов, нагрев клемм, потемнение или следы подгорания.
• Ложные срабатывания при вибрации или после незначительного касания привода.
• Визуальные дефекты: трещины корпуса, износ/сколы на ролике, окисление клемм.
• Отсутствие электрической непрерывности в требуемом положении при проверке мультиметром.

Рекомендации по уходу и эксплуатации

• Подбирайте Omron Z-15GW2277-B с приводом и монтажом под конкретную кинематику узла; избегайте боковых нагрузок на рычаг.
• Соблюдайте электрические пределы и используйте RC-цепочки, варисторы или диоды для индуктивных нагрузок.
• Монтируйте выключатель в защищённой зоне, исключайте прямое попадание влаги, стружки и абразива.
• Периодически проверяйте момент затяжки клемм, состояние проводников и отсутствие нагрева в работе.
• Очищайте привод от пыли мягкой щёткой или сухим воздухом; не применяйте агрессивные растворители.
• Планово контролируйте точку срабатывания и электрическую непрерывность; при признаках износа меняйте узел превентивно.
• Соблюдайте температурный режим, вибро- и ударные нагрузки согласно паспорту изделия.

При правильном подборе и обслуживании выключатель концевой Omron Z-15GW2277-B обеспечивает стабильную работу механизма, сокращая время простоев и снижая риск аварийных ситуаций. Регулярная диагностика и корректная защита контактов особенно важны при коммутации индуктивных нагрузок и работе в запылённой среде.

Характеристики (перевод)

• Тип: концевой выключатель (микропереключатель серии Z-15G).
• Схема контактов: 1NO+1NC (SPDT, переключающий контакт).
• Номинальная нагрузка (AC): до 15 А при 125/250 В AC (резистивная нагрузка).
• Номинальная нагрузка (DC): типично 0,6 А при 125 В DC / 0,3 А при 250 В DC.
• Электрический ресурс: до 500 000 операций при номинальной нагрузке.
• Механический ресурс: до 10 000 000 операций.
• Рабочая частота: электрическая до 30 операций/мин; механическая до 120 операций/мин.
• Сопротивление изоляции: ≥100 МОм (при 500 В DC).
• Электрическая прочность: 1 000–2 000 В AC (между клеммами/клеммами и корпусом, по стандартам серии).
• Устойчивость к вибрации: 10–55 Гц, двойная амплитуда до 1,5 мм.
• Ударная прочность: до 1 000 м/с² (механическая), до 300 м/с² (в работе).
• Диапазон температур эксплуатации: примерно от −25 до +80 °C (без конденсата и обледенения).
• Тип привода: рычаговый (вариант с роликом для линейно-рычажных механизмов).
• Тип клемм: винтовые/паяльные (в зависимости от исполнения серии).
• Монтаж: на панель/основание, стандартная разметка для серии Z-15G.
• Соответствие: промышленные стандарты Omron для общей автоматики, совместимость с системами на базе AC/DC.
