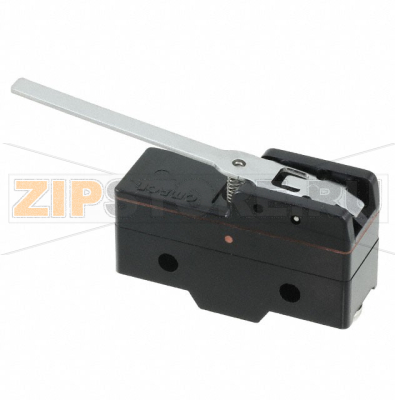

Выключатель концевой Omron Z-15GW3-B

Описание товара

Выключатель концевой Omron Z-15GW3-B — промышленный механический выключатель серии Z с щелкающим (snap-action) механизмом, предназначенный для надежной фиксации конечных положений, контроля присутствия/отсутствия изделия и сигнализации срабатывания в автоматизированных линиях. Конструкция корпуса и рычажного привода рассчитана на длительную эксплуатацию, стабильную повторяемость срабатываний и простое обслуживание. Модель востребована в станках, конвейерах, упаковочном и подъемно-транспортном оборудовании, где важны четкая кинематика и совместимость с типовыми монтажными размерами.

Механизм микропереключателя обеспечивает быстрое переключение контактов при достижении заданной точки, что снижает влияние скорости привода и вибраций на момент срабатывания. Omron Z-15GW3-B используется в цепях управления переменного и постоянного тока, при этом важно соблюдать тип нагрузки и номиналы тока во избежание эрозии контактов. Рычаг с роликом упростит контакт с кулачком/кулисой, уменьшит износ трущихся поверхностей и обеспечит стабильный ход.

При правильном подборе точки нажатия, предварительного хода и рабочей «пересечки» выключатель демонстрирует высокую долговечность. Стандартная посадочная схема позволяет заменять его без доработок крепления, а доступ к клеммам упрощает профилактику и контроль соединений.

Причины поломок:

• Механический износ рычага, ролика или возвратной пружины вследствие превышения допустимого хода и частых ударных нагрузок.
• Перегрузка по току или коммутация индуктивных нагрузок без демпфирующих цепей (RC-снаббер/варистор/диод), приводящая к искрению и подгоранию контактов.
• Попадание пыли, влаги, масел и агрессивных сред при отсутствии достаточной защиты, коррозия металлических частей.
• Разболчивание крепежа и клемм от вибрации, локальный нагрев из-за плохого контакта проводов.
• Нарушение соосности с кулачком/флагом, изгиб рычага и ударная перегрузка при неверной установке.
• Термическое старение материалов при эксплуатации за пределами рекомендованного диапазона температур.

Как понять, что запчасть вышла из строя:

• Нестабильные срабатывания: оборудование то запускается, то останавливается без изменения условий.
• Рычаг не возвращается в исходное положение, ход стал тугим или появились заедания/посторонние звуки.
• Проверка тестером: при нажатии не меняется состояние NO/NC, повышенное переходное сопротивление, «плавающие» показания.
• Видимые следы: потемнение, копоть, оплавление у клемм, ржавчина на рычаге или ролике, люфт оси рычага.
• Не выдерживается точка срабатывания: требуется заметно больший ход/усилие или, наоборот, срабатывание происходит слишком рано.

Рекомендации по уходу и эксплуатации:

• Точно выставляйте положение выключателя и кулачка, соблюдайте предварительный ход и допустимую «пересечку» из паспорта.
• Исключайте ударные нагрузки: используйте ограничители хода, корректные профили кулачков, не допускайте бокового сдвига рычага.
• Для катушек и других индуктивных нагрузок ставьте демпфирующие цепи (RC/варистор/диод), чтобы снизить дугообразование на контактах.
• Защищайте узел от пыли и влаги кожухами/манжетами; при жесткой среде рассматривайте герметичные исполнения серии.
• Периодически отключайте питание и проверяйте состояние клемм, подтяжку винтов, отсутствие нагрева/потемнения изоляции.
• Проводите очистку снаружи без агрессивных растворителей; не смазывайте контакты. Допустима легкая смазка оси рычага рекомендованной смазкой, если указано производителем.
• Организуйте разгрузку кабеля по натяжению и соблюдайте минимальный радиус изгиба.
• Планово заменяйте Omron Z-15GW3-B по наработке, если узел критичен к простою, и держите резервный комплект.

Перед заменой убедитесь в совпадении типа привода, конфигурации контактов и монтажной схемы. Оригинальная запчасть обеспечивает корректную посадку и предсказуемую точку срабатывания без дополнительной регулировки.

Перевод основных характеристик (с англ.):

• Серия: Omron Z-15, щелкающий (snap-action) базовый микропереключатель промышленного назначения.
• Привод: рычаг с роликом (вариант исполнения W3) для работы по кулачку/флагу.
• Контакты: 1 переключающий (SPDT, 1NO+1NC).
• Номинальная коммутационная способность: до 15 A при 250 VAC (резистивная нагрузка); поддержка AC/DC в соответствии с паспортом.
• Ресурс: механический — до 10 000 000 циклов; электрический — до 500 000 циклов при номинальной нагрузке (типичные значения для серии).
• Клеммы: винтовые, с защитным барьером (-B) для безопасного подключения.
• Температура эксплуатации: примерно от -25 до +80 °C без конденсации/обледенения (в пределах, указанных производителем).
• Монтаж: стандартные отверстия и габариты серии Z для быстрой замены в составе узла.
• Соответствие: экологические требования (например, RoHS) для продукции серии.
