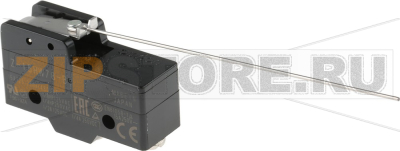

Выключатель концевой Omron Z-15HW78-B

Описание товара

Концевой выключатель Omron Z-15HW78-B применяется для фиксации положения подвижных узлов и формирования управляющего сигнала в станках, конвейерах, упаковочном и другом промышленном оборудовании. Модель из серии Z известна надежным щелковым механизмом и стабильной работой при многократных циклах срабатывания. Компактный корпус удобно монтируется на стандартные площадки, а широкая совместимость с промышленными цепями управления делает устройство удобным для ремонта и модернизации.

Назначение и особенности эксплуатации

Omron Z-15HW78-B служит датчиком конечного положения или ограничителем хода. Используется для остановки привода, смены направления, подтверждения достижения точки, межблокировок, а также для защиты от механического упора. Важно учитывать правильную ориентацию исполнительного элемента и отсутствие боковых нагрузок. Концевой выключатель должен работать как сигнальное устройство, а не как механический стопор.

Причины поломок

• Механический износ привода (рычага/штока) из-за частых циклов, ударных нагрузок или перекосов.
• Загрязнение: пыль, стружка, охлаждающие жидкости, масло, что повышает усилие срабатывания и ухудшает контакт.
• Подгорание или окисление контактов при коммутации индуктивных нагрузок без защиты от дуги.
• Перегрузка по току и нагрев из-за неправильно выбранной схемы или превышения допустимой нагрузки.
• Вибрации и разболтовка крепежа, ослабление клеммных соединений.
• Неверный монтаж: недопустимая боковая подача, превышение хода, отсутствие механического ограничителя.
• Воздействие агрессивной среды, конденсат, коррозия, нарушение герметизации вводов.
• Температурные перепады и усталость пружинного механизма.

Как понять, что запчасть вышла из строя

• Оборудование не останавливается/не запускается в нужной точке, срабатывания нестабильны или эпизодические.
• Появился нетипичный ход привода: увеличенное усилие, отсутствует характерный щелчок, залипания.
• Визуальные признаки: трещины корпуса, деформация привода, следы коррозии, потемнение или запах гари.
• Нагрев корпуса при работе, следы дуги на клеммах.
• Проверка мультиметром: при переводе привода изменяется состояние цепи между общим и переключаемыми контактами — если изменений нет или сопротивление высокое/плавающее, есть неисправность.

Рекомендации по уходу и профилактике

• Периодически очищать корпус и привод сухим воздухом или мягкой щеткой; избегать агрессивных растворителей.
• Контролировать выравнивание и ход привода: не допускать боковой нагрузки и ударных контактов с упором.
• Проверять и подтягивать клеммы, применять наконечники жил; осматривать кабельный ввод и сальник.
• Использовать защиту от коммутационной дуги для индуктивных нагрузок (RC-цепочки, варисторы, диоды).
• Обеспечить механический ограничитель хода изделия, чтобы выключатель не работал как физический стопор.
• Следить за состоянием уплотнений и при необходимости применять защитные кожухи от стружки и влаги.
• Вести учет наработки и циклов, планировать превентивную замену в узлах с высокой интенсивностью работы.

Диагностика и замена

Перед проверкой снять питание. Отсоединить проводку, прозвонить соответствующие контакты при разных положениях привода. Несоответствие логике переключения, завышенное переходное сопротивление или механические дефекты — повод к замене. При замене Omron Z-15HW78-B важно сохранить тип привода и электрическую схему: расположение клемм и логика NO/NC должны соответствовать исходной установке. После монтажа проверить корректность срабатывания на малых скоростях и отрегулировать положение по месту.

Для долгой службы рекомендуется избегать превышения частоты срабатываний, правильно подбирать точки контакта исполнительного узла, а также обеспечивать чистую и сухую среду вокруг точки установки. Соблюдение этих простых правил снизит риск преждевременного выхода из строя и обеспечит стабильную работу концевого выключателя Omron Z-15HW78-B в составе оборудования.

Omron Z-15HW78-B — промышленный концевой выключатель общего назначения с надежным щелковым механизмом, рассчитанный на стабильное обнаружение конечных положений в станках, транспортерах и системах автоматизации. Устройство обеспечивает четкое переключение и совместимость с типовыми схемами управления, подходит для межблокировок и задач безопасности оборудования при корректном выборе нагрузки и соблюдении условий монтажа.

Характеристики
