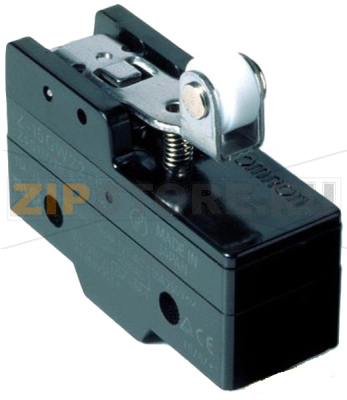

Выключатель концевой Omron Z-15HQ22-B

Описание товара

Omron Z-15HQ22-B — промышленный электромеханический концевой выключатель мгновенного действия из серии Z-15, предназначенный для надежного контроля положений и конечных точек перемещения. Узел обеспечивает четкое срабатывание за счет механизма snap-action, устойчив к повторяющимся циклам и подходит для станочного оборудования, конвейеров, упаковочных линий, подъёмных и роботизированных систем. За счет универсальной рычажной конструкции и плоских клемм его удобно интегрировать в существующие узлы управления и модернизации.

Внутренний механизм Omron Z-15HQ22-B использует пружинный щелчковый привод, обеспечивающий стабильную точку переключения и минимизацию дребезга контактов. Серебряные контакты рассчитаны на коммутацию типовых сетевых нагрузок. Корпус выдерживает производственные условия при условии правильного монтажа и защиты от загрязнений. Модель применяется там, где требуется фиксированное повторяемое срабатывание, возможность коммутировать сравнительно высокие токи переменного тока и простое сервисное обслуживание.

Причины поломок

• Износ и усталость механики: превышение допустимого хода, частые ударные нагрузки по рычагу, боковая нагрузка из-за несоосности кулачка или толкателя.
• Эрозия контактов от дуги при коммутации индуктивных нагрузок без подавляющих цепей (катушки, двигатели), что ведет к подплавлению, росту переходного сопротивления и локальному перегреву.
• Загрязнения: пыль, абразив, масло, СОЖ, которые могут попадать внутрь и вызывать зависание механизма или ухудшение изоляции.
• Коррозия при конденсации влаги и работе в агрессивной атмосфере без защитных кожухов.
• Ослабление соединений на клеммах, перегрев из-за плохого контакта, неверное подключение или превышение номинальной нагрузки.
• Вибрации и удары сверх допустимых значений, ускоряющие износ пружин и шарниров.

Как понять, что запчасть вышла из строя

• Нет характерного «щелчка» или точка срабатывания стала непостоянной; увеличился ход до переключения.
• Оборудование не останавливается/не запускается при нажатии на рычаг; периодические «пропуски» срабатывания.
• Проверка мультиметром: контакты не меняют состояние или сопротивление в замкнутом состоянии заметно выше нормы; наблюдается дрожание показаний.
• Следы перегрева на корпусе и клеммах, потемнение изоляции, запах гари, трещины, деформация или люфт рычага.
• Окисление/потемнение на клеммах, следы масла и стружки внутри зоны привода.

Рекомендации по уходу и эксплуатации

• Обеспечьте соосность привода и рычага. Не превышайте допустимую величину хода и усилия; используйте внешние упоры для ограничения перемещения.
• Для индуктивных нагрузок применяйте RC-цепочки или варисторы, реле-посредники или твердотельные реле, чтобы уменьшить эрозию контактов.
• Периодически проверяйте момент затяжки клемм, визуально осматривайте рычаг и корпус, контролируйте точку срабатывания и нагрев в работе.
• Защищайте выключатель от пыли, влаги и стружки кожухами/экранами. Не используйте растворители и смазки внутри; наружную очистку выполняйте сухой салфеткой или сжатым воздухом.
• Соблюдайте допустимые температуру и влажность, избегайте конденсации. При длительном простое предусмотрите «сухой прогрев» перед вводом в работу.
• Ремонт контактной группы не рекомендуется. При признаках износа заменяйте узел целиком на оригинальный Omron Z-15HQ22-B.

Характеристики (перевод с англ.)

• Тип: электромеханический микропереключатель мгновенного действия (серия Omron Z-15).
• Схема контактов: 2 переключающие группы (DPDT, 2 x SPDT).
• Привод: рычаг с шарнирным механизмом.
• Номинальная нагрузка: 15 A при 125/250 VAC (резистивная).
• Ресурс: до 10 000 000 механических операций; до 500 000 электрических операций (при номинальной нагрузке).
• Материал контактов: серебряный сплав.
• Клеммы: плоские быстросъемные (тип faston).
• Скорость привода: от очень малой до средней (подходит для типовых кулачковых и рычажных приводов).
• Рабочая температура окружающей среды: примерно от −25 до +80 °C (без обледенения и конденсации).
• Относительная влажность: 35…85% RH (без конденсации).
• Изоляция: не менее 100 МОм (при 500 VDC, начальное значение).
• Электрическая прочность: типично 1,5–2,0 kVAC в течение 1 мин (между цепями и корпусом).
• Устойчивость к вибрации/ударам: для промышленных применений (стандартные значения серии Z-15).
• Сертификация: UL/cUL, соответствие применимым IEC/EN нормам для базовых переключателей.
