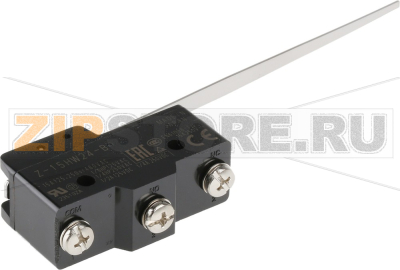

Выключатель концевой Omron Z-15HW24-B

Описание товара

Omron Z-15HW24-B — промышленный концевой выключатель для задач позиционирования и фиксации конечного положения в оборудовании общего назначения. Используется в станках, конвейерах, упаковочных линиях, транспортных и складских системах, а также в приводах дверей и заслонок. Механизм моментального срабатывания обеспечивает повторяемость точки переключения при длительной эксплуатации, а разнесенная механическая часть снижает влияние вибраций и колебаний нагрузки. Конструкция рассчитана на частые циклы включения и отключения и допускает работу в составе механических кулачков и упоров.

Устройство применяют для контроля наличия/отсутствия объекта, фиксации конечного хода, блокировки перемещений, подтверждения закрытия крышек и люков. Монтаж возможен на панель, раму или кронштейн. Важно обеспечить корректное совмещение приводного элемента оборудования и исполнительного рычага выключателя, исключая ударные нагрузки и избыточный ход.

Как понять, что узел вышел из строя

• Отсутствие переключения контактов при нажатии на привод; цепь остается разомкнутой или замкнутой независимо от положения.
• Нестабильная работа: периодические пропуски срабатываний, дребезг, заметное смещение точки переключения.
• Аномальный ход рычага: заедания, повышенное усилие, отсутствие характерного щелчка механизма.
• Визуальные повреждения: деформация рычага/ролика, трещины корпуса, следы перегрева, обугливание, запах гари.
• Коррозия и окисление клемм, потемнение контактных поверхностей.
• Следы попадания влаги, масел, абразива, вызывающие замедление или блокировку движения.
• При проверке мультиметром отсутствует ожидаемое изменение состояния между общим и NO/NC выводами.

Основные причины поломок

• Механический износ из-за превышения расчетного ресурса по количеству циклов.
• Неправильная установка: перекос, неверное расположение кулачка, чрезмерный свободный ход или, наоборот, ударное срабатывание.
• Чрезмерный ход (overtravel) и ударные нагрузки, приводящие к деформации рычага и разрушению возвратных элементов.
• Электрические перегрузки, подключение индуктивной нагрузки без искрогасительных цепей, эрозия и приваривание контактов.
• Вибрации и ослабление крепежа, вызывающие дрожание точки срабатывания и ускоренный износ.
• Загрязнение и воздействие среды: пыль, стружка, СОЖ, конденсат, химически активные пары.
• Нарушение герметизации кабельного ввода, неверный выбор кабеля или натяжение проводов.

Диагностика

• Визуальный осмотр корпуса, рычага, уплотнений, состояния клемм и изоляции.
• Проверка контактной группы мультиметром: фиксируйте переход состояния при плавном нажатии и отпускании.
• Оценка повторяемости точки срабатывания при нескольких циклах без нагрузки.
• Контроль температуры и признаков перегрева после работы под нагрузкой.

Рекомендации по уходу и эксплуатации

• Поддерживайте чистоту в зоне привода и кулачка, удаляйте пыль и стружку мягкой кистью; избегайте агрессивных растворителей.
• Обеспечьте правильное выравнивание и ограничение хода: срабатывание должно быть плавным, без ударов, в пределах допустимой деформации.
• Для индуктивных нагрузок применяйте RC-цепочки или диоды/варисторы для подавления перенапряжений и искрения на контактах.
• Периодически подтягивайте клеммные соединения, проверяйте целостность кабеля и фиксацию сальников.
• При работе в сложной среде используйте защитные экраны и кожухи, контролируйте состояние уплотнений.
• Проводите плановую проверку ресурса: при критичных режимах закладывайте регламентную замену до наступления предельного износа.
• Храните и перевозите изделие в сухих условиях, избегайте ударов и изгибов рычага.

При замене рекомендуйте использовать Omron Z-15HW24-B или полностью совместимый аналог с идентичным типом привода и контактной группой. Перед вводом в эксплуатацию выполните несколько холостых циклов, убедитесь в стабильности точки срабатывания, затем проверьте под рабочей нагрузкой.

Перевод краткого описания производителя: Универсальный концевой выключатель общего назначения с механизмом моментального срабатывания и рычажным приводом. Обеспечивает высокую повторяемость точки переключения и длительный срок службы в промышленной автоматизации. Подходит для применения в системах позиционирования, контроля конечного хода и подтверждения состояния. Совместим с различными типами приводных кулачков и допускает монтаж в стандартных установочных местах.
