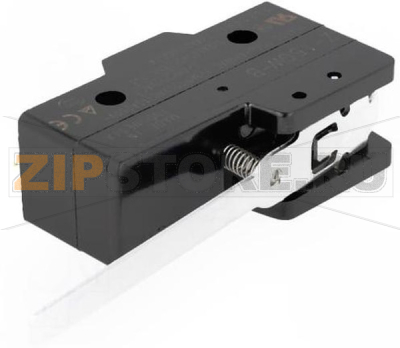

Выключатель концевой Omron Z15GW-B

Описание товара

Omron Z15GW-B — промышленный концевой выключатель щелкового действия для общего назначения. Применяется для фиксирования конечных положений, нулевых точек и упоров в станках, конвейерах, упаковочном оборудовании, автоматизированных линиях. Контактная группа SPDT (1NO+1NC) позволяет использовать как нормально-замкнутую, так и нормально-разомкнутую цепь, а стандартные габариты серии Z облегчают замену и взаимозаменяемость с аналогами.

Выключатель Omron Z15GW-B рассчитан на длительную механическую наработку, устойчив к вибрациям и обеспечивает стабильные точки срабатывания за счет щелкового механизма. Корпус защищает узлы от пыли и мелкого мусора, однако устройство не является герметичным, поэтому при эксплуатации во влажной или запыленной среде требуется дополнительная защита.

Назначение и применение

Устройство используется для получения дискретного сигнала о достижении заданного положения исполнительного узла. Может коммутировать управляющие цепи и входы контроллеров, пускатели и реле в пределах номинальных нагрузок. Не рекомендуется использовать выключатель в качестве механического упора — должен быть предусмотрен отдельный ограничитель хода, а приводной кулачок/рычаг настроен с учетом пред-, пере- и дифференциального хода.

Причины поломок

• Механический износ привода и щелкового механизма при превышении ресурса или неверной настройке хода.
• Подгорание и сваривание контактов из-за коммутирования индуктивных нагрузок без дугогашения.
• Попадание пыли, стружки, масел и влаги внутрь корпуса при отсутствии защиты.
• Перегрев клемм вследствие слабой затяжки, неподходящего сечения проводников или превышения тока.
• Удары и боковые нагрузки на рычаг, использование выключателя как механического ограничителя.
• Неверное подключение COM/NO/NC или превышение электрических характеристик.
• Вибрация и разбалтывание крепежа, смещение кулачка/тяги привода.
• Коррозия контактов и пружин при эксплуатации во влажной среде.

Как понять, что запчасть вышла из строя

• Отсутствие стабильного срабатывания: механизм «щелкает», но сигнал на выходе непредсказуемый.
• Станок не останавливается/не запускается при достижении конечного положения.
• Существенный сдвиг точки срабатывания, увеличенный ход или заедание рычага.
• Следы перегрева на клеммах, потемнение или запах гари.
• Визуальные дефекты: трещины корпуса, деформация привода.
• Проверка мультиметром: отсутствие прозвона между COM–NO/COM–NC в соответствующих положениях.
• Пропадание характерного «клика» щелкового механизма или его запаздывание.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте затяжку клемм и крепежа, отсутствие люфтов и смещения привода.
• Держите узел в чистоте, исключайте попадание абразива и влаги; при необходимости используйте кожух/экраны.
• Для индуктивных нагрузок применяйте RC‑снабберы или диоды (DC) для снижения дуги и увеличения ресурса контактов.
• Не превышайте номиналы по току/напряжению; подбирайте сечение проводников и соблюдайте рекомендованный момент затяжки.
• Не используйте выключатель как упор; обеспечьте корректный предход и переход, настройте кулачок без ударных нагрузок.
• Не смазывайте контакты; обслуживание ограничивайте очисткой внешних элементов. Разборка корпуса не допускается.
• При замене на Omron Z15GW-B уточняйте тип привода и клемм; после монтажа проверяйте COM/NO/NC по схеме.

Корректная установка и регулярная профилактика повышают надежность работы Omron Z15GW-B и минимизируют внеплановые простои оборудования.

Основные характеристики (перевод с англ.)

• Серия/модель: Z-15GW-B (Basic Switch, щелковое действие).
• Контакты: SPDT (1NO + 1NC), общая клемма COM.
• Номинальная нагрузка: 15 А при 250 В AC (резистивная); 15 А при 125 В AC; до 0,6 А при 125 В DC; до 0,3 А при 250 В DC.
• Материал контактов: серебряный сплав.
• Привод: шарнирный рычаг (hinge lever); варианты исполнения рычага зависят от модификации.
• Ресурс (типично): механический до 10 000 000 операций; электрический до 500 000 операций при номинальной нагрузке.
• Скорость срабатывания: от очень малых до средних (типично 0,1 мм/с…1 м/с для базовых переключателей серии).
• Электрическая прочность и изоляция: соответствуют стандартам Omron для серии Z; испытательное напряжение между клеммами и корпусом — по паспорту.
• Температура эксплуатации: приблизительно −25…+80 °C (без обледенения и конденсации).
• Клеммы: в зависимости от исполнения (винтовые/быстросъемные); маркировка выводов — COM, NO, NC.
• Монтаж: стандартная установочная база серии Z, крепление через отверстия корпуса.
• Применение: конечные положения на станках, транспортерах, автоматических линиях и т. п.
