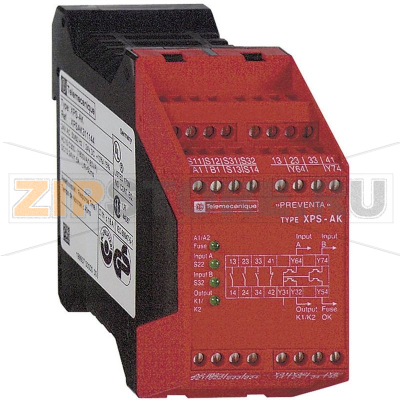

Реле безопасности, 24 В/DC, 24 В/AC Schneider Electric XPSAK311144

Каталожный номер XPSAK311144
Розничная цена
594 $ с НДС
array(34) { ["id"]=> string(6) "547218" ["product_id"]=> string(6) "609420" ["id_1c"]=> NULL ["sku"]=> string(11) "XPSAK311144" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(56392) ["primary_price"]=> string(10) "593.582192" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(56392) ["unconverted_price"]=> float(593.58) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(56392) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [47135]=> string(18) "Schneider Electric" } ["tip_zapchasti"]=> array(2) { [43584]=> string(8) "Реле" [47275]=> string(42) "Реле с предохранителем" } } }
56 392 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Реле безопасности Schneider Electric XPSAK311144 применяется для построения цепей аварийной остановки и контроля защитных устройств в промышленном оборудовании. Устройство подходит для двухканального контроля кнопок аварийного останова, блокировок защитных дверей и концевых выключателей, обеспечивая принудительно направляемые контакты, взаимный мониторинг каналов и контроль внешних исполнительных контакторов. При корректном проектировании и настройке XPSAK311144 помогает достигать требуемого уровня функциональной безопасности в составе машины или линии.

Назначение и область применения

Реле безопасности предназначено для постоянного контроля целостности цепей аварийной остановки и защитных блокировок. XPSAK311144 логически сравнивает состояние двух входных каналов, отслеживает последовательность включения/отпускания, контролирует цепь обратной связи (EDM) исполнительных контакторов и формирует разрешение на работу оборудования только при корректном состоянии всех элементов. Подходит для станков, конвейеров, упаковочных и роботизированных комплексов, где требуется надежная остановка при открытии ограждений или нажатии «грибка» E‑Stop.

Принцип работы

В нормальном режиме оба входных канала замкнуты через нормально‑замкнутые контакты защитных устройств. После подачи питания и проверки обратной связи реле XPSAK311144 разрешает включение выходных цепей. При размыкании любого канала (нажатие аварийной кнопки, открытие двери, срабатывание концевика) реле мгновенно снимает разрешение. Встроенная самодиагностика отслеживает сваривание контактов, асимметрию каналов, нарушение EDM и ошибки сброса. Светодиодные индикаторы помогают локализовать причину блокировки без сложного инструментария.

Типичные причины поломок

  • Перенапряжения и импульсные помехи в цепях питания и управления (от катушек контакторов без демпфирующих цепей).
  • Неправильное подключение или нарушение полярности при вводе в эксплуатацию.
  • Частые коммутационные циклы вне расчетного режима, приводящие к ускоренному износу контактов.
  • Повышенная температура в шкафу, недостаточная вентиляция, запыление, попадание влаги и конденсата.
  • Механические вибрации и удары, ослабление клеммных соединений.
  • Некачественные или изношенные внешние исполнительные аппараты, вызывающие ложные срабатывания через цепь обратной связи.

Как понять, что запчасть вышла из строя

  • Реле не переходит в разрешенное состояние при исправных входах и корректно замкнутой цепи обратной связи.
  • Невозможность сброса: после исправления причины аварии реле XPSAK311144 не активируется.
  • Несоответствие индикации состоянию входов (например, постоянно горит индикация ошибки).
  • Самопроизвольные отключения без изменения входных сигналов, периодические ложные блокировки.
  • Аномальный нагрев корпуса, запах перегрева, следы потемнения, оплавления клемм.
  • Отсутствие размыкания выходов при аварии (подозрение на сваривание контактов).

Быстрая диагностика на месте

  • Проверить напряжение питания, клеммные соединения и наличие наводок от силовых кабелей.
  • Прозвонить оба входных канала до реле: замыкание/размыкание должны быть синхронными и стабильными.
  • Проверить цепь обратной связи (EDM) исполнительных контакторов на целостность и правильность включения.
  • Убедиться в корректности выбранного режима сброса (автоматический/контролируемый) согласно схеме.
  • Сравнить индикацию XPSAK311144 с руководством, чтобы определить код ошибки.

Рекомендации по уходу и профилактике

  • Поддерживать чистоту в шкафу управления, обеспечивать вентиляцию и температурный режим.
  • Устанавливать демпфирующие цепи на катушках контакторов и реле для подавления перенапряжений.
  • Не реже одного раза в установленный регламентом период проводить функциональные испытания E‑Stop и блокировок.
  • Периодически подтягивать клеммы, проверять отсутствие потемнений, следов нагрева, коррозии.
  • Разносить силовые и сигнальные кабели, использовать экранирование и правильное заземление.
  • Хранить и эксплуатировать XPSAK311144 в соответствии с требованиями производителя по температуре и влажности.

Примечания по монтажу и эксплуатации

Монтаж и наладка реле безопасности должны выполняться квалифицированным персоналом с соблюдением действующих стандартов машинной безопасности. Не рекомендуется параллелить выходные контакты для увеличения тока, подключать несогласованные нагрузки к выходам или смешивать силовые и сигнальные цепи в одном пучке. При замене XPSAK311144 важно воспроизвести исходную схему, проверить правильность логики сброса и функцию контроля внешних контакторов. После каждого вмешательства проводить документированный тест всех защитных функций.

Применение Schneider Electric XPSAK311144 позволяет повысить предсказуемость остановки оборудования и сократить время диагностики, если обеспечить корректный монтаж, регулярное обслуживание и контроль состояния входных устройств, исполнительных аппаратов и соединений.

Характеристики

Производитель Schneider Electric
Тип запчасти Реле Реле с предохранителем



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Реле безопасности, 24 В/DC, 24 В/AC Schneider Electric XPSAK311144.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Реле безопасности, 24 В/DC, 24 В/AC Schneider Electric XPSAK311144 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
