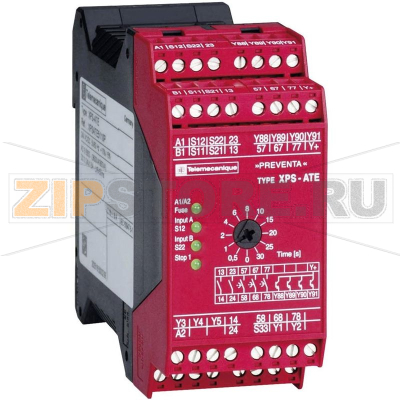

Реле безопасности 24 В/DC, 24 В/AC Schneider Electric XPSATE5110

Каталожный номер XPSATE5110
Розничная цена
896 $ с НДС
array(34) { ["id"]=> string(6) "547217" ["product_id"]=> string(6) "609419" ["id_1c"]=> NULL ["sku"]=> string(10) "XPSATE5110" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(85082) ["primary_price"]=> string(10) "895.573132" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(85082) ["unconverted_price"]=> float(895.57) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(85082) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [47135]=> string(18) "Schneider Electric" } ["tip_zapchasti"]=> array(2) { [43584]=> string(8) "Реле" [47275]=> string(42) "Реле с предохранителем" } } }
85 082 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Реле безопасности Schneider Electric XPSATE5110 применяется для организации контролируемых цепей аварийной остановки, блокировок ограждений и прочих функций защитной автоматики на промышленном оборудовании. Устройство следит за целостностью двухканальных входов, корректностью запуска, состоянием цепи обратной связи контакторов и формирует безопасные выходные сигналы при штатной работе. Такое решение повышает уровень функциональной безопасности машины и снижает риск неконтролируемого пуска после срабатываний.

Назначение и область применения

XPSATE5110 целесообразно использовать на станках, конвейерах, участках упаковки, робототехнических комплексах и в другом оборудовании, где требуется надёжная обработка сигналов от кнопок аварийного останова, концевых выключателей ограждений, световых завес и ковриков. Реле обеспечивает самоконтроль, отслеживает согласованность каналов и контролирует возврат в исходное состояние, что помогает исключить обход защитных функций.

Как понять, что запчасть вышла из строя

  • Отсутствие включения выходов при корректных входных сигналах и выполненных условиях запуска (после проверки кнопок, замков, цепи обратной связи).
  • Невозможность сброса/перезапуска после срабатывания аварийной остановки при исправной проводке и исполнительных аппаратах.
  • Самопроизвольные отключения без видимых причин или частые ложные срабатывания.
  • Некорректная индикация на лицевой панели (например, постоянная аварийная индикация при нормальных входах).
  • Аномальный нагрев корпуса, запах перегрева, дребезг/гудение, следы потемнения или деформации пластика.
  • Отсутствие размыкания безопасных выходов при подаче команды стоп — критический признак, требующий немедленной замены.

Распространённые причины поломок

  • Перепады напряжения, импульсные перенапряжения, наводки от частотных преобразователей при отсутствии защиты от помех.
  • Неправильное подключение входных каналов, перемычки, исключающие контроль согласованности, ошибки в цепи обратной связи контакторов.
  • Коммутация индуктивных нагрузок без демпфирующих цепочек на катушках контакторов, что ускоряет износ выходных контактов.
  • Короткие замыкания, повреждения изоляции, ослабленные клеммы, приводящие к локальному нагреву.
  • Вибрации, удары, превышение температурных и климатических условий, конденсат и запылённость внутри шкафа.
  • Естественный износ механических частей при большом числе циклов срабатывания.

Диагностика и проверка

  • Визуальный осмотр: состояние корпуса, клемм, следы перегрева, наличие загрязнений.
  • Проверка питания и качество заземления. Измерение напряжения на клеммах при нагрузке.
  • Анализ индикации XPSATE5110 и пошаговая проверка входных цепей: поочерёдное срабатывание каждого канала E-Stop/ограждения.
  • Контроль цепи обратной связи: исправность и размыкание контактов контактторов, отсутствие «залипания».
  • Измерение состояния выходов реле под нагрузкой и без неё. Проверка падения напряжения и нагрева.
  • Исключение внешних причин: помехи, неправильная схема, неисправные кнопки, концевики, световые завесы.

При малейших сомнениях в корректности работы реле безопасности рекомендуется его заменить. Ремонт подобных устройств не допускается.

Рекомендации по эксплуатации и уходу

  • Периодические функциональные испытания защитных цепей с фиксацией результатов в журнале обслуживания.
  • Обеспечение чистоты в шкафу управления: удаление пыли, контроль влажности, соблюдение расстояний для вентиляции.
  • Регулярная проверка и подтяжка клемм XPSATE5110, использование наконечников НШВИ, исключение смешения силовой и сигнальной проводки.
  • Установка ограничителей перенапряжений и демпфирующих цепочек на катушках контакторов для снижения коммутационных выбросов.
  • Защита от вибраций и ударов, корректный монтаж на DIN-рейку, фиксация проводов для снижения механической нагрузки на клеммы.
  • Соблюдение температурного режима, исключение конденсата, применение обогрева/вентиляции шкафа при необходимости.
  • Плановая замена по регламенту предприятия или при достижении ресурса, особенно в режимах с интенсивными срабатываниями.

Особенности монтажа и применения

При проектировании учитывайте двуканальное построение входов, независимость каналов и корректную реализацию контроля обратной связи исполнительных аппаратов. Разделяйте силовые и сигнальные линии, применяйте экранирование в шумной среде. Программно-аппаратные блокировки не должны подменять аппаратные функции безопасности. Все работы с реле безопасности Schneider Electric XPSATE5110 выполняются обученным персоналом при снятом напряжении и с соблюдением процедур блокировки и маркировки.

Своевременное обслуживание, корректная схема и качественный монтаж позволяют существенно продлить срок службы XPSATE5110 и поддерживать требуемый уровень безопасности оборудования.

Характеристики

Производитель Schneider Electric
Тип запчасти Реле Реле с предохранителем
