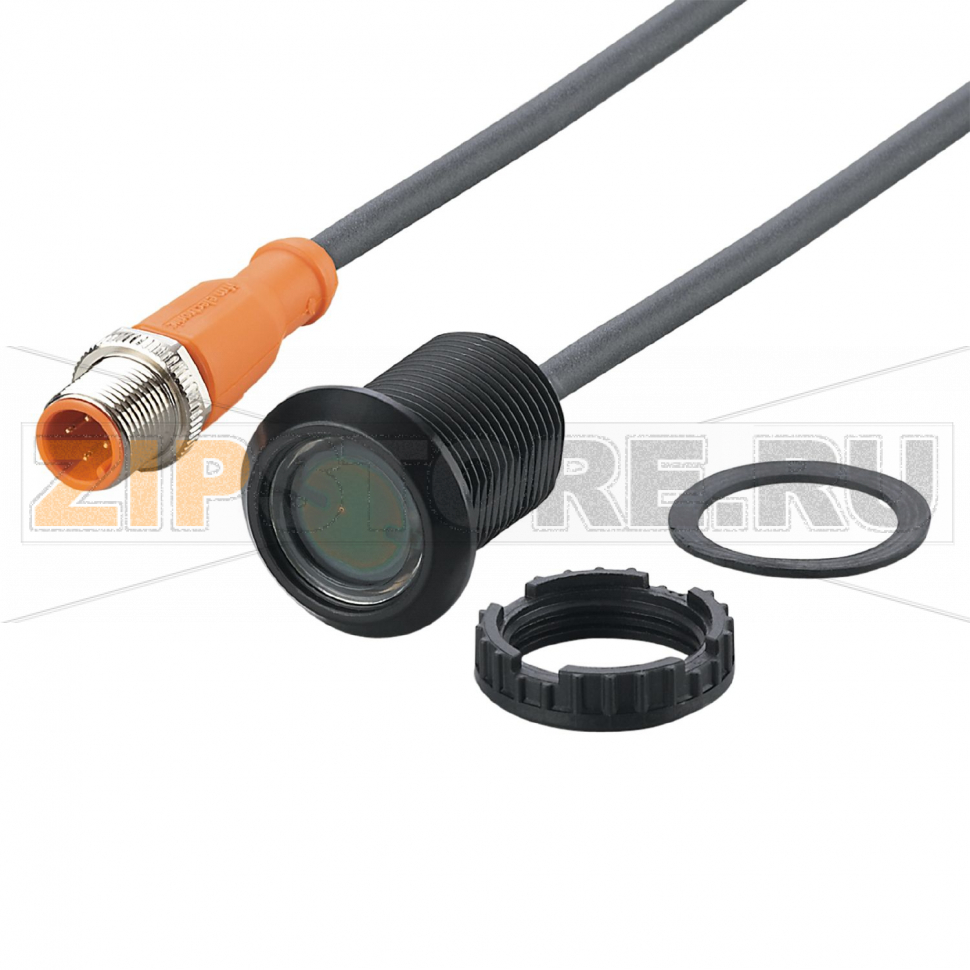

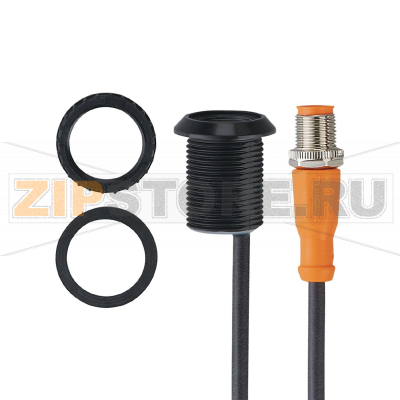

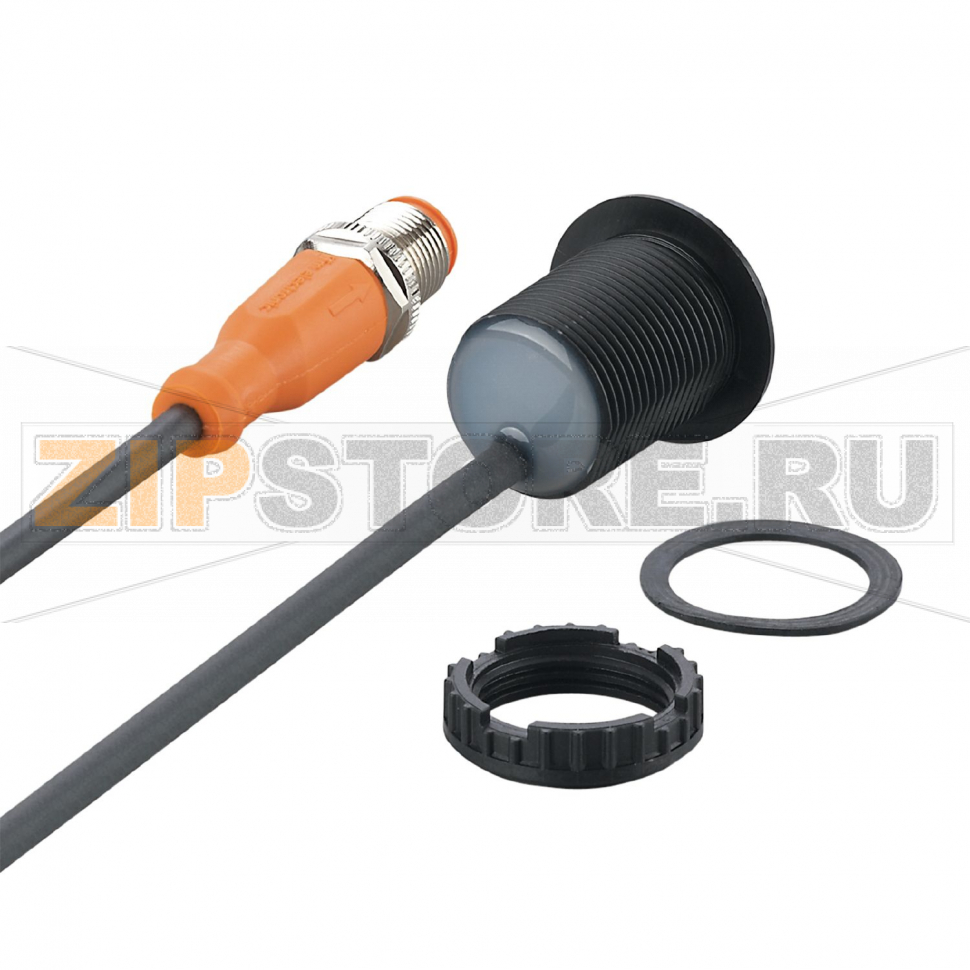

Кнопка емкостная с подсветкой IFM KT5102

Описание товара

• Емкостная кнопка с подсветкой
• Ø 29 / L = 31 mm
• NO; DC PNP; 3‑проводный
• 0,3 m PUR (полиуретан)‑кабель; M12 разъем
• Степени защиты: IP65, IP67, IP69K (спереди)
• Температура окружающей среды: −40…+85 °C

Емкостная кнопка IFM KT5102 (каталожный номер KTMDF-K-RBPKG/US/0,3M) предназначена для безынерционного запуска и управления функциями оборудования в панелях, пультах и корпусах машин. Подсветка обеспечивает наглядную индикацию состояния, а емкостной принцип исключает механический износ контактной группы. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности и интенсивной мойки, при этом герметизация лицевой части снижает риск попадания загрязнений в область сенсора. Короткий кабель с M12-разъемом упрощает подключение и сервис.

Назначение и применение

Кнопка используется в системах человек–машина, на линиях розлива и упаковки, в пищевой, фармацевтической и машиностроительной отрасли, а также в интерфейсах станков, конвейеров и тестовых установок. Емкостная технология позволяет срабатывать при касании оператором в перчатках (в зависимости от материала и толщины), что повышает удобство работы в производственных условиях.

Особенности и принцип работы

Сенсорная площадка реагирует на изменение емкости при приближении или касании, формируя PNP‑сигнал на выходе. Подсветка информирует о состоянии (например, ожидание, срабатывание), что упрощает диагностику на месте. Отсутствие механических ходов повышает ресурс и устойчивость к вибрациям. Герметичная лицевая часть облегчает санитарную обработку и защищает от брызг и струй при корректном монтаже в панель с уплотнением.

Типичные причины неисправностей

• Нарушение герметичности при неправильной установке в панель или ослаблении уплотнителя: попадание влаги и моющих средств в тыльную часть.
• Механические удары, чрезмерное усилие на лицевую поверхность, царапины и трещины экрана.
• Агрессивные химические среды, неподходящие моющие состава, длительное воздействие высоких температур и термоциклов.
• Ошибки электромонтажа: переполюсовка, перенапряжение, отсутствие защиты от бросков напряжения и наводок, плохое заземление.
• Повреждение кабеля или разъема: натяжение, перегиб ниже допустимого радиуса, вибрации, коррозия контактов, неплотно затянутый M12.
• Загрязнение поверхности сенсора пленкой воды, жира или пыли, влияющее на чувствительность и приводящее к ложным срабатываниям.
• Близость больших металлических масс или изменение конструкции панели, меняющее емкостные условия вокруг сенсора.

Как понять, что запчасть вышла из строя

• Отсутствие реакции на касание при наличии питания; индикатор подсветки не горит или горит нестабильно.
• Постоянное срабатывание без прикосновения (выход «залип»), частые ложные срабатывания или дрожание сигнала, фиксируемое контроллером.
• Подсветка работает, но выходной сигнал не меняется при касании (PNP NO не переключается).
• Прерывистая работа при шевелении кабеля или разъема, нагрев корпуса, запах перегрева, следы влаги за лицевой панелью.
• Следы коррозии на контактах M12, потемнение или помутнение лицевой поверхности, трещины в области сенсора.

Рекомендации по уходу и эксплуатации

• Проводить регулярный визуальный осмотр: целостность лицевой поверхности, состояние уплотнения и гайки крепления, отсутствие люфта в панели.
• Очищать мягкой безворсовой салфеткой с нейтральными моющими средствами; не применять абразивы, кетоны, ароматические растворители и жесткие щетки.
• При мойке высоконапорной струей направлять ее на лицевую часть в соответствии с требованиями, избегая воздействия на тыльную сторону и зону разъема.
• Периодически проверять момент затяжки M12-разъема и состояние О‑ринга; при необходимости заменить уплотнение, применяя совместимую смазку для резин.
• Исключить натяжение кабеля: обеспечить правильный ввод, петлю компенсации вибраций и соблюдение минимального радиуса изгиба.
• Проверять качество питания и наличие защиты от импульсных перенапряжений; соблюдать требования производителя к подключению и экранированию.
• Поддерживать чистоту сенсорной поверхности; при появлении налета влаги, жира или пыли выполнять очистку для стабильной чувствительности.
• Планово тестировать работоспособность: проверка срабатывания, стабильности индикации и корректности реакции выхода в составе системы.

Замена и совместимость

При замене используйте оригинальную запчасть IFM KT5102 (KTMDF-K-RBPKG/US/0,3M), соблюдая соответствие электрическому типу выхода и механическому исполнению. Перед установкой убедитесь в целостности уплотнителя, правильности посадки в панель и надежности соединения M12. Следует учитывать, что емкостная кнопка не является устройством аварийной остановки и не заменяет специализированные компоненты функциональной безопасности.

Характеристики
