Датчик емкостной IFM KQ6003

Описание товара

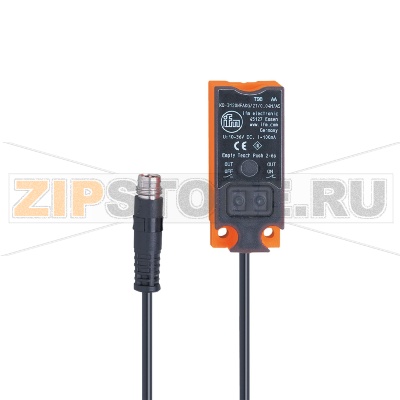

Датчик емкостной IFM KQ6003 (каталожный номер KQ-3120NFAKG/2T/0,04M/AS) предназначен для надежного бесконтактного контроля наличия и уровня материалов, в том числе диэлектриков: гранулятов, порошков, жидкостей, бумаги, дерева и пластика. Компактный корпус позволяет устанавливать устройство в стесненных местах, а переключаемая логика и тип выхода упрощают интеграцию в различные схемы автоматики. Короткий отрезок кабеля из ПВХ с разъемом M8 обеспечивает быструю замену и обслуживание в условиях производства.

Назначение и применение

IFM KQ6003 используется для контроля уровня в бункерах и резервуарах (в том числе через неметаллические стенки), детекции наличия изделий на конвейере, учета заполнения упаковки, контроля схода материала и сигнализации пересыпа. Также применяется в деревообработке, пищевом и фармацевтическом производстве, при изготовлении пластмассовых изделий и упаковки, где требуется стабильное срабатывание по материалам с различной диэлектрической проницаемостью.

Принцип работы

Емкостной принцип основан на измерении изменения электрической емкости между чувствительной поверхностью датчика и объектом. При приближении материала с отличной диэлектрической постоянной датчик фиксирует изменение поля и переключает выход. Такой способ одинаково эффективен для проводящих и непроводящих сред, что делает IFM KQ6003 универсальным в задачах уровня и присутствия.

Монтаж и подключение

Датчик рассчитан на установку «незаподлицо»; важно соблюдать минимальные расстояния до металлоконструкций и соседних датчиков, чтобы исключить паразитные срабатывания. Рекомендуется ровная, жесткая поверхность и корректная ориентация активной площадки на зону контроля. Подключение выполняется как к PNP-, так и к NPN-входам контроллера; логика NO/NC выбирается согласно схеме. Перед включением убедитесь в правильности распиновки, наличии надежного экранирования и заземления, а также в целостности уплотнений разъема M8. Кабельные линии прокладывайте вдали от силовых трасс и частотных преобразователей либо используйте экранированные линии и ферритовые фильтры.

Причины поломок

• Неправильное подключение (перепутанная полярность, несоответствие PNP/NPN, короткое замыкание нагрузки).
• Перенапряжения и импульсные помехи в сети питания, отсутствие защиты от бросков и наводок.
• Механические повреждения корпуса или активной поверхности, удары, вибрация сверх допустимого уровня.
• Нарушение герметичности разъема или кабельного ввода, попадание влаги и моющих средств внутрь.
• Агрессивные химические среды, несогласованные с материалами корпуса и кабеля ПВХ.
• Эксплуатация вне допустимого температурного диапазона или резкие термоудары.
• Сильное налипание пыли/брикетирование продукта на чувствительной поверхности, вызывающее ложные срабатывания.
• Неправильный монтаж заподлицо или слишком близко к металлу, ведущий к постоянному «залипанию» или уходу чувствительности.

Как понять, что запчасть вышла из строя

• Отсутствует индикация питания или она нестабильна при штатном напряжении.
• Выход не переключается на известной тестовой цели либо остается постоянно активным без объекта.
• Срабатывание «дрожит», наблюдаются частые ложные сигналы при неизменных условиях.
• Регулировка чувствительности не влияет на поведение датчика.
• По измерениям мультиметром состояние выхода не меняется при поднесении/удалении материала.
• Следы коррозии, влаги или потемнение в зоне разъема M8, перегрев корпуса, запах гари.

Рекомендации по уходу

• Периодически очищайте активную поверхность от пыли и налипаний мягкой салфеткой, без абразивов и агрессивных растворителей.
• Проверяйте состояние кабеля и разъема, подтяжку резьбовых соединений, сохранность уплотнительных колец.
• Раз в регламентный период контролируйте стабильность срабатывания на контрольной цели; при изменении продукта корректируйте чувствительность.
• Соблюдайте рекомендуемые расстояния до металлических поверхностей и соседних датчиков, исключайте монтаж «заподлицо» для этой модели.
• Разносите сигнальные линии от силовых кабелей, применяйте экранирование и сетевые фильтры при работе рядом с ПЧ и контактными нагрузками.
• При мойке под высоким давлением защищайте разъем и соединение, своевременно меняйте поврежденные уплотнения.
• Не допускайте работы за пределами допустимых температур; при пусках в холодных помещениях обеспечьте термостабилизацию.

IFM KQ6003 с номером KQ-3120NFAKG/2T/0,04M/AS обеспечивает надежный контроль присутствия и уровня для широкого спектра материалов. Грамотный монтаж, корректное подключение и регулярное обслуживание повышают стабильность работы и продлевают ресурс датчика в промышленной эксплуатации.
