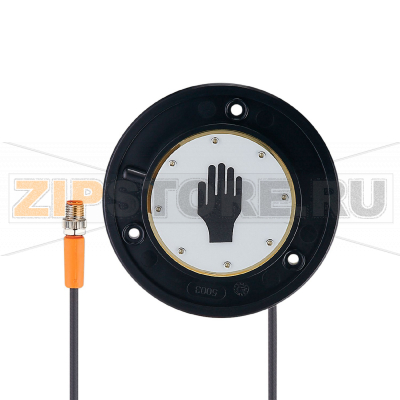

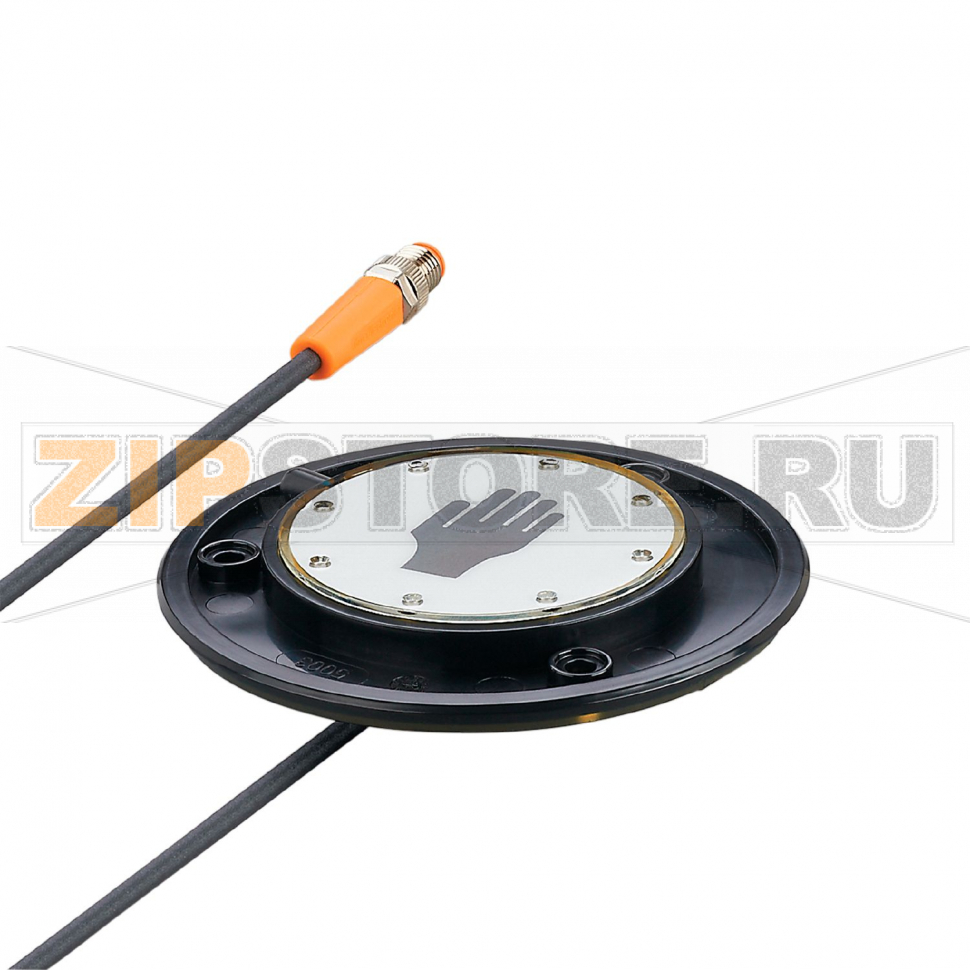

Датчик прикосновения емкостной IFM KT5007

Описание товара

• Емкостные датчики прикосновения
• Ø 96,9 / L = 11 mm
• NO
• DC NPN
• 0,3 m PUR (полиуретан)-кабель
• M8 разъем
• IP67
• IP69K (спереди)
• 3-проводный
• Температура окружающей среды −40…+85 °C

Емкостной датчик прикосновения IFM KT5007 (каталожный номер KTRDHOK-RANKG/AM/AS/0,3M) предназначен для безконтактного запуска и подтверждения команд прикосновением через неметаллическую поверхность. Плоская лицевая часть и высокая степень защиты спереди позволяют использовать его в условиях повышенной влажности, интенсивной мойки и частого контакта с моющими средствами. Конструкция рассчитана на интеграцию в панели операторских постов, дверцы шкафов управления, терминалы пользователей, где требуется надежное и гигиеничное управление без механического износа.

Принцип работы основан на изменении емкости сенсорной поверхности при приближении или касании пальца через стекло, пластик или композит. В отличие от механических кнопок, IFM KT5007 не имеет подвижных частей, за счет чего исключается дребезг контактов, снижается потребность в обслуживании и повышается ресурс. Версия с NPN и нормально-открытым выходом упрощает интеграцию в распространенные системы автоматики на постоянном токе.

Как понять, что запчасть вышла из строя

• Отсутствие переключения выхода при повторяющемся корректном прикосновении, хотя объект (палец) и условия те же.
• Самопроизвольные ложные срабатывания без прикосновения, устойчивое «залипание» выхода в активном состоянии.
• Нестабильная работа: то срабатывает, то нет, сильная зависимость от влажности при неизменной установке.
• Отсутствует индикация состояния (если имеется светодиод), либо она не соответствует фактическому выходу на контроллере.
• Визуальные дефекты: повреждение лицевой поверхности, трещины, следы протечек, коррозии на контактах разъема, надрыв кабеля 0,3 m PUR.

Типичные причины поломок

• Механические повреждения фронтальной поверхности из-за ударов, острых предметов или агрессивной чистки абразивами.
• Нарушение герметичности в зоне разъема или кабельного ввода из-за неправильного уплотнения, перегибов или натяжения кабеля.
• Электрические перегрузки: переполюсовка, перенапряжение, броски тока при коммутации индуктивных нагрузок без защитных цепей.
• Сильные электромагнитные помехи, плохое экранирование или общий провод, проложенный рядом с силовыми линиями.
• Отложения влаги, конденсат, пленка моющих средств на чувствительной зоне, имитирующие постоянное прикосновение.
• Неправильный монтаж за металлической или проводящей панелью без диэлектрической прокладки, что искажает электрическое поле.

Рекомендации по уходу и эксплуатации

• Очищать лицевую поверхность мягкой безворсовой салфеткой с нейтральными моющими средствами; избегать растворителей и абразивов.
• Регулярно проверять состояние уплотнений, резьбовых соединений и фиксацию M8-разъема; поддерживать сухость в зоне соединения.
• Контролировать отсутствие постоянной водяной пленки или налипаний на рабочей зоне; при необходимости скорректировать угол монтажа для стекания воды.
• Обеспечить разгрузку натяжения кабеля 0,3 m PUR и минимальные радиусы изгиба согласно требованиям к эластомерным оболочкам.
• Разносить силовые и сигнальные линии, применять фильтры/диоды подавления для катушек, заземлять панели по правилам ЭМС.
• При монтаже за непроводящими панелями соблюдать рекомендованную толщину и равномерный прижим; избегать пустот и люфтов.

Эксплуатационные примеры и заметки по интеграции

IFM KT5007 KTRDHOK-RANKG/AM/AS/0,3M удобен как сенсорная «кнопка» пуска/стопа, подтверждения выбора на терминалах, активации циклов мойки, открытия клапанов и т. п. Во влажных процессах и пищевом производстве помогает сохранять гигиеничность оборудования за счет гладкой фронтальной поверхности и возможности мойки под высоким давлением спереди. При проектировании рекомендуется предусмотреть четкую световую индикацию состояния на панели оператора, а также программно фильтровать слишком короткие касания, если это критично для процесса. Для исключения ложных срабатываний от брызг и конденсата полезно выбирать место установки вне прямого потока и ограничивать скопление жидкости на активной зоне.

Соблюдение указанных рекомендаций продлит срок службы емкостного датчика прикосновения IFM KT5007 и обеспечит стабильную работу в составе системы автоматизации.
