Все соединители для фиксированного монтажа (защёлкивающиеся версии для светильников, устройств, печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надёжной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги необходимы только для тонких многожильных выводов (штекер/розетка).
Примечание по защите от неправильного подсоединения:Применительно к рынку США: некоторые версии допускаются для размыкания цепи в соответствии с сертификатом UL в отдельных приложениях при токах ниже 16 А и напряжениях до 600 В. За подробной информацией обратитесь в местный офис продаж.
Электрические данные
| Примечание по контактному сопротивлению |
Сопротивление одного контакта: примерно 1 мОм Штекер/розетка: примерно 0,25 мОм |
Номинальные значения по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 250 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальный ток | 25 A |
| Примечание (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
Допуски по UL 1977
| Номинальное напряжение по UL 1977 (только заводская проводка) | 600 V |
| Номинальный ток по UL 1977 (только заводская проводка) | 23 A |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения в действие | Инструмент Вставка (Push-in) |
| Номинальное сечение | 4 мм² |
| Диапазон одножильных проводников | 0,5 … 4 мм² / 20 … 12 AWG |
| Одножильные, прямое подключение | 1,5 … 4 мм² / 16 … 12 AWG |
| Многожильные | 0,5 … 2,5 мм² / 20 … 14 AWG |
| Тонкие многожильные проводники | 0,5 … 4 мм² / 20 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 1,5 мм² / 20 … 16 AWG |
| Многожильные с неизолированным наконечником | 0,25 … 2,5 мм² / 20 … 14 AWG |
| Мин. сечение для вставного подключения (многожильные с изолированным наконечником) | 1,5 мм² / 16 AWG |
| Длина снятия изоляции | 9 мм / 0.35 inch |
| Примечание (длина снятия изоляции) | см. также упаковку или инструкцию |
| Число полюсов | 3 |
| Общее количество точек подключения | 6 |
| Общее число потенциалов | 3 |
| Функция заземления | с опережающим контактом GND |
| Направление ввода проводника относительно направления сочленения | 0 ° |

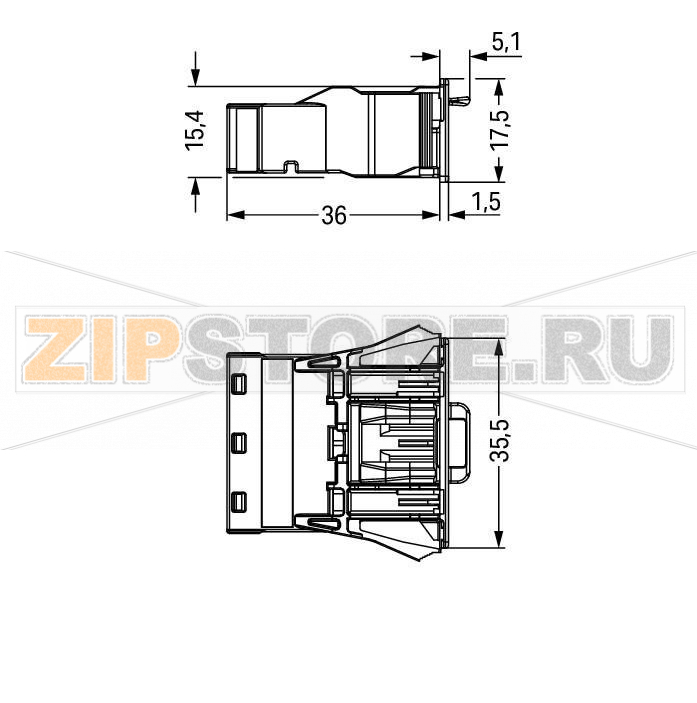

Геометрические данные
| Шаг контактов | 10 мм / 0.394 inch |
| Ширина | 35,5 мм / 1.398 inch |
| Высота | 17,5 мм / 0.689 inch |
| Длина | 36 мм / 1.417 inch |
Механические данные
| Кодирование | A |
| Сила сочленения штекерного соединения | примерно 20 … 70 Н (в зависимости от числа контактов) |
| Удерживающая сила штекерного соединения | при блокировке: > 80 Н |
| Расцепляющая сила штекерного соединения | при разблокировке: примерно 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов сочленения | около 200 без резистивной нагрузки; 100 при резистивной нагрузке IN = 25 A (испытано, 4 мм² / AWG 12) |

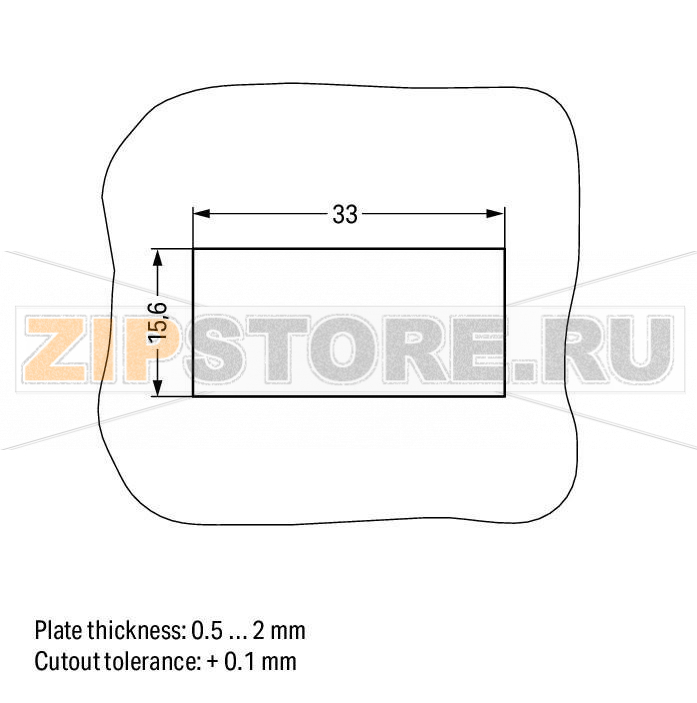

| Толщина стенки корпуса | 0,5 … 2 мм / 0.02 … 0.079 inch |
| Тип монтажа | Защёлкивание (Snap-in) |
| Маркировка потенциалов | L, N |
| Степень защиты | IP20 |
| Примечание по степени защиты | Только в состыкованном состоянии (компактные разъёмы не предназначены для открытых, легко доступных зон) |
| Применение | Общие силовые сети |
Штекерное соединение
| Тип контакта (штекерный разъём) | Штекер (мужской контакт) |
| Тип соединения разъёма | для проводников |
| Защита от ошибочного соединения | Да |
| Защёлка | Фиксирующий рычаг |
| Наличие фиксирующего рычага | Да |
Материалы
| Цвет | чёрный |
| Изоляционный материал | Полиамид (PA66) |
| Материал пружины зажима | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медь или медный сплав, с обработанной поверхностью |
| Пожарная нагрузка | 0,259 MJ |
| Вес | 12,2 g |
Требования к окружающей среде
| Температура обработки | -5 … +40 °C |
| Постоянная рабочая температура | -35 … +85 °C |
| Примечание по постоянной рабочей температуре | Изоляционные компоненты рассчитаны на температуры до 105 °C |
Коммерческие данные
| Группа продукции | 20 (WINSTA) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4044918254199 |
| Код ТН ВЭД | 85366990990 |
Wago 770-713 — защёлкивающийся штекер семейства WINSTA, предназначенный для быстрого и надёжного подсоединения проводников в силовых и осветительных линиях. Конструкция обеспечивает стабильный контакт и фиксированное положение в панели или корпусе оборудования, что особенно важно в условиях вибраций и частых тепловых циклов. Фиксирующий рычаг исключает самопроизвольное расстыковывание, а система кодирования предотвращает ошибочное сопряжение с разъёмами другого исполнения.
Область применения Wago 770-713 — распределительные шкафы, модульные осветительные системы, подключение приборов и готовых кабельных сборок. Пружинная технология Push-in CAGE CLAMP упрощает монтаж и снижает требования к инструменту: одножильные проводники вставляются напрямую, многожильные — с использованием подходящих наконечников. Двойные точки подключения на полюс позволяют организовывать петли и перемычки, сокращая время инсталляции и количество дополнительных клемм.
Типичные причины отказов связаны с нарушением правил монтажа и эксплуатации. К ним относятся: использование проводников неподходящего сечения или класса, недостаточная или чрезмерная длина снятия изоляции, загрязнение контактной зоны (пыль, влага, химические вещества), превышение допустимых токовых нагрузок и температур, частое расстыковывание сверх ресурса соединения, механические повреждения корпуса или фиксирующего рычага. Отдельно стоит выделить ослабление зажима из‑за неполной посадки проводника или его вытягивания при отсутствии разгрузки натяжения.
Распознать неисправность можно по ряду признаков: локальный перегрев (ощутимое тепло, потемнение изоляции), запах гари, следы искрения или нагар на контактных поверхностях, изменение усилия фиксации (люфт штекера в посадочном месте), самопроизвольное выпадение проводника, нестабильная работа подключённой нагрузки (мигание, просадка напряжения), визуальная деформация пружинного элемента или трещины корпуса. При обнаружении таких симптомов соединение необходимо немедленно вывести из эксплуатации и заменить элементы.
Рекомендации по уходу и эксплуатации: соблюдать чистоту контактной зоны, избегать попадания влаги и агрессивных сред; контролировать длину зачистки в соответствии с инструкцией; для многожильных проводников применять подходящие наконечники; не превышать ресурс по числу циклов сочленения и не использовать повреждённые фиксирующие рычаги; регулярно осуществлять визуальный осмотр на предмет нагрева, потемнений и трещин; обеспечивать разгрузку натяжения кабелей и отсутствие изгибающей нагрузки на входе; соблюдать температурные и токовые условия применения. При необходимости перекоммутации использовать совместимые ответные части WINSTA с соответствующим кодированием. Соблюдение этих правил продлит срок службы Wago 770-713 и сохранит надёжность электрического соединения.
| Производитель | Wago |
| Заказ кратно | 100 |
| Минимальный заказ | 100 |
| Вес | 0 кг |
| Длина | 36 мм |
| Ширина | 35.5 м |
