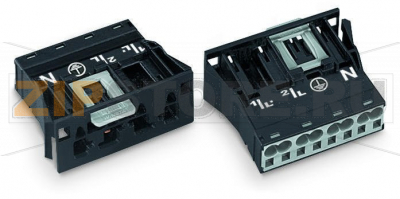

Защелкивающийся штекер; 4-пол.; Код. A; 4,00 mm; черные Wago 770-714

Name: Защелкивающийся штекер; 4-пол.; Код. A; 4,00 mm; черные Wago 770-714
Brand: Wago
SKU: 770-714

Каталожный номер 770-714

Защелкивающийся штекер; 4-пол.; Код. A; 4,00 mm; черные Wago 770-714 Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.Two wire connections per pole for loops or bridgesAdditional variable coding is possible....

Защелкивающийся штекер; 4-пол.; Код. A; 4,00 mm; черные Wago 770-714 - Защелкивающийся штекер; 4-пол.; Код. A; 4,00 mm; черные Wago 770-714

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "160642" ["product_id"]=> string(6) "223321" ["id_1c"]=> NULL ["sku"]=> string(7) "770-714" ["sort"]=> string(1) "1" ["name"]=> string(7) "770-714" ["image_id"]=> NULL ["price"]=> float(242) ["primary_price"]=> string(8) "2.547292" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(242) ["unconverted_price"]=> float(2.54) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(242) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 242 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Защита от неправильного соединения и обслуживание не требуется
Технология пружинного зажима Push-in CAGE CLAMP® позволяет жесткие проводники просто вставлять в клемму
Два подключения на полюс для организации петель или перемычек
Возможна дополнительная переменная кодировка

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств, печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только для тонких многожильных выводов (штекер/розетка).

Примечание по защите от неправильного подсоединения:

Все компоненты WINSTA® на 100% защищены от следующих сценариев ошибочного соединения:

подсоединение с другим числом контактов;
подсоединение с поворотом на 180°;
подсоединение с поперечным смещением;
подсоединение по одному контакту.

Информация по безопасности (USR):

Примечание для рынка США: некоторые версии также могут использоваться для коммутации тока в соответствии с сертификатом UL в отдельных приложениях при токах ниже 16 А и напряжениях до 600 В. За дополнительной информацией обращайтесь в местный офис продаж.

Электрические данные

Примечание по контактному сопротивлению

контактное сопротивление ≈ 1 мОм

соединение «штекер–розетка» ≈ 0,25 мОм

Рейтинги по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	25 A
Пояснение	Категория перенапряжения III / Степень загрязнения 3

Одобрения по UL 1977

Номинальное напряжение по UL 1977 (только заводская проводка)	600 V
Номинальный ток по UL 1977 (только заводская проводка)	23 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Способ приведения	Инструмент Push-in
Номинальное сечение проводника	4 мм²
Диапазон сечений (одножильные)	0,5 … 4 мм² / 20 … 12 AWG
Одножильные, прямое вставление	1,5 … 4 мм² / 16 … 12 AWG
Многожильные	0,5 … 2,5 мм² / 20 … 14 AWG
Тонкие многожильные	0,5 … 4 мм² / 20 … 12 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм² / 20 … 16 AWG
Многожильные с неизолированным наконечником	0,25 … 2,5 мм² / 20 … 14 AWG
Мин. сечение для вставки (многожильный с изолированным наконечником)	1,5 мм² / 16 AWG
Длина зачистки	9 мм / 0.35 inch
Примечание (зачистка)	см. также упаковку или инструкцию
Число полюсов	4
Общее число точек подключения	8
Общее число потенциалов	4
Функция заземления	с предваряющим контактом GND
Направление ввода проводника к направлению сочленения	0 °

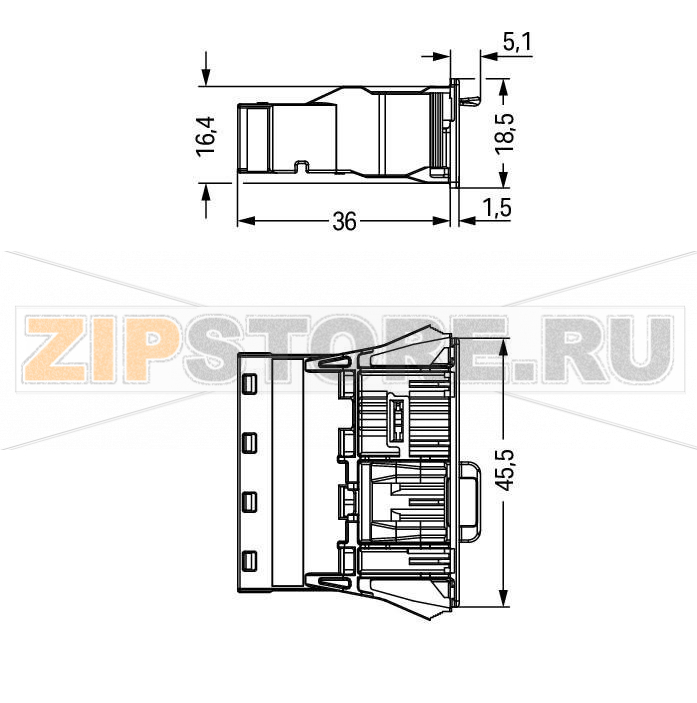

Геометрические данные

Шаг контактов	10 мм / 0.394 inch
Ширина	45,5 мм / 1.791 inch
Высота	18,5 мм / 0.728 inch
Длина	36 мм / 1.417 inch

Механические данные

Кодирование	A
Сила сочленения	≈ 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила	при блокировке: > 80 Н
Сила разъединения	при разблокировке: ≈ 20 … 70 Н (зависит от числа контактов)
Число циклов сочленения	≥ 200 без нагрузki; 100 с резистивной нагрузкой IN = 25 A (проверено, 4 мм² / AWG 12)
Толщина панели корпуса	0,5 … 2 мм / 0.02 … 0.079 inch
Тип монтажа	Защелкивающийся (Snap-in)
Маркировка потенциалов	N, 2/L, 1/L'
Степень защиты	IP20
Примечание по степени защиты	Только в состыкованном состоянии (компактные разъемы не предназначены для использования в открытых, легко доступных зонах)
Область применения	Общие сетевые приложения

Штекерное соединение

Тип контакта (подключаемый разъем)	Штекер (male)
Тип подключения разъема	для проводников
Защита от неправильного сочленения	Да
Защелка	фиксирующий рычаг
Фиксирующий рычаг	да

Материалы

Цвет	черный
Изоляционный материал	Полиамид (PA66)
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав с покрытием
Пожарная нагрузка	0,326 MJ
Масса	15,9 g

Требования к окружающей среде

Температура монтажа (обработки)	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание	Изолирующие материалы рассчитаны до 105 °C

Коммерческие данные

Группа товара	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4044918254748
Код ТН ВЭД	85366990990

Защелкивающийся штекер WAGO 770-714 серии WINSTA предназначен для быстрого и надежного подключения в системах электроснабжения зданий, светотехнике и в составе распределительных шкафов. Конструкция рассчитана на монтаж в вырез панели с фиксацией защелками и обеспечивает стабильный контакт без обслуживания благодаря технологии Push-in CAGE CLAMP. Наличие двух подключений на каждый полюс позволяет организовать шлейфовое подключение и упростить разводку линий без дополнительных клеммников.

Корпус из полиамида выдерживает эксплуатационные нагрузки и температурные колебания, а пружинные зажимы из CrNi-стали обеспечивают постоянное контактное усилие, компенсируя вибрации и температурные расширения. Кодирование «A» и защита от ошибочного соединения исключают перепутывание полюсов при сборке и обслуживании. Фиксирующие рычаги предотвращают самопроизвольное разъединение, что критично для сетевых цепей и осветительных линий.

Типичные причины отказов

Перегрев из-за несоответствия сечения проводника, превышения тока или плохой подготовки жил (недостаточная зачистка, «распушенные» жилы без наконечника).
Механическое повреждение корпуса или фиксирующего рычага при неправильной установке/снятии.
Повышенное переходное сопротивление вследствие загрязнения, коррозии или попадания влаги, особенно при нарушении условий IP20.
Износ контактов при превышении допустимого числа циклов сочленения или при частых разъем/вставка под нагрузкой.
Нарушение посадки в панели при несоблюдении рекомендуемой толщины и геометрии выреза.

Как понять, что компонент вышел из строя

Локальный нагрев или запах перегрева, потемнение/обесцвечивание корпуса, следы оплавления вокруг клемм.
Нестабильный контакт: мигание светильников, прерывистая работа нагрузки, падение напряжения на участке.
Ослабление фиксации: штекер легко выходит из розетки, не защелкивается рычаг.
Визуальные дефекты: трещины, сколы пластика, деформация или коррозия контактных частей.
Повышенное сопротивление цепи по измерениям, нагрев под номинальной нагрузкой.

Рекомендации по эксплуатации и уходу

Подбирайте сечение проводника согласно требованиям и используйте длину зачистки 9 мм; для многожильных жил предпочтительны наконечники НШвИ.
Жесткие проводники вставляйте напрямую (Push-in); многожильные — вводите с помощью инструмента или с наконечником, не допускайте перекоса жил.
Стыкуйте/расстыкуйте разъемы без нагрузки; контролируйте полную фиксацию рычага после соединения.
Соблюдайте условия IP20: защищайте узел от пыли и влаги, не применяйте в открытых, легко доступных зонах без дополнительной защиты.
Не превышайте рекомендуемое число циклов сочленения; регулярно осматривайте на предмет нагрева и механических повреждений.
Соблюдайте температурные ограничения среды и хранения; при монтаже не допускайте излишних усилий и ударных нагрузок.

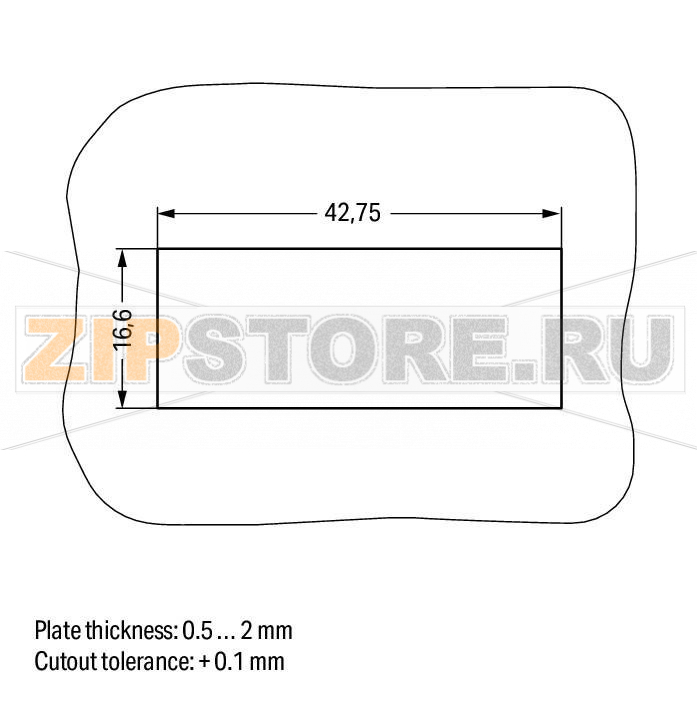

Для панельного монтажа выдерживайте рекомендуемую толщину и размеры проема, чтобы обеспечить надежную защелкивающуюся фиксацию.

WAGO 770-714 — практичное решение для модульного электромонтажа в зданиях и на объектах, где важны быстрая инсталляция, безопасная коммутация и единая совместимость в рамках системы WINSTA.
