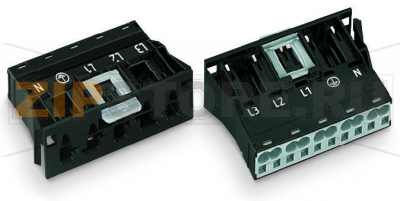

Защелкивающийся штекер; 5-пол.; Код. A; 4,00 mm; черные Wago 770-715

Name: Защелкивающийся штекер; 5-пол.; Код. A; 4,00 mm; черные Wago 770-715
Brand: Wago
SKU: 770-715

Каталожный номер 770-715

Защелкивающийся штекер; 5-пол.; Код. A; 4,00 mm; черные Wago 770-715 Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.Two wire connections per pole for loops or bridgesAdditional variable coding is possible....

Защелкивающийся штекер; 5-пол.; Код. A; 4,00 mm; черные Wago 770-715 - Защелкивающийся штекер; 5-пол.; Код. A; 4,00 mm; черные Wago 770-715

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "160662" ["product_id"]=> string(6) "223341" ["id_1c"]=> NULL ["sku"]=> string(7) "770-715" ["sort"]=> string(1) "1" ["name"]=> string(7) "770-715" ["image_id"]=> NULL ["price"]=> float(305) ["primary_price"]=> string(7) "3.21043" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(305) ["unconverted_price"]=> float(3.2) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(305) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1088 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1155 (10) { ["id":"shopDimensionValue":private]=> string(4) "6720" ["value":"shopDimensionValue":private]=> string(2) "36" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.036" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1153 (10) { ["id":"shopDimensionValue":private]=> string(4) "6725" ["value":"shopDimensionValue":private]=> string(4) "55.5" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "55.5" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 305 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Защита от неправильного соединения и отсутствие необходимости обслуживания
Технология пружинных клемм Push-in CAGE CLAMP® позволяет вставлять однопроволочные проводники без инструмента
Два подключения проводников на полюс для организации петель или мостиков
Возможна дополнительная переменная кодировка

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для светильников, устройств, всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только для тонких многопроволочных выводов (штекер/розетка).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® имеют 100% защиту от следующих ошибок подключения:
a) подсоединение с другим числом контактов
b) подсоединение с поворотом на 180°
c) подсоединение с поперечным смещением
d) подсоединение по одному контакту Информация по безопасности:

Примечание для рынка США (USR): Некоторые версии могут использоваться для размыкания цепи в соответствии с сертификатом UL в отдельных приложениях при токах ниже 16 A и напряжениях до 600 V. За дополнительной информацией обращайтесь в местный офис продаж.

Электрические данные

Примечание по контактному сопротивлению

Сопротивление контакта: примерно 1 мОм

Штекер/розетка: примерно 0,25 мОм

Номинальные данные по IEC/EN 60664-1

Норматив	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	25 A
Пояснение (номиналы)	(III / 3) Категория перенапряжения III / Степень загрязнения 3

Сертификации по UL 1977

Номинальное напряжение по UL 1977 (только заводская проводка)	600 V
Номинальный ток по UL 1977 (только заводская проводка)	23 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Инструмент Вставка (Push-in)
Номинальное сечение	4 мм²
Диапазон однопроволочных проводников	0,5 … 4 мм² / 20 … 12 AWG
Однопроволочные, прямое вставление	1,5 … 4 мм² / 16 … 12 AWG
Многопроволочные	0,5 … 2,5 мм² / 20 … 14 AWG
Тонкие многопроволочные	0,5 … 4 мм² / 20 … 12 AWG
Многопроволочные с изолированным наконечником	0,25 … 1,5 мм² / 20 … 16 AWG
Многопроволочные с неизолированным наконечником	0,25 … 2,5 мм² / 20 … 14 AWG
Мин. сечение для вставки (многопроволочные с изол. наконечником)	1,5 мм² / 16 AWG
Длина снятия изоляции	9 мм / 0.35 inch
Примечание (длина снятия изоляции)	см. также упаковку или инструкцию
Число полюсов	5
Общее число точек подключения	10
Общее число потенциалов	5
Функция заземления	с предваряющим контактом PE (GND)
Направление ввода проводников относительно стыковки	0 °

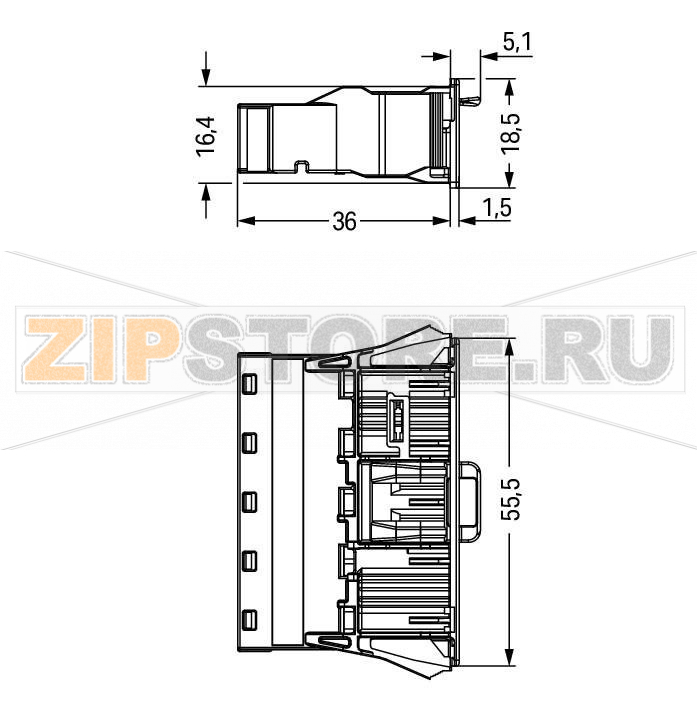

Геометрические данные

Шаг контактов	10 мм / 0.394 inch
Ширина	55,5 мм / 2.185 inch
Высота	18,5 мм / 0.728 inch
Длина	36 мм / 1.417 inch

Механические данные

Кодировка	A
Сила сочленения штекерного соединения	≈ 20 … 70 Н (зависит от числа контактов)
Удерживающее усилие	при заблокированном состоянии: > 80 Н
Усилие разъединения	при разблокированном состоянии: ≈ 20 … 70 Н (зависит от числа контактов)
Число циклов сочленения	≥ 200 без резистивной нагрузки; 100 при резистивной нагрузке In = 25 A (испытано с 4 мм² / AWG 12)

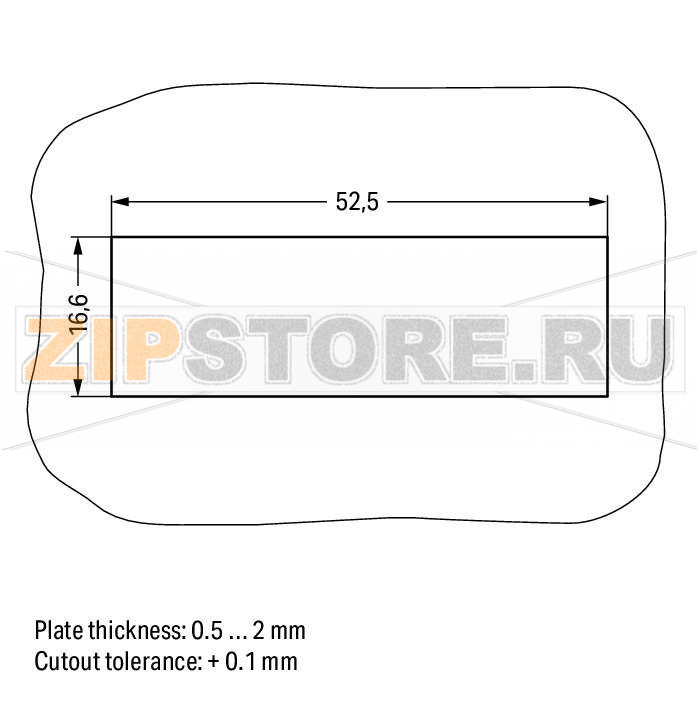

Толщина панели (корпуса) для защелкивания	0,5 … 2 мм / 0.02 … 0.079 inch
Тип монтажа	Защелкивание (Snap-in)
Маркировка потенциалов	PE, N, L1, L2, L3
Степень защиты	IP20
Примечание по степени защиты	Только в сочлененном состоянии (компактные соединители не предназначены для открытых, легко доступных зон)
Применение	Общие сетевые приложения

Штекерное соединение

Тип контакта (разъемное соединение)	Штекер (male)
Тип подключения разъема	для проводников
Защита от несовместимого сочленения	Да
Защелка	рычаг блокировки
Рычаг блокировки	да

Материалы

Цвет	черный
Изоляционный материал	Полиамид (PA66)
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	0,398 MJ
Вес	19,3 g

Требования к условиям эксплуатации

Температура обработки (монтажа)	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание по постоянной рабочей температуре	Изолирующие компоненты рассчитаны на температуры до 105 °C

Коммерческие данные

Группа товаров	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4055143375870
Код ТН ВЭД	85366990990

WAGO 770-715 — это защелкивающийся штекер серии WINSTA, рассчитанный на использование в системах распределения электроэнергии зданий, осветительных линиях и модульных инсталляциях. Конструкция с кодировкой A предотвращает ошибочное соединение, а рычаг блокировки обеспечивает надежную фиксацию в паре. Пружинная технология Push-in CAGE CLAMP® позволяет быстро и безопасно подключать подходящие проводники без обслуживания в течение всего срока эксплуатации. Два входа на полюс упрощают выполнение петель и разветвлений, что снижает время монтажа на объекте.

Корпус рассчитан на установку методом защелкивания в панель или корпус оборудования, что исключает необходимость дополнительных крепежных элементов. Разъем предназначен для применения в общих сетевых цепях и соответствует современным требованиям по электрической и механической безопасности. Благодаря продуманной геометрии и четкой маркировке потенциалов, WAGO 770-715 хорошо интегрируется в типовые схемы питания трехфазных и однофазных потребителей, а предваряющий защитный контакт повышает безопасность во время сочленения.

Возможные причины неисправностей

Механические повреждения корпуса или рычага блокировки из-за ударов, чрезмерного усилия при сочленении/расчленении
Перегрев вследствие превышения допустимой нагрузки, плохого контакта при неправильной подготовке проводника или несоответствии сечения
Коррозия контактов при воздействии влаги, конденсата или агрессивных сред
Загрязнение, попадание пыли и строительного мусора в контактную зону
Превышение допустимого числа циклов соединения/разъединения, износ упругих элементов
Неправильная длина снятия изоляции, неполная вставка проводника, применение неподходящих наконечников
Эксплуатация вне рекомендуемого диапазона температур или в незащищенных доступных зонах (не по IP)

Как понять, что деталь вышла из строя

Повышенный нагрев, потемнение или оплавление пластика в зоне контактов
Запах гари, следы искрения, обугливание, изменение цвета металлизации
Нестабильный контакт: мерцание освещения, периодические отключения, падение напряжения под нагрузкой
Ослабление фиксации: штекер не удерживается в паре, сломан рычаг блокировки
Выход/вылет проводника при небольшом усилии, невозможность корректной стыковки
Коррозионные пятна, следы влаги внутри корпуса

Рекомендации по эксплуатации и уходу

Подбирайте проводники допустимых типов и сечений, соблюдайте рекомендованную длину зачистки
Убедитесь в полной вставке проводника и срабатывании пружинного зажима; при необходимости используйте инструмент согласно инструкции
Перед сочленением проверяйте целостность рычага блокировки и отсутствие загрязнений в гнездах
Не превышайте допустимую нагрузку и число циклов сочленения; избегайте рывков и перекосов при подключении
Эксплуатируйте разъем в пределах допустимых температур и только в сочлененном состоянии в зонах, соответствующих IP20
Периодически осматривайте на предмет нагрева и следов износа; при обнаружении дефектов заменяйте узел
Чистку выполняйте в обесточенном состоянии сухой мягкой щеткой или безворсовой салфеткой с изопропиловым спиртом; не применяйте смазки
Используйте кодировку для разведения цепей и предотвращения ошибочного подключения

Соблюдение этих рекомендаций позволит сохранить надежность соединений WAGO 770-715 в системах электроснабжения и снизить риск отказов в процессе эксплуатации.
