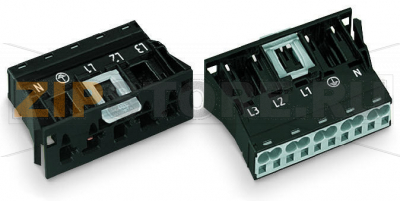

Защелкивающийся штекер; 5-пол.; Код. P; 4,00 mm; красные Wago 770-2315

Name: Защелкивающийся штекер; 5-пол.; Код. P; 4,00 mm; красные Wago 770-2315
Brand: Wago
SKU: 770-2315

Каталожный номер 770-2315

Защелкивающийся штекер; 5-пол.; Код. P; 4,00 mm; красные Wago 770-2315 Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.Two wire connections per pole for loops or bridgesAdditional variable coding is possible....

Защелкивающийся штекер; 5-пол.; Код. P; 4,00 mm; красные Wago 770-2315 - Защелкивающийся штекер; 5-пол.; Код. P; 4,00 mm; красные Wago 770-2315

Розничная цена

4 $ с НДС

array(34) { ["id"]=> string(6) "160676" ["product_id"]=> string(6) "223355" ["id_1c"]=> NULL ["sku"]=> string(8) "770-2315" ["sort"]=> string(1) "1" ["name"]=> string(8) "770-2315" ["image_id"]=> NULL ["price"]=> float(402) ["primary_price"]=> string(8) "4.231452" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(402) ["unconverted_price"]=> float(4.23) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(402) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 402 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Защита от ошибочного соединения и отсутствие необходимости в обслуживании
Технология пружинных клемм Push-in CAGE CLAMP® позволяет вставлять однопроволочные проводники без инструмента
Два присоединения на полюс для организации петель и перемычек
Возможна дополнительная переменная кодировка

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для светильников, устройств, печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только для тонких многопроволочных выводов (штекер/розетка).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a) подсоединение другого числа контактов
b) подсоединение с поворотом на 180°
c) подсоединение с поперечным смещением
d) подсоединение одного контакта Информация по безопасности (USR):

Для рынка США: некоторые версии могут использоваться для разрыва тока в соответствии с сертификатом UL в отдельных приложениях при токах ниже 16 A и напряжении до 600 V. За подробной информацией обращайтесь в местный офис продаж.

Электрические данные

Примечание по контактному сопротивлению

Сопротивление контакта ≈ 1 мОм

Штекер/розетка: сопротивление контакта ≈ 0,25 мОм

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	25 A
Примечание (номиналы)	(III / 3) Категория перенапряжения III / Степень загрязнения 3

Допуски по UL 1977

Номинальное напряжение (только заводская проводка)	600 V
Номинальный ток (только заводская проводка)	23 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Способ приведения в действие	Инструмент Push-in
Номинальное сечение	4 мм²
Диапазон однопроволочных	0,5 … 4 мм² / 20 … 12 AWG
Однопроволочные, подключение путем вставки	1,5 … 4 мм² / 16 … 12 AWG
Многопроволочные	0,5 … 2,5 мм² / 20 … 14 AWG
Тонкие многопроволочные	0,5 … 4 мм² / 20 … 12 AWG
С изолированным наконечником	0,25 … 1,5 мм² / 20 … 16 AWG
С неизолированным наконечником	0,25 … 2,5 мм² / 20 … 14 AWG
Мин. сечение для вставки (изол. наконечник)	1,5 мм² / 16 AWG
Длина зачистки	9 мм / 0.35 inch
Примечание (длина зачистки)	см. также упаковку или инструкцию
Число полюсов	5
Общее число точек соединения	10
Общее число потенциалов	5
Функция заземления	с предваряющим GND-контактом
Направление ввода проводника к направлению сочленения	0°

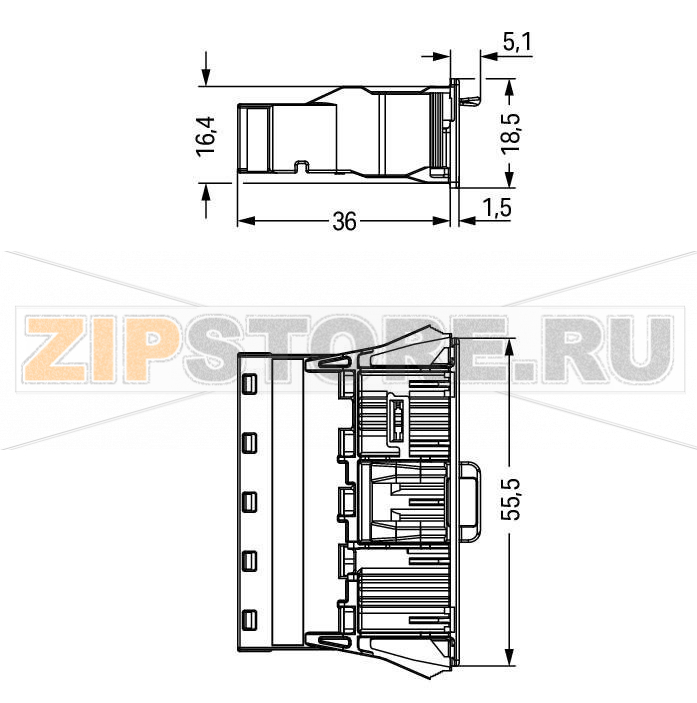

Геометрические данные

Шаг контактов	10 мм / 0.394 inch
Ширина	55,5 мм / 2.185 inch
Высота	18,5 мм / 0.728 inch
Длина	36 мм / 1.417 inch

Механические данные

Кодирование	P
Сила сочленения	≈ 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила	при блокировке: > 80 Н
Расцепляющая сила	при разблокировке: ≈ 20 … 70 Н (зависит от числа контактов)
Число циклов сочленения	200 без резистивной нагрузки; 100 при резистивной нагрузке IN = 25 A (испытано, 4 мм²/AWG 12)

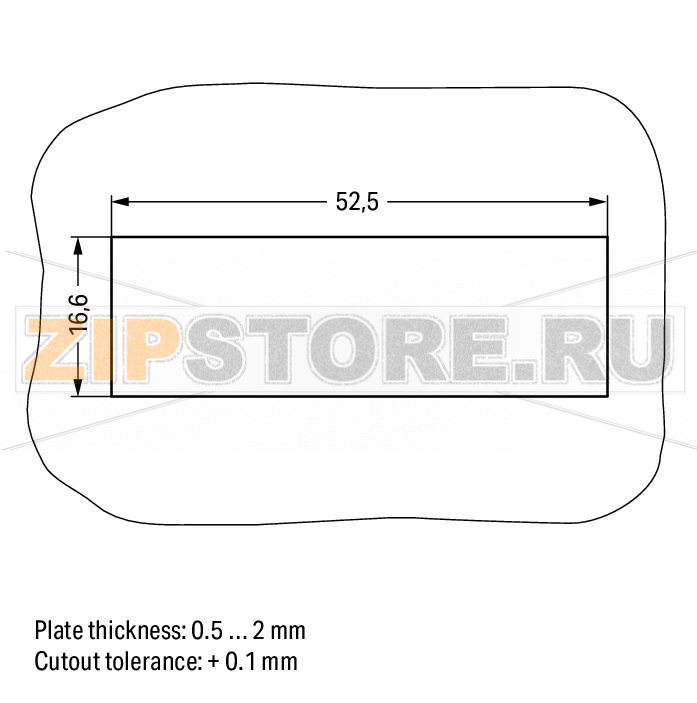

Толщина листа корпуса	0,5 … 2 мм / 0.02 … 0.079 inch
Тип монтажа	Защелкивание (Snap-in)
Маркировка	N, L1, L2, L3
Степень защиты	IP20
Примечание по степени защиты	Только в сочлененном состоянии (компактные соединители не предназначены для открытых, легко доступных зон)
Маркировка потенциалов	N, L1, L2, L3
Применение	Компьютерные приложения (ИБП)

Штекерное соединение

Тип контакта	Штекер (male)
Тип подключения разъема	для проводников
Защита от ошибочного соединения	Да
Защелка	рычаг фиксации
Фиксирующий рычаг	да

Материалы

Цвет	красный
Изоляционный материал	Полиамид (PA66)
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	0,383 MJ
Вес	18,1 g

Требования к окружающей среде

Температура монтажа	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание	Изоляционные компоненты рассчитаны на 105 °C

Коммерческие данные

Группа продукта	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143375894
Таможенный код	85366990990

Описание

Защелкивающийся штекер WAGO 770-2315 (5-полюсный, код P, красный) предназначен для быстрого и безопасного соединения силовых цепей в осветительных установках, оборудовании, шкафах управления и системах бесперебойного питания. Концепция Push-in CAGE CLAMP® позволяет подключать однопроволочные проводники без инструмента, а многопроволочные – с помощью стандартного инструментального отвода. Два присоединения на полюс упрощают организацию петель и параллельных отводов, что особенно удобно при монтажах с последовательной разводкой. Защита от ошибочного соединения и фиксирующий рычаг обеспечивают надежную фиксацию и правильную стыковку совместимых компонентов WINSTA®, снижая риск отказов при эксплуатации.

Конструкция штекера рассчитана на панельный монтаж защелкиванием, что ускоряет инсталляцию на корпусах толщиной в заданном диапазоне. Предваряющий GND-контакт способствует безопасному заземлению при сочленении. Решение ориентировано на длительную безотказную работу, в том числе при частых отключениях/подключениях в пределах заявленного ресурса. Компактные габариты и степень защиты IP20 в сочлененном состоянии соответствуют применению внутри оборудования и распределительных узлов.

Типичные причины отказов

Перегрев из-за превышения допустимого тока или использования неподходящего сечения проводника
Повышенное переходное сопротивление при неверной длине зачистки, неполной вставке проводника или загрязнении контактной зоны
Механическое повреждение корпуса/рычага фиксации вследствие рывков, перекосов при стыковке или превышения числа циклов
Коррозия контактов при воздействии влаги, агрессивных сред или конденсата
Неправильная кодировка/подбор ответной части, попытка принудительного соединения

Признаки неисправности

Повышенное нагревание, запах перегретого пластика, потемнение или оплавление
Периодические обрывы питания, «мигание» нагрузки, нестабильное соединение
Невозможность полного защелкивания, слабая фиксация, люфт штекера в панели
Видимые трещины, сколы, деформация корпуса или рычага
Следы окисления/налета на токопроводящих частях

Рекомендации по эксплуатации и уходу

Соблюдайте допустимые токовые нагрузки и используйте рекомендованные сечения; для тонких многопроволочных применяйте наконечники
Зачищайте провод на 9 мм, контролируйте полную посадку: легкая тяга за проводник после подключения не должна извлекать его
При сочленении избегайте перекоса; всегда проверяйте фиксацию рычагом до щелчка
Не используйте в открытых зонах; защищайте от пыли и влаги, применяйте защитные колпачки на разомкнутых линиях
Периодически осматривайте соединение на предмет нагрева, ослабления фиксации и загрязнения; при признаках износа замените штекер
Соблюдайте совместимость по кодировке (P) и используйте только оригинальные ответные части WINSTA®
Не превышайте ресурс по числу циклов; не применяйте агрессивные растворители для чистки
Монтаж проводите при рекомендуемой температуре окружающей среды и в соответствии с инструкцией производителя

WAGO 770-2315 — практичный элемент модульной системы WINSTA®, который обеспечивает быстрое и безопасное подключение без компромиссов по надежности при грамотном подборе параметров и соблюдении правил монтажа.
