Зажимная скоба для экрана; шириной 19 мм; диаметр совместимого проводника; 7 ... 16 мм Wago 790-116

Name: Зажимная скоба для экрана; шириной 19 мм; диаметр совместимого проводника; 7 ... 16 мм Wago 790-116
Brand: Wago
SKU: 790-116

Каталожный номер 790-116

Розничная цена

8 $ с НДС

array(34) { ["id"]=> string(6) "140958" ["product_id"]=> string(6) "203643" ["id_1c"]=> NULL ["sku"]=> string(7) "790-116" ["sort"]=> string(1) "1" ["name"]=> string(7) "790-116" ["image_id"]=> NULL ["price"]=> float(806) ["primary_price"]=> string(8) "8.483956" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(806) ["unconverted_price"]=> float(8.48) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(806) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43566]=> string(10) "Скоба" } ["zakaz_kratno"]=> string(2) "10" ["min_zakaz"]=> string(2) "10" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 806 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Информация по безопасности 1:
Примечание: не подходят для подсоединения заземляющих проводников!

Технические данные

Функция продукта	Зажимные скобы экрана (Shield clamping saddles)
Информация по безопасности 1	Примечание: не подходят для подсоединения заземляющих проводников!

Геометрические данные

Ширина

19 mm / 0.748 inch

Данные о материале

Вес	16,6 g
Материал	Нержавеющая сталь V2A (AISI 304)

Коммерческие данные

Группа товара	2 (аксессуары к клеммным блокам)
Тип упаковки	BOX (коробка)
Страна происхождения	DE (Германия)
GTIN	4017332611756
Код ТН ВЭД	85369010000

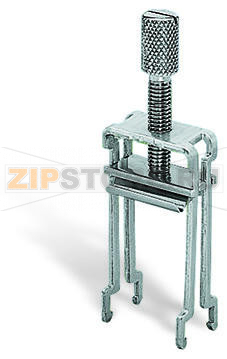

Зажимная скоба экрана WAGO 790-116 применяется для надежного 360° контакта оплетки экранированных кабелей с шиной заземления или монтажной DIN-рейкой. Решение обеспечивает низкоомный отвод помех и повышение электромагнитной совместимости оборудования в шкафах управления, системах автоматизации и приводной технике. Конструкция на основе пружинной стали поддерживает стабильное контактное усилие в течение всего срока службы и не требует обслуживания в виде подтяжки.

Установка выполняется быстро: после снятия наружной изоляции участок экрана укладывается под скобу и фиксируется на соответствующем держателе/основании. Скоба не предназначена для подключения защитных проводников и не заменяет клеммы PE — ее задача исключительно обеспечивать контакт экрана для целей ЭМС. Это особенно важно в цепях измерения, передачи данных и управления, где критичны помехоустойчивость и повторяемость результатов.

Типичные причины выхода из строя зажимных скоб экрана включают механическое утомление пружины при длительной вибрации, деформацию из‑за несоответствующего диаметра кабеля, коррозию в агрессивных средах, загрязнение контактной зоны (масла, пыль, окислы), а также неправильный монтаж — неполный охват экрана, наличие лака или краски между скобой и оплеткой, чрезмерное разгибание при установке. Неправильное использование изделия как токонесущего заземляющего соединения также может привести к перегреву и деградации контакта.

Понять, что скоба WAGO 790-116 перестала выполнять свою функцию, можно по косвенным и прямым признакам. Косвенные: рост уровня электромагнитных помех, появление наводок и сбоев в работе датчиков, приводов или интерфейсов связи. Прямые: заметная потеря усилия прижима, проворачивание или проскальзывание кабеля в скобе, следы коррозии и потемнения, локальное нагревание или изменение цвета в зоне контакта, распушение оплетки, повышенное сопротивление между экраном и шиной/рейкой при контрольном измерении. При проверке целесообразно выполнить измерение непрерывности и контактного сопротивления, а также визуальный осмотр на предмет деформации пружинного элемента.

Рекомендации по эксплуатации и уходу: периодически проверяйте механическую фиксацию и чистоту контактной поверхности, удаляйте пыль и следы масел безабразивными средствами, не допускайте попадания лакокрасочных покрытий в зону контакта. Подбирайте скобу под фактический диаметр экранированного кабеля и соблюдайте корректную подготовку — равномерное снятие оболочки с сохранением 360° покрытия оплетки. В условиях повышенной влажности обеспечьте защиту от конденсата и регулярные осмотры; при первых признаках коррозии или потери упругости замените изделие. Следите за надежным потенциалированием монтажной рейки и отсутствием изолирующих прокладок, ухудшающих отвод помех. Для защиты экрана от перегибов используйте термоусадочную трубку или опорные втулки сразу за местом прижима. Соблюдайте требование безопасности: скоба не используется как соединение PE и не предназначена для пропускания рабочих токов.

Применение WAGO 790-116 позволяет стандартизировать монтаж экранированных линий, сократить время сборки и повысить воспроизводимость ЭМС-результата. При корректном выборе и регулярном профилактическом осмотре изделие обеспечивает стабильный низкоимпедансный контакт экрана и способствует надежной работе оборудования без помех на протяжении длительного срока службы.

Характеристики

Производитель	Wago
Тип запчасти	Скоба
Заказ кратно	10
Минимальный заказ	10
Вес	0 кг
