Атол 30Ф не включается (заводской брак)
Вал обеспечивает равномерное продвижение ленты с заданным натяжением и удерживает её по кромкам, не давая материалу сложиться или уйти в сторону на длинных тиражах.

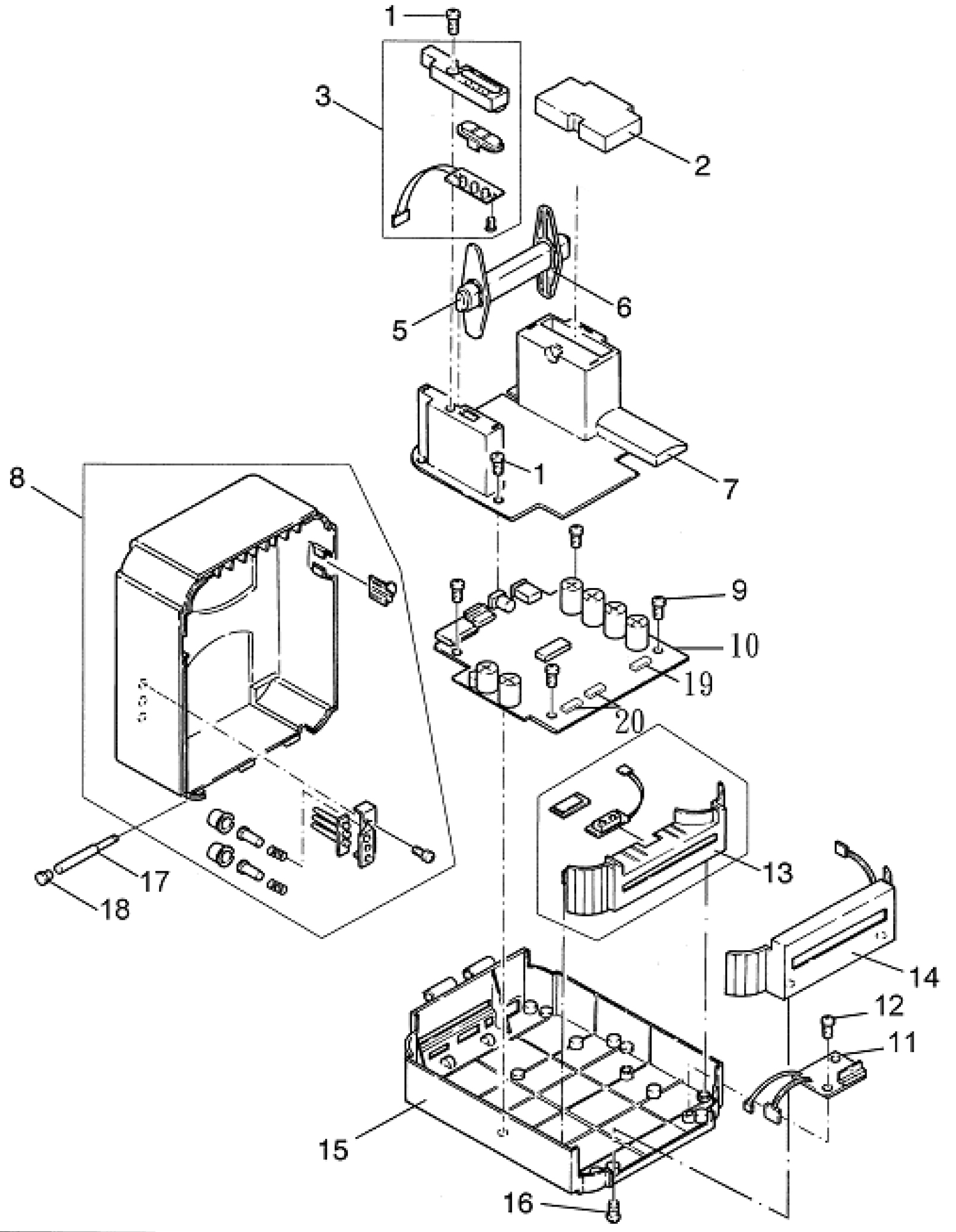

Запчасть на деталировке под номером: 5
Деталь фиксирует сопрягаемые элементы конструкции и передаёт усилие затяжки на соединяемые поверхности, обеспечивая жёсткость узла.
Запчасть на деталировке под номером: 16
Винт удерживает компактные навесные элементы внутри корпуса принтера: небольшие крышки, экраны, кронштейны и узлы, закреплённые на пластиковых стойках или тонком листовом металле.
Запчасть на деталировке под номером: 12
Деталь удерживает элементы корпуса и внутренние крышки, посаженные на пластиковые бобышки.
Запчасть на деталировке под номером: 9
Винт фиксирует элементы, от положения которых зависит геометрия внутренних узлов принтера.
Запчасть на деталировке под номером: 1
Драйвер стоит в цепи управления отрезчиком и работает как усилитель-ключ: выходы контроллера не рассчитаны на ток обмоток, поэтому микросхема берёт управление на себя.
Запчасть на деталировке под номером: 19
Узел стоит на передней панели корпуса, в зоне постоянного доступа оператора.
Запчасть на деталировке под номером: 3
Крышка устанавливается на петлях механизма верхней крышки и в закрытом положении прижимает каретку с термоголовкой к резиновому валу.
Запчасть на деталировке под номером: 8
Крышка закрывает отсек, в котором размещается модуль памяти принтера, и удерживает ролик этикетки от смещения вдоль оси.
Запчасть на деталировке под номером: 2
Крышка защищает отсек модуля памяти и одновременно служит точкой крепления ролика этикеток.
Запчасть на деталировке под номером: 7
Нижняя крышка служит несущим основанием: к ней крепятся стойки механизма, платы и элементы тракта подачи.
Запчасть на деталировке под номером: 15
Передняя крышка оформляет лицевую часть принтера и прикрывает узел выхода носителя.
Запчасть на деталировке под номером: 13
Плата принимает задание печати по интерфейсу, формирует сигналы на термоголовку и шаговый двигатель, считывает показания датчиков зазора и риббона.
Запчасть на деталировке под номером: 10
Плата управляет термоголовкой и шаговым двигателем, обрабатывает сигналы датчиков зазора и риббона, хранит настройки и принимает поток данных от компьютера.
Запчасть на деталировке под номером: 10
Микросхема работает как силовой интерфейс между логикой принтера и обмотками шагового двигателя: принимает управляющие сигналы, коммутирует фазы и стабилизирует ток.
Запчасть на деталировке под номером: 20
Ось воспринимает вес крышки и усилие при её открывании, удерживая узел в заданном положении.
Запчасть на деталировке под номером: 17
Модуль выполняет поперечный рез после каждого отпечатка или по команде оператора, обеспечивая ровный край без заусенцев и растянутой кромки.
Запчасть на деталировке под номером: 14
Плата выполняет роль переходного и распределительного элемента: она принимает жгут на разъём и разводит питание и сигналы на провода с наконечниками.
Запчасть на деталировке под номером: 11
Стопор работает как ограничитель хода: он принимает на себя усилие подвижного элемента и не позволяет ему выйти за допустимые пределы или провернуться.
Запчасть на деталировке под номером: 18
Узел выполняет функцию механического фиксатора: передаёт рулону усилие от вала подачи и одновременно центрирует гильзу относительно тракта.
Запчасть на деталировке под номером: 6
