Блок отвечает за электропитание принтера во время печати и в режиме ожидания. От его состояния зависит работа всех узлов: при просадках напряжения возможны пропуски печати, ошибки позиционирования и самопроизвольные перезагрузки.

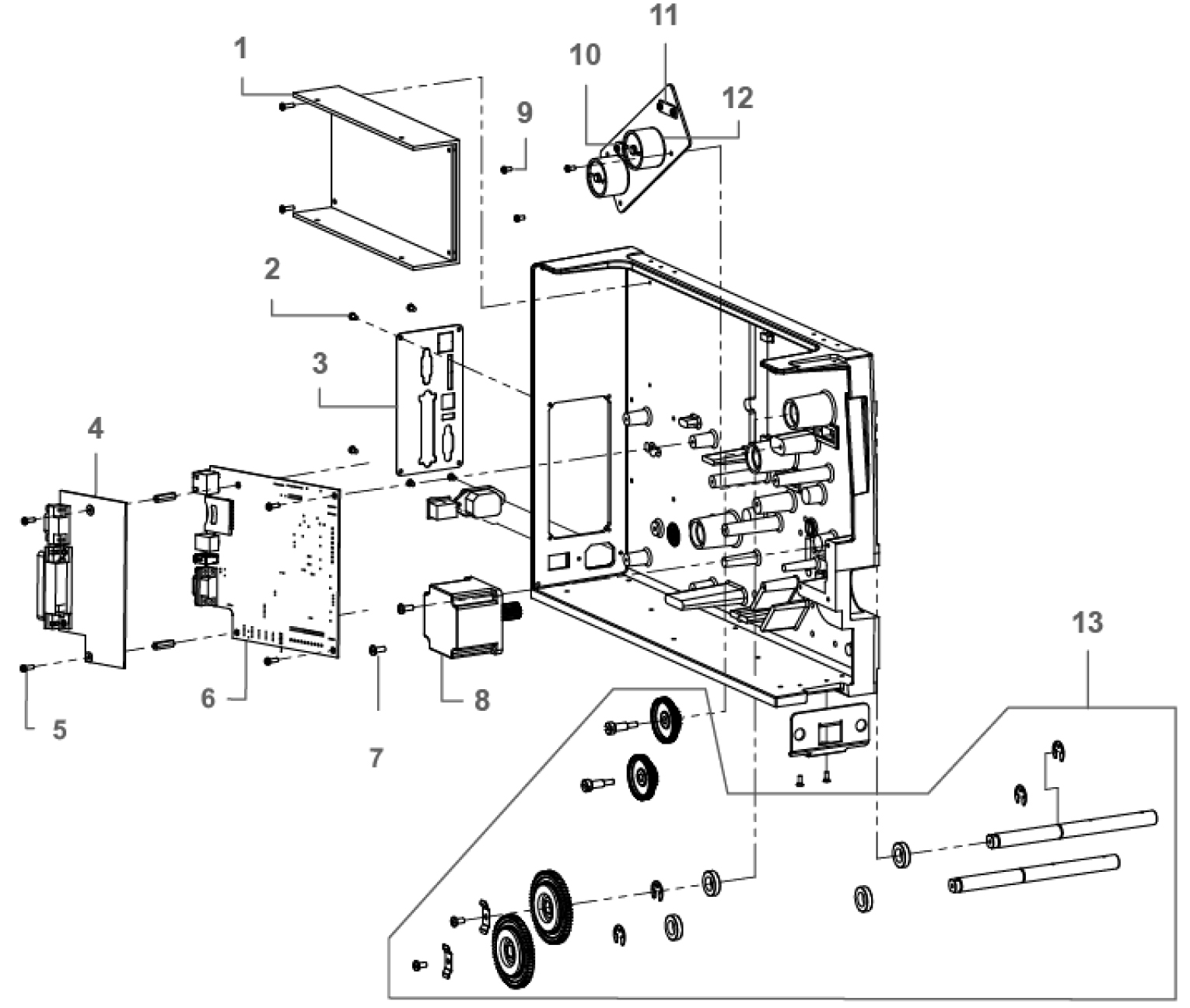

Запчасть на деталировке под номером: 1

Винт обеспечивает разъёмное соединение деталей корпуса и внутренних модулей, прижимая их к посадочным плоскостям.
Запчасть на деталировке под номером: 5

Винт фиксирует детали и панели, работающие без значительной нагрузки: он удерживает элементы конструкции в заданном положении и обеспечивает возможность повторной разборки.
Запчасть на деталировке под номером: 2

Винт удерживает лёгкие элементы внутри корпуса: платы, экраны, кронштейны и небольшие панели, закреплённые на стойках.
Запчасть на деталировке под номером: 9

Винт стягивает детали узла с нормированным усилием и удерживает их от смещения при работе механизма.
Запчасть на деталировке под номером: 7

Датчик отслеживает состояние узла намотки риббона: наличие ленты на приёмной бобине, её движение и окончание рулона.
Запчасть на деталировке под номером: 11

Узел отслеживает наличие и движение риббона на подающей бобине. Сигнал датчика используется принтером для контроля заправки и для остановки задания, если лента не протягивается.
Запчасть на деталировке под номером: 10

Двигатель приводит в движение узлы подачи и перемотки, синхронизируя протяжку с работой печатающей головки.
Запчасть на деталировке под номером: не указано

Двигатель приводит в движение механизм подачи, работая под управлением контроллера и датчиков положения.
Запчасть на деталировке под номером: не указано

Мотор передаёт вращение на вал протяжки и задаёт шаг подачи носителя. Плата управления регулирует частоту вращения, согласуя скорость протяжки со скоростью печати и работой отрезчика или отделителя.
Запчасть на деталировке под номером: 12

Модуль принимает линии последовательного и сетевого интерфейса и передаёт сигналы на главную плату принтера.
Запчасть на деталировке под номером: 4

Шаговый двигатель отрабатывает заданное число шагов, поэтому именно он определяет точность подачи этикетки и позиционирование при печати.
Запчасть на деталировке под номером: 8

Плата обрабатывает поступающие задания, формирует управляющие сигналы для термоголовки и двигателей, опрашивает датчики и обеспечивает работу интерфейсов.
Запчасть на деталировке под номером: 6

Деталь фиксирует интерфейсные разъёмы в проёме корпуса и воспринимает нагрузку от подключённых кабелей.
Запчасть на деталировке под номером: 3

Плата принимает и выдаёт дискретные сигналы, по которым принтер синхронизируется с производственной линией: запуск печати, сигнал готовности, ошибка, конец этикетки.
Запчасть на деталировке под номером: 4

Набор обеспечивает согласованную работу механизма: шестерни задают передаточное отношение между приводом и валами, от чего зависят шаг подачи и точность совмещения красок при печати.
Запчасть на деталировке под номером: 13
