Узел преобразует сетевое напряжение в напряжения, необходимые механике и электронике TTP-644MT.

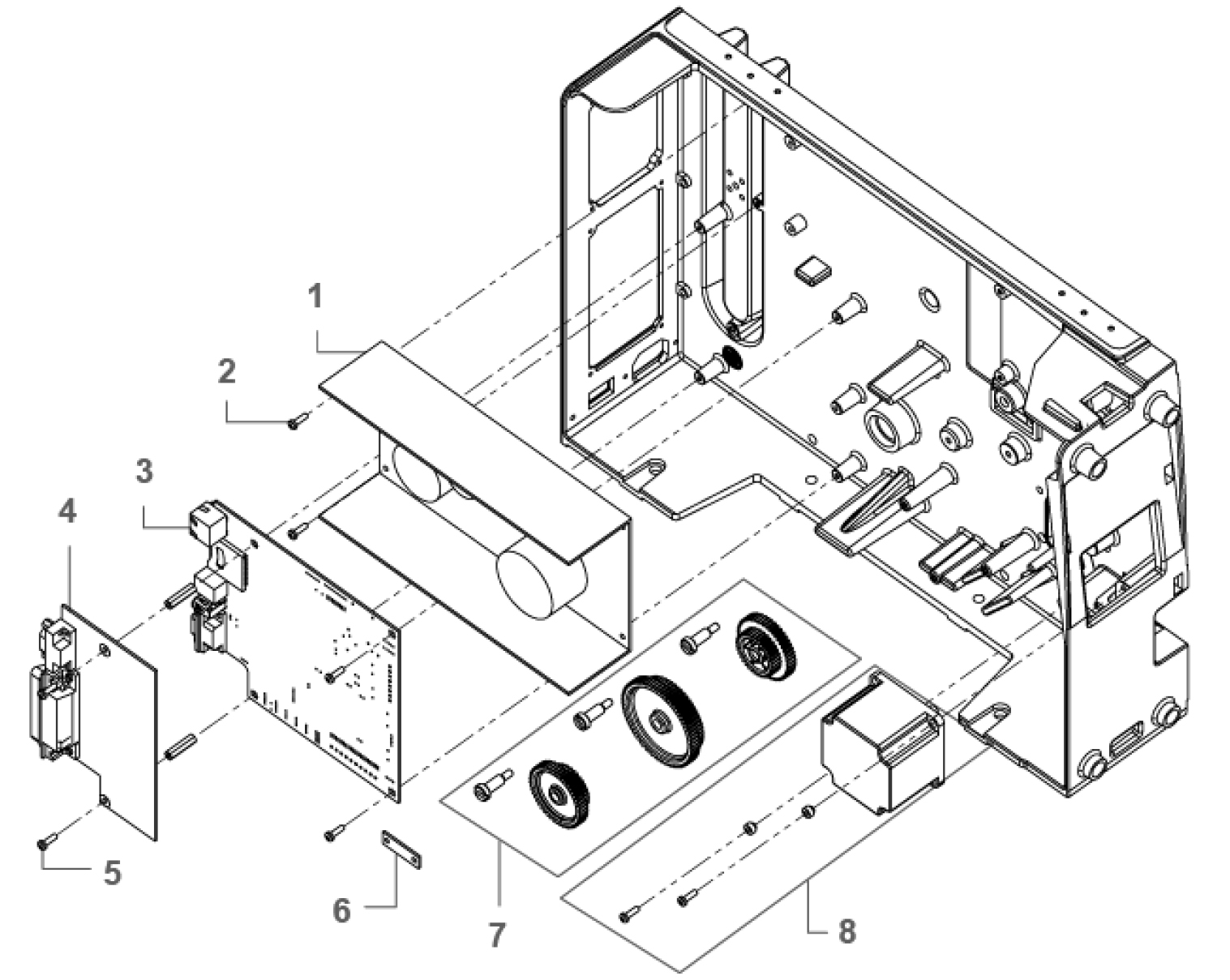

Запчасть на деталировке под номером: 1

Крепёж стягивает платы, кронштейны и панели, обеспечивая плотный контакт деталей при умеренном усилии затяжки.
Запчасть на деталировке под номером: 5

Винт с метрической резьбой отличается от самонарезающего крепежа панелей, поэтому при сборке важно не перепутать типы.
Запчасть на деталировке под номером: 2

Кодировщик служит обратной связью для привода риббона.
Запчасть на деталировке под номером: 6

Модуль обеспечивает обмен данными между принтером и внешним устройством по параллельному интерфейсу.
Запчасть на деталировке под номером: 4

Двигатель вращает вал подачи и обеспечивает позиционирование этикетки с точностью до шага.
Запчасть на деталировке под номером: 8

Шестерни обеспечивают согласованную работу узлов принтера: подача материала и натяжение ленты должны совпадать по скорости, иначе печать смазывается, а лента рвётся.
Запчасть на деталировке под номером: 7

Плата управляет всеми процессами печати: приёмом задания, позиционированием этикетки, работой печатающей головки и приводов, обменом данными по интерфейсам.
Запчасть на деталировке под номером: 3

Узел принимает данные из интерфейса, преобразует их в сигналы для термоголовки высокого разрешения, синхронизирует протяжку носителя и работу датчиков.
Запчасть на деталировке под номером: 3

Модуль обеспечивает обмен данными по параллельному каналу и передачу управляющих сигналов через GPIO: запуск печати, сигнал готовности, состояние ошибки, подтверждение выполнения задания.
Запчасть на деталировке под номером: 4
