Блок обеспечивает питанием все основные цепи принтера: контроллер, шаговые двигатели протяжки и перемотки, схему формирования сигналов термоголовки, сенсоры и модули интерфейса.

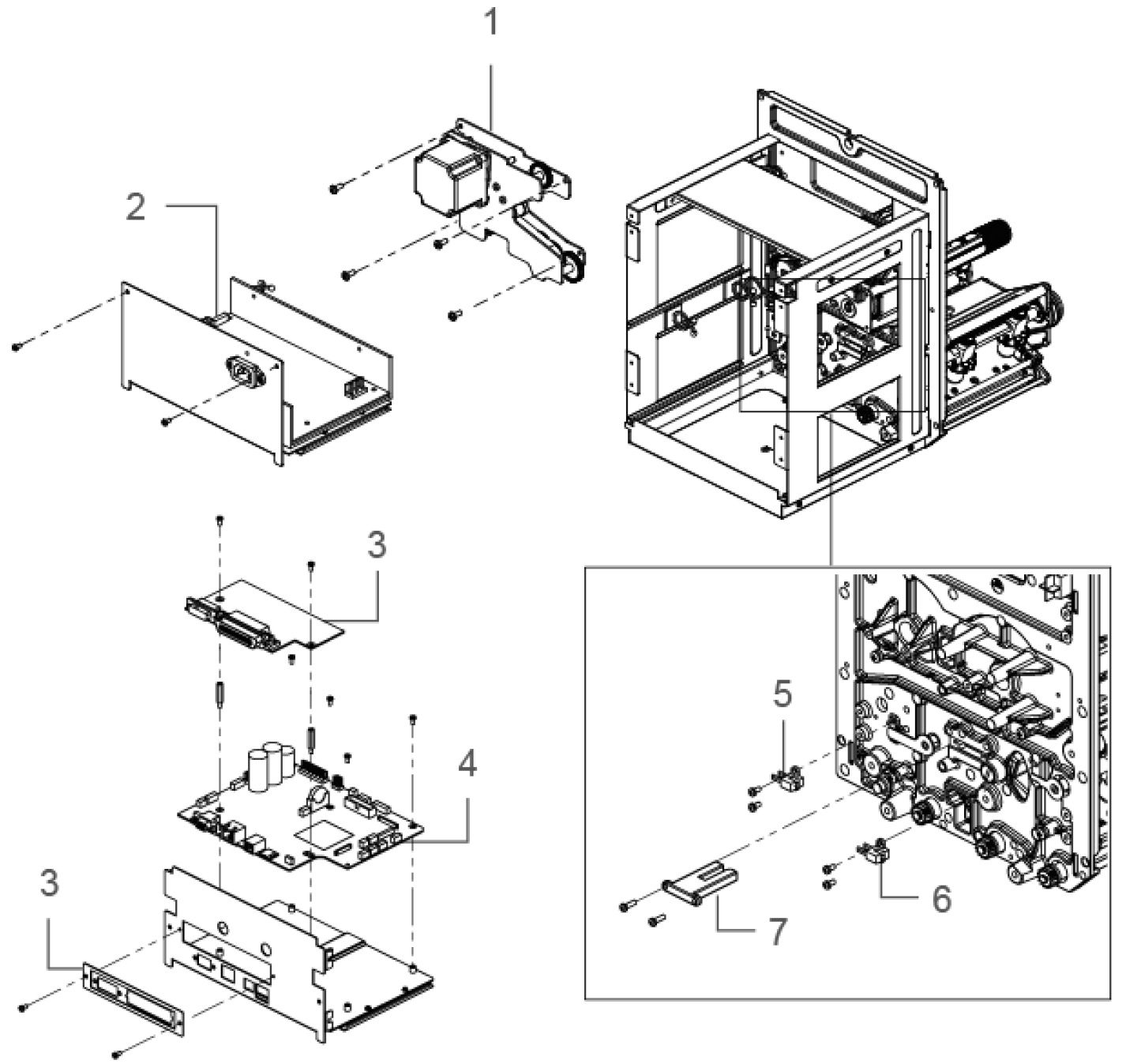

Запчасть на деталировке под номером: 2

При термотрансферной печати красящий слой переносится с риббона на этикетку, и после расхода рулона печать без ленты теряет смысл.
Запчасть на деталировке под номером: 7

Узел сообщает плате о том, что головка приведена в рабочее положение. По этому сигналу принтер разрешает печать и работу привода протяжки; при поднятой головке задание не запускается, чтобы не испортить этикетку и не повредить термоэлемент.
Запчасть на деталировке под номером: 6

Узел фиксирует факт отклонения штанги направляющей от рабочего положения и передаёт сигнал в контроллер принтера.
Запчасть на деталировке под номером: 5

Узел обеспечивает перемещение этикет-ленты и подложки через зону термоголовки. В PEX-1160 привод носителя работает совместно с роликом подачи и датчиками положения: мотор задаёт величину подачи, а управляющая плата корректирует её по сигналам сенсоров.
Запчасть на деталировке под номером: 1

Плата служит переходным звеном между контроллером принтера и исполнительным устройством линии.
Запчасть на деталировке под номером: 3

Плата принимает задания от хоста, формирует управляющие сигналы для двигателей, печатающей головки и датчиков, а также обрабатывает ответную информацию узлов.
Запчасть на деталировке под номером: 4
