Самонарезающий винт с резьбой TP2 и длиной 5 мм служит для крепления тонких пластиковых элементов к корпусным деталям.

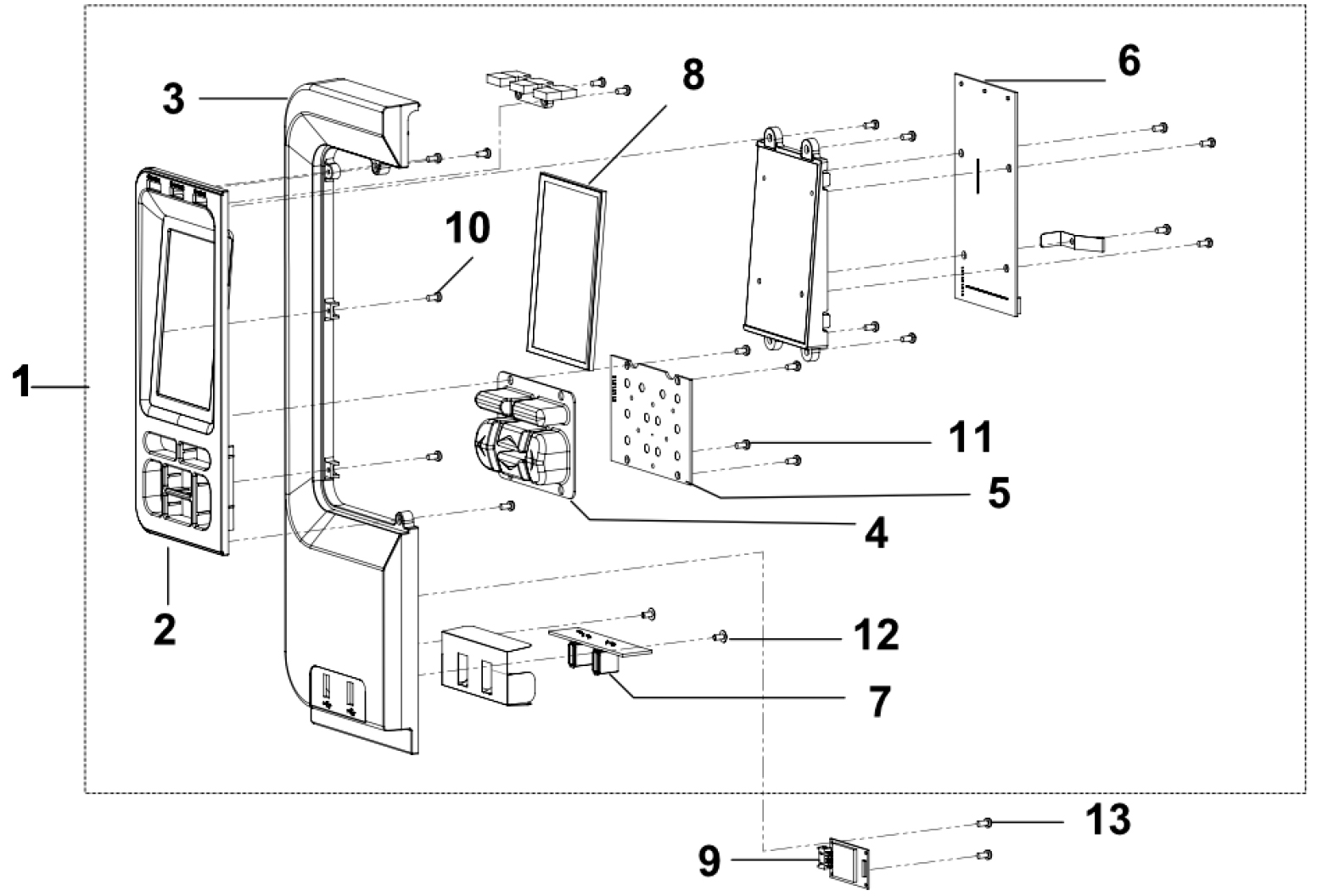

Запчасть на деталировке под номером: 13

Крепление панели LCD и связанных с ней элементов к корпусу принтера TSC MX241P. Винт вворачивается в пластиковое гнездо и удерживает деталь без люфта; за счёт самонарезающей резьбы он нарезает витки в теле пластика при первом вворачивании.
Запчасть на деталировке под номером: 10

Винт соединяет панели и внутренние элементы принтера, обеспечивая плотное прилегание деталей без применения гаек и дополнительных резьбовых вставок.
Запчасть на деталировке под номером: 11

Крепёж служит для фиксации панели управления и прилегающих деталей корпуса, которые при обслуживании снимаются и устанавливаются повторно.
Запчасть на деталировке под номером: 12

Модуль выводит на экран меню принтера: параметры печати, настройки интерфейсов, калибровку датчиков и служебные сообщения.
Запчасть на деталировке под номером: 8

Накладка формирует окно для экрана и вырезы под кнопки, придавая панели управления законченный вид, и одновременно защищает дисплей от загрязнений и повреждений.
Запчасть на деталировке под номером: 2

Деталь фиксирует ЖК-панель в корпусе, задаёт ей правильное положение относительно лицевой плоскости и закрывает зазоры по периметру узла.
Запчасть на деталировке под номером: 3

Модуль добавляет принтеру беспроводной интерфейс: задание на печать передаётся по радиоканалу, поэтому машину можно поставить там, где прокладка кабеля неудобна или невозможна.
Запчасть на деталировке под номером: 9

Деталь закрепляется на панели управления и выполняет роль интерфейса между оператором и электроникой принтера: навигация по меню, выбор параметров, запуск служебных операций.
Запчасть на деталировке под номером: 4

Узел выполняет две задачи. Первая — информирование: на экран выводятся готовность принтера, параметры текущего задания, уровень расходных материалов и коды неисправностей.
Запчасть на деталировке под номером: 1

Модуль расширяет коммутационные возможности принтера: он обеспечивает питание и обмен данными с периферией по интерфейсу USB Host, а через разъём на корпусе оператор получает доступ к порту без вскрытия прибора.
Запчасть на деталировке под номером: 7

Плата связывает дисплей с основной электроникой принтера и передает на него изображение интерфейса: параметры печати, состояние датчиков, коды ошибок.
Запчасть на деталировке под номером: 6

Узел замыкает соответствующие цепи при нажатии клавиши, и контроллер получает сигнал о команде: пуск, пауза, подача этикетки, калибровка.
Запчасть на деталировке под номером: 5
