Блок питания обеспечивает электропитание всех узлов принтера MX241P. При выходе из строя он становится причиной отсутствия включения, самопроизвольных отключений и нестабильной работы механизмов.

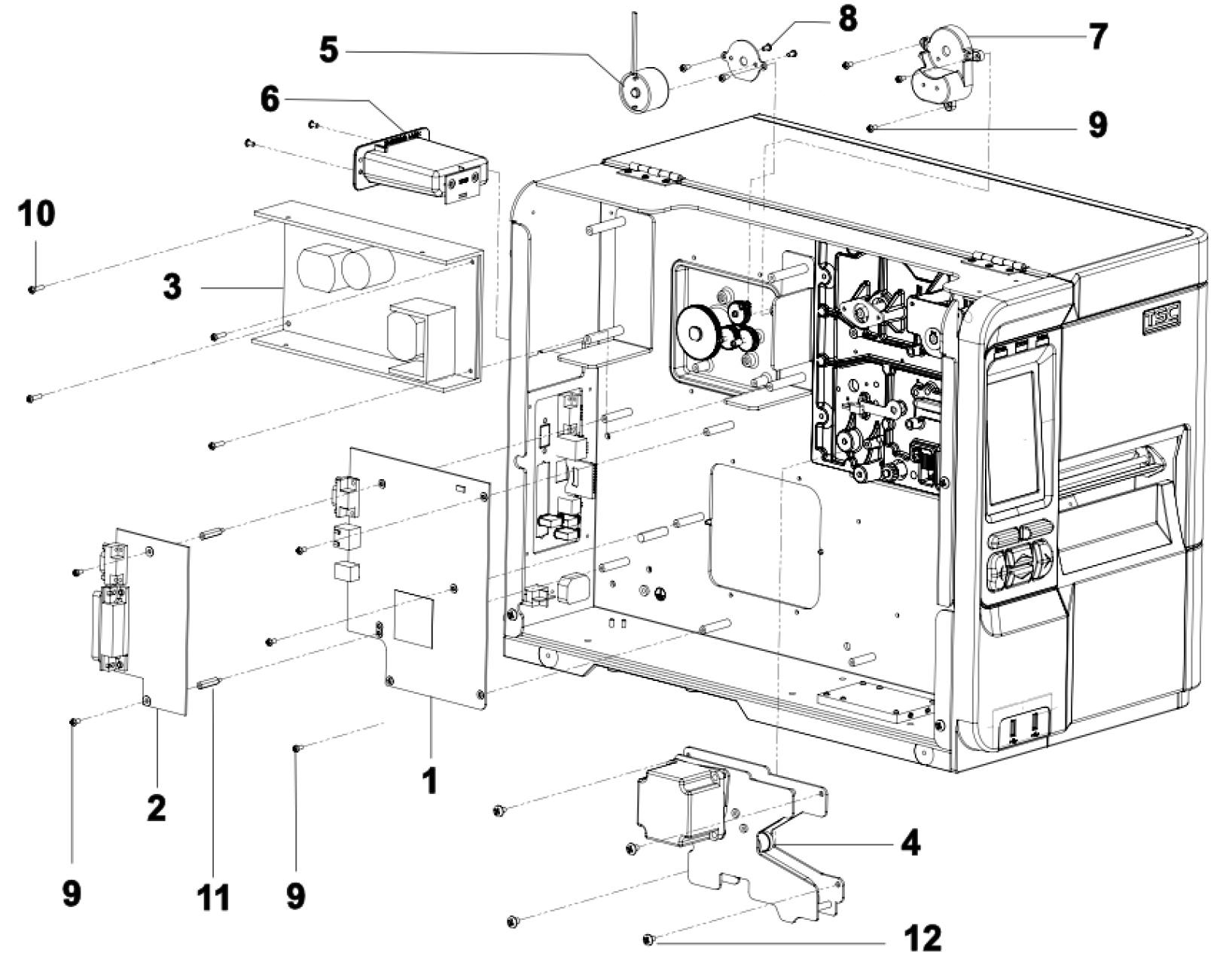

Запчасть на деталировке под номером: 3

Винт обеспечивает разъёмное соединение деталей: его ставят там, где узел должен держаться жёстко, но при этом сниматься при обслуживании.
Запчасть на деталировке под номером: 8

Крепёж обеспечивает жёсткое, но разъёмное соединение деталей. Длина 6 мм подходит для узлов, где требуется пройти несколько слоёв металла или пластика и не выйти с обратной стороны.
Запчасть на деталировке под номером: 9

Винт М4*8 фиксирует детали, испытывающие умеренные механические нагрузки, и обеспечивает разборность соединения при ремонте.
Запчасть на деталировке под номером: 12

Крепёж фиксирует детали внутренних сборок принтера, сохраняя их взаимное положение при работе механизма.
Запчасть на деталировке под номером: 10

Электродвигатель постоянного тока преобразует электрический сигнал в механическое вращение и передаёт его на шпиндель через посадочное место вала.
Запчасть на деталировке под номером: 5

Двигатель обеспечивает точное дозированное перемещение носителя на заданный шаг, поэтому от его работы зависит совпадение позиции печати на каждой этикетке и корректная работа отрезчика.
Запчасть на деталировке под номером: 4

Корпус фиксирует модуль в отсеке принтера и защищает элементы платы при обслуживании. На иллюстрации виден корпус в форме вытянутой коробки с крепёжным ушком с одной стороны и вырезами на торцевой грани — через них обеспечивается доступ к разъёмам и подключение антенного вывода.
Запчасть на деталировке под номером: 6

Крышка ограничивает доступ к шестерням, удерживает смазку в зоне зацепления и предотвращает попадание посторонних частиц, которые способны ускорить износ зубьев.
Запчасть на деталировке под номером: 7

Модуль отвечает за логику работы принтера: принимает данные, формирует сигналы на термоголовку и двигатели, считывает показания сенсоров и контролирует калибровку.
Запчасть на деталировке под номером: 1

Плата преобразует состояния внешних цепей в сигналы, понятные контроллеру печати, и наоборот — выдаёт управляющие уровни на выходы.
Запчасть на деталировке под номером: 2

Деталь выполняет две задачи: держит расстояние между соединяемыми элементами и служит резьбовой точкой для крепёжного винта.
Запчасть на деталировке под номером: 11
