Узел обеспечивает стабильное питание электроники при печати и в режиме ожидания, а также защищает аппарат от перегрузки по току.

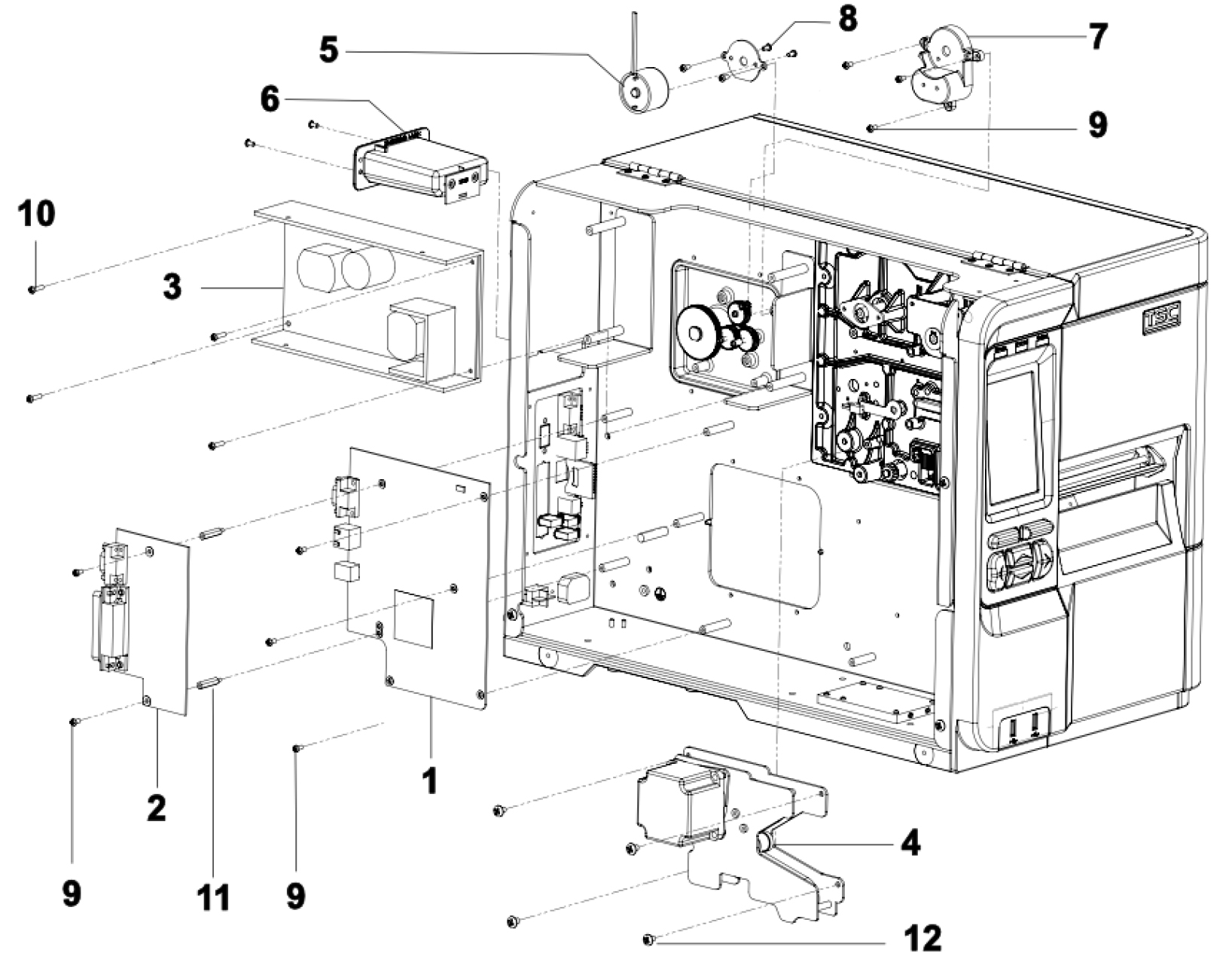

Запчасть на деталировке под номером: 3

Винт фиксирует элементы механизма и обшивки, которые не испытывают большой нагрузки, но требуют аккуратной затяжки без деформации пластика.
Запчасть на деталировке под номером: 8

Разъёмное соединение деталей корпуса и внутренней механики, где нужна метрическая резьба и точная посадка по диаметру.
Запчасть на деталировке под номером: 9

Крепление нагруженных узлов корпуса и механики принтера, которые при обслуживании снимаются и устанавливаются обратно.
Запчасть на деталировке под номером: 12

Крепление узлов и кронштейнов, которые при работе испытывают вибрацию. Пружинная шайба работает как компенсатор: она поджимает соединение и не даёт винту отворачиваться при толчках и перемещениях принтера.
Запчасть на деталировке под номером: 10

Мотор приводит во вращение шпиндель, на котором закреплён рулон этикетки либо лента обратной подмотки.
Запчасть на деталировке под номером: 5

Узел приводит в движение валы протяжки носителя и связанные с ними механизмы. За счёт пошагового вращения принтер подаёт материал ровно на длину этикетки или на заданное расстояние до следующей метки.
Запчасть на деталировке под номером: 4

Деталь выполняет роль несущего и защитного элемента: внутри неё фиксируется плата модуля, а снаружи предусмотрены площадка под крепление к шасси и окна для доступа к разъёмам.
Запчасть на деталировке под номером: 6

Крышка ограждает зубчатый венец и сохраняет смазку в зоне зацепления. Пыль и клеевая взвесь, попадая на зубья, работают как абразив: они ускоряют выработку и меняют пятно контакта, из-за чего появляется люфт и ритмичный сбой подачи.
Запчасть на деталировке под номером: 7

Плата принимает задания от компьютера или информационной системы, формирует сигналы для термоголовки и приводов, контролирует датчики и состояние расходных материалов.
Запчасть на деталировке под номером: 1

Плата преобразует электрические сигналы внешней автоматики в команды принтера и обратно: запуск печати, сигнал готовности, сообщение об ошибке, конец задания.
Запчасть на деталировке под номером: 2

Стойка удерживает плату на заданном удалении от шасси, чтобы исключить контакт с металлическими деталями и обеспечить место для монтажа разъёмов.
Запчасть на деталировке под номером: 11
