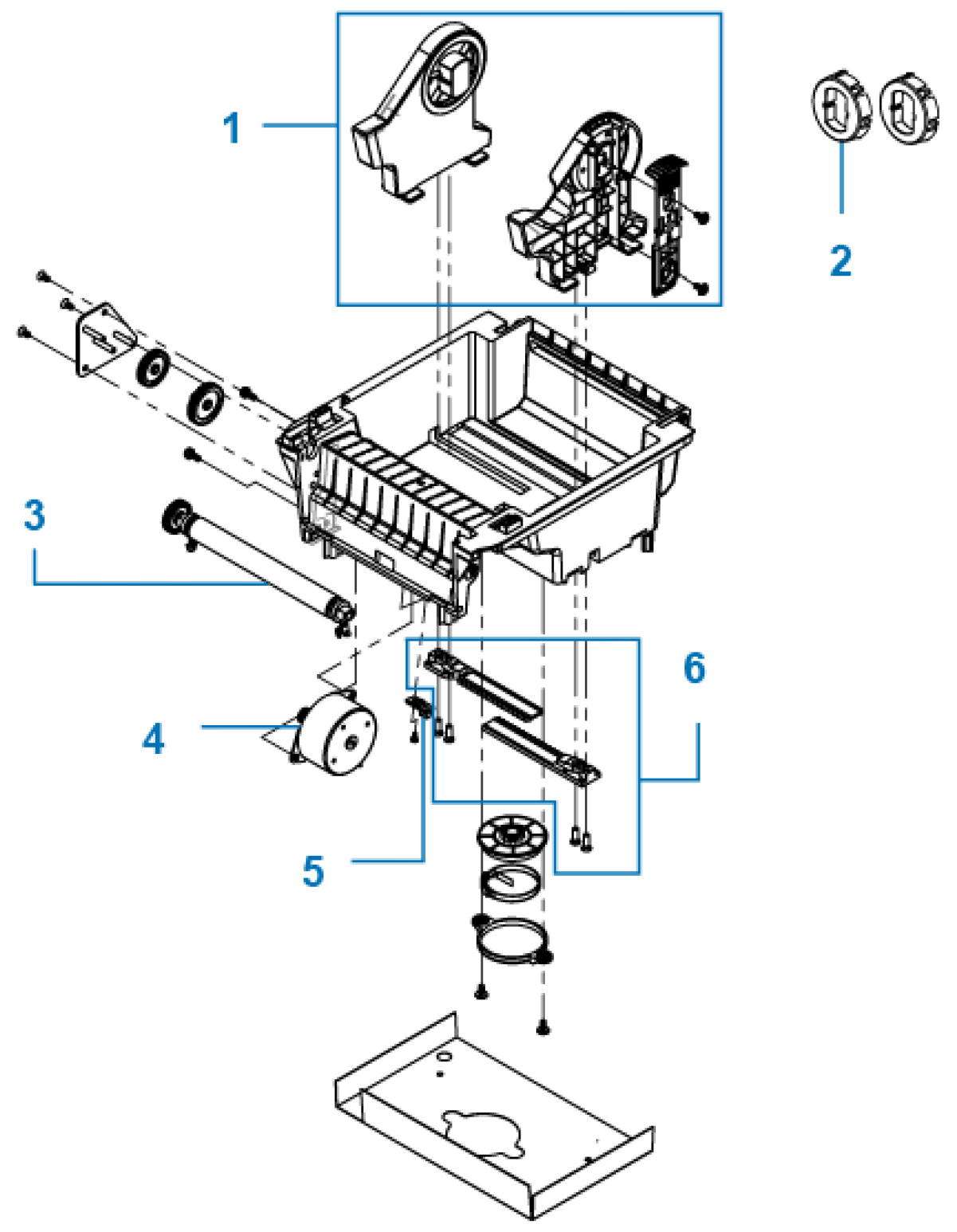

Ролик протягивает носитель через зону печати и одновременно служит опорой для термоголовки.
Запчасть на деталировке под номером: 3

Адаптер выравнивает рулон по оси шпинделя и передаёт вращение на втулку без проскальзывания.
Запчасть на деталировке под номером: 2

Узел освещает поверхность носителя и по отражению определяет границу тёмной метки. Полученный сигнал контроллер использует для расчёта длины этикетки, точки отрыва и позиции начала печати следующего ярлыка.
Запчасть на деталировке под номером: 5

Держатель центрирует рулон относительно тракта печати и не даёт ему смещаться в стороны во время работы.
Запчасть на деталировке под номером: 1

Шаговый привод чувствителен к перегрузке тракта: при заклинивании этикетки двигатель пропускает шаги, и печать сбивается.
Запчасть на деталировке под номером: 4

Основание принимает на себя вес рулона и передаёт его на корпус принтера. Одновременно оно удерживает держатели в параллельном положении: если направляющие разойдутся или перекосятся, рулон начнёт смещаться по ширине, а полотно пойдёт к термоголовке под углом.
Запчасть на деталировке под номером: 6
