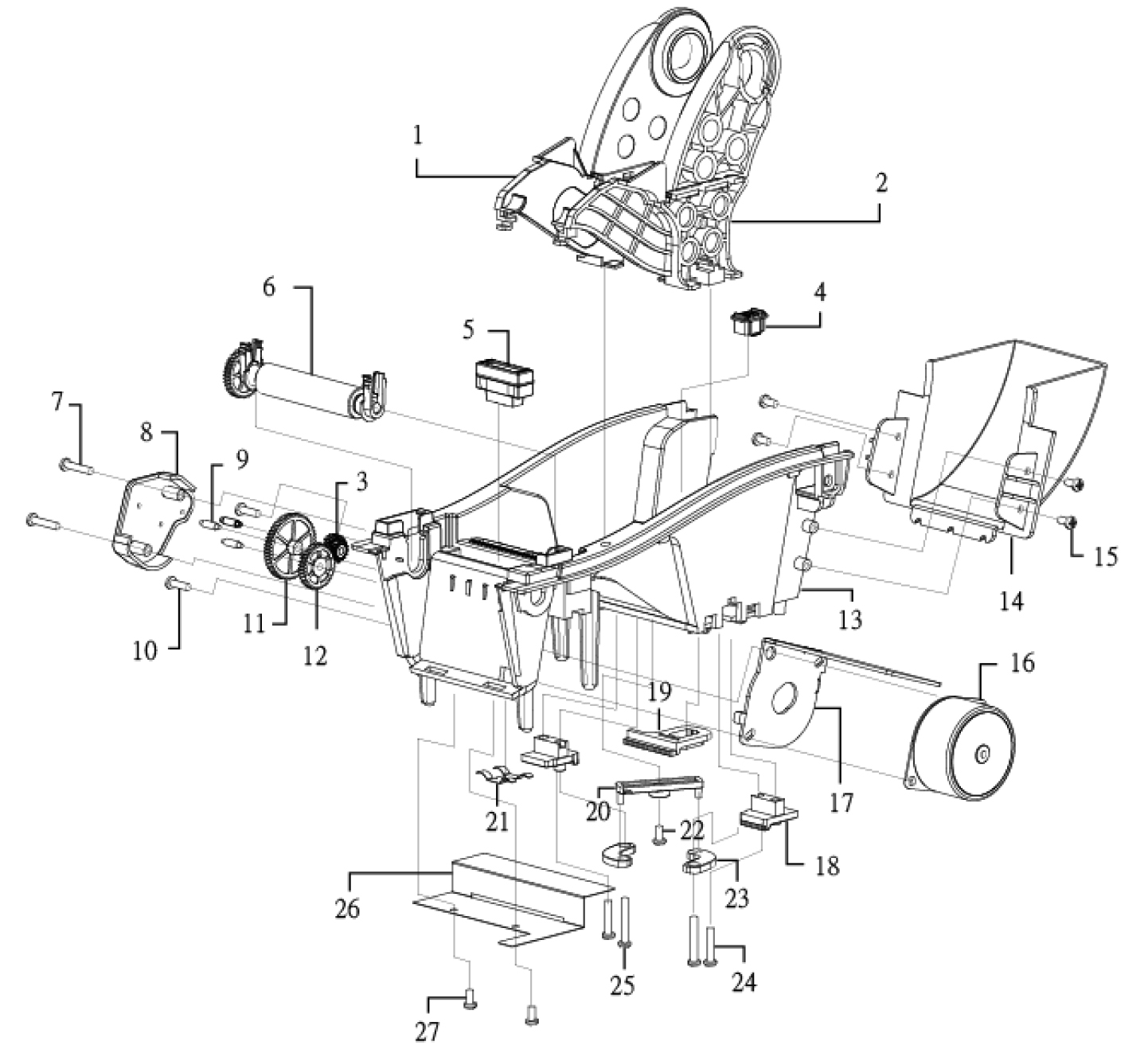

Крышка образует внутреннюю перегородку: закрывает плату и проводку снизу, не даёт пыли и обрывкам подложки попадать в электронику.
Запчасть на деталировке под номером: 13

Ролик принимает усилие прижима от головки и передаёт носителю движение без проскальзывания.
Запчасть на деталировке под номером: 6

Винт соединяет пластиковые и металлические элементы конструкции, обеспечивая разборное крепление внутренних узлов.
Запчасть на деталировке под номером: 10

Винт TP 3*15 (минимальный заказ 50 шт.) TSC TDP-225W
Запчасть на деталировке под номером: 7

Винт стягивает детали корпуса и внутренние элементы, удерживая их в заданном положении. Обозначение в названии задаёт диаметр и длину, по которым деталь подбирается под конкретное посадочное место.
Запчасть на деталировке под номером: 24

Самонарезающие винты этого типоразмера служат для крепления пластиковых деталей к корпусу и к металлическим стойкам: они формируют резьбу в отверстии при первом вворачивании.
Запчасть на деталировке под номером: 25

Винт соединяет пластиковые панели и кронштейны, где нет готовой резьбы: при первом вкручивании метрическая резьба нарезается самим крепежом.
Запчасть на деталировке под номером: 15

Винт фиксирует пластиковые панели и внутренние элементы к основанию принтера. В отверстиях без металлической втулки именно такой крепёж обеспечивает надёжное соединение: стержень нарезает витки в пластике и удерживает деталь без дополнительных гаек.
Запчасть на деталировке под номером: 22

Винт TP3*5 (минимальный заказ 50 шт.) TSC TDP-225W
Запчасть на деталировке под номером: 27

Узел фиксирует зазоры и метки на материале, сообщая плате управления, где заканчивается одна этикетка и начинается следующая.
Запчасть на деталировке под номером: 5

Сенсор выполняет защитную и служебную функцию: он не даёт начать печать с поднятой головкой и участвует в формировании сообщения о открытом печатающем узле.
Запчасть на деталировке под номером: не указано

Двигатель протягивает носитель на заданную длину, выполняет обратный отвод для точной установки этикетки под термоголовкой и участвует в протяжке при калибровке.
Запчасть на деталировке под номером: 16

Привод предназначен для точного дозированного протягивания этикеточной ленты и, в моделях с перемоткой, для работы соответствующих валов.
Запчасть на деталировке под номером: 16

Деталь принимает на себя вес рулона и фиксирует его втулку на оси подачи. За счёт опорных лапок и рёбер жёсткости рулон остаётся на одной линии с печатающим узлом: без этого лента уходит по краю, а изображение смещается относительно этикетки.
Запчасть на деталировке под номером: 1

Узел фиксирует втулку рулона, не даёт ему смещаться в сторону и удерживает ось в горизонтальном положении.
Запчасть на деталировке под номером: 2

Деталь отвечает за правильное положение рулона относительно тракта подачи.
Запчасть на деталировке под номером: 4

Пластина служит посадочным элементом для датчика носителя: она задаёт его положение и прижимает к корпусу, исключая смещение при заправке ленты и работе механизма.
Запчасть на деталировке под номером: 21

Деталь замыкает корпус со стороны задней стенки и закрывает доступ к внутренним элементам без разборки принтера.
Запчасть на деталировке под номером: 14

Деталь устанавливается на внутреннем шасси со стороны привода и крепится винтами. Помимо защитной функции крышка участвует в формировании жёсткости узла: она ограничивает осевое смещение шестерён и препятствует выпадению мелких элементов при разборке.
Запчасть на деталировке под номером: 8

Основание принимает на себя вес рулона и усилие разматывания, передавая его на корпус, а также задаёт положение держателя по высоте и в горизонтальной плоскости.
Запчасть на деталировке под номером: 18

Деталь принимает на себя вес рулона и удерживает держатель в заданном положении. От неё зависит, насколько ровно рулон стоит на оси и не смещается ли он по ширине при разгоне и торможении подачи.
Запчасть на деталировке под номером: 20

Основание служит посадочным местом для держателя рулона: оно задаёт положение оси, не даёт держателю смещаться при разгоне и торможении ленты и распределяет нагрузку от рулона на корпус принтера.
Запчасть на деталировке под номером: 23

Деталь работает как посадочное место и одновременно как фиксатор: держатель рулона входит в неё и остаётся в заданном положении, пока принтер печатает.
Запчасть на деталировке под номером: 19

Ось выполняет роль опоры вращения: шестерня садится на неё и свободно проворачивается, передавая момент дальше по кинематической цепочке.
Запчасть на деталировке под номером: 9

Двигатель при непрерывной печати греется тем сильнее, чем выше нагрузка на протяжку, а перегрев снижает точность шага и сокращает срок службы обмоток.
Запчасть на деталировке под номером: 17

Радиатор увеличивает площадь рассеивания тепла и снижает температуру обмоток двигателя при длительной непрерывной работе.
Запчасть на деталировке под номером: 17

Плёнка стоит в слоте датчика и решает две задачи: ограничивает попадание постороннего света в оптический канал и прикрывает окно сенсора от пыли и клеевых частиц.
Запчасть на деталировке под номером: 26

Деталь передаёт вращение от одного участка кинематической цепочки другому и одновременно меняет соотношение частоты вращения, поскольку венцы имеют разное число зубьев.
Запчасть на деталировке под номером: 3

Колесо передаёт вращение между валами узла и работает в паре с соседними шестернями. Число зубьев определяет передаточное отношение, поэтому деталь подбирают строго по маркировке типоразмера, а не по внешнему диаметру.
Запчасть на деталировке под номером: 12

Колесо с большим числом зубьев работает как ведомая ступень: оно принимает вращение от меньшей шестерни и передаёт его дальше с изменением частоты вращения и крутящего момента.
Запчасть на деталировке под номером: 11
