Внутренняя нижняя крышка выполняет несущую и защитную функцию: она отделяет механическую часть от нижней зоны корпуса, удерживает пыль и мелкий мусор вне тракта и служит базой для крепления компонентов.

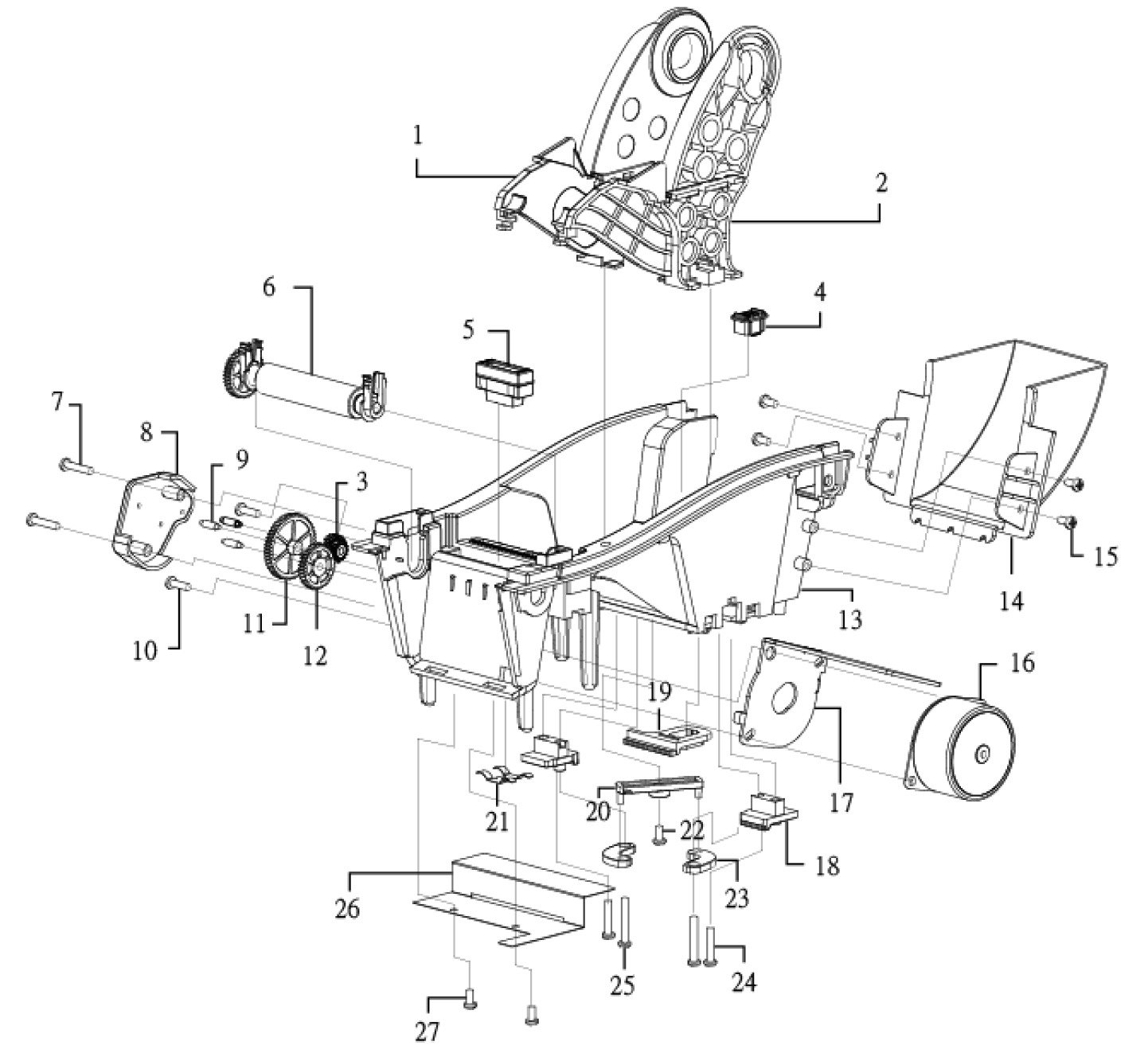

Запчасть на деталировке под номером: 13

Ролик передаёт усилие привода на материал и не даёт ему проскальзывать во время печати.
Запчасть на деталировке под номером: 6

Винт соединяет детали, которые при обслуживании приходится снимать и ставить обратно: панели, кронштейны, элементы шасси.
Запчасть на деталировке под номером: 10

Винт относится к крепежу внутренних узлов принтера: им фиксируют кронштейны, направляющие и элементы корпуса, доступ к которым открывается при обслуживании.
Запчасть на деталировке под номером: 7

Винт с самонарезающей резьбой предназначен для фиксации деталей к пластиковым стойкам и ответным элементам корпуса, где не предусмотрена металлическая гайка.
Запчасть на деталировке под номером: 24

Винт служит для силового соединения деталей корпуса и узлов принтера, которые при обслуживании приходится разбирать.
Запчасть на деталировке под номером: 25

Винт фиксирует внутренние крышки, панели и узлы на пластиковых стойках корпуса TSC TDP-324W.
Запчасть на деталировке под номером: 15

Винт TP 3*6 фиксирует детали внутри принтера: крышки, панели, кронштейны и элементы механизмов.
Запчасть на деталировке под номером: 22

Крепёж удерживает навесные элементы нижней внутренней части корпуса: направляющие, крышки и кронштейны, посаженные на пластиковые стойки.
Запчасть на деталировке под номером: 27

Сборка обеспечивает регистрацию носителя при калибровке и в процессе работы. Оптическая пара просвечивает подложку и фиксирует границу между этикетками; при её отсутствии принтер печатает со смещением или останавливается с ошибкой.
Запчасть на деталировке под номером: 5

Узел сообщает плате управления, закрыта ли термоголовка и прижат ли печатающий механизм. На основе этого сигнала принтер разрешает или блокирует работу.
Запчасть на деталировке под номером: не указано

Двигатель приводит в движение вал подачи и связанные с ним узлы, продвигая материал через зону печати с заданным шагом.
Запчасть на деталировке под номером: 16

Шаговый двигатель поворачивает вал на строго определённый угол за каждый импульс, поэтому положение этикетки под головкой остаётся стабильным от цикла к циклу.
Запчасть на деталировке под номером: 16

Держатель удерживает рулон в правильном положении относительно тракта подачи, чтобы лента шла без перекоса и натяжение оставалось равномерным.
Запчасть на деталировке под номером: 1

Правый держатель вместе с левым образует опору для рулона этикеток. От его состояния зависит ровность схода носителя: при люфте рулон перекашивается, лента уходит в сторону, а датчик зазора начинает работать нестабильно.
Запчасть на деталировке под номером: 2

Узел отвечает за стабильное положение рулона на оси: если защёлка не держит, рулон смещается, край этикетки уходит в сторону, а печать встаёт с перекосом.
Запчасть на деталировке под номером: 4

Пластина прижимает корпус датчика к основанию механизма и не даёт ему смещаться при закрытии крышки, заправке носителя и вибрации механизма.
Запчасть на деталировке под номером: 21

Деталь закрывает заднюю плоскость основания принтера и работает как часть несущего кожуха: через её отбортовки проходят точки крепления, а выступы по нижней кромке заводятся в ответные пазы корпуса.
Запчасть на деталировке под номером: 14

Основная задача детали — изолировать зубчатую передачу от внешней среды и не допускать попадания в смазку пыли и обрезков носителя.
Запчасть на деталировке под номером: 8

Основание принимает на себя вес рулона и передаёт его на корпус принтера, поэтому от его геометрии зависит, насколько ровно стоит рулон.
Запчасть на деталировке под номером: 18

Деталь принимает вес рулона и удерживает держатель в вертикальном положении, не давая ему смещаться при вращении.
Запчасть на деталировке под номером: 20

Основание фиксирует держатель рулона относительно механизма подачи, чтобы лента поступала ровно и без перекоса.
Запчасть на деталировке под номером: 23

Деталь принимает на себя усилие от защёлки и передаёт его на корпус, поэтому от её состояния зависит неподвижность держателя при вращении рулона.
Запчасть на деталировке под номером: 19

Ось работает как неподвижная опора вращения: шестерня садится на неё с минимальным зазором, а сама ось удерживается в посадочном месте корпуса или пластины.
Запчасть на деталировке под номером: 9

Двигатель привода работает циклически: разгон, печать, остановка. При интенсивной нагрузке корпус нагревается, а вместе с ним растёт температура обмоток, что сокращает срок службы изоляции и может приводить к пропуску шагов.
Запчасть на деталировке под номером: 17

Радиатор снижает температуру корпуса двигателя при длительной работе и тем самым защищает обмотки от перегрева.
Запчасть на деталировке под номером: 17

Майлар отделяет оптический канал датчика от зоны прохождения этикетки и одновременно задаёт геометрию рабочего зазора: через него свет проходит к носителю и возвращается к приёмнику.
Запчасть на деталировке под номером: 26

Колесо передаёт вращение от двигателя к механизму подачи, уменьшая частоту оборотов и увеличивая крутящий момент.
Запчасть на деталировке под номером: 3

Деталь замыкает одну из ступеней передачи между двигателем и механизмом протяжки носителя.
Запчасть на деталировке под номером: 12

Шестерня замыкает одну ступень передачи в нижней части принтера. Число зубьев 56 определяет передаточное отношение этой ступени и согласует частоту вращения сопряжённых колёс.
Запчасть на деталировке под номером: 11
