Узел работает оптически: тёмная метка между этикетками отражает свет иначе, чем светлый материал подложки, и по этой разнице контроллер понимает, что пора начинать новый отпечаток.

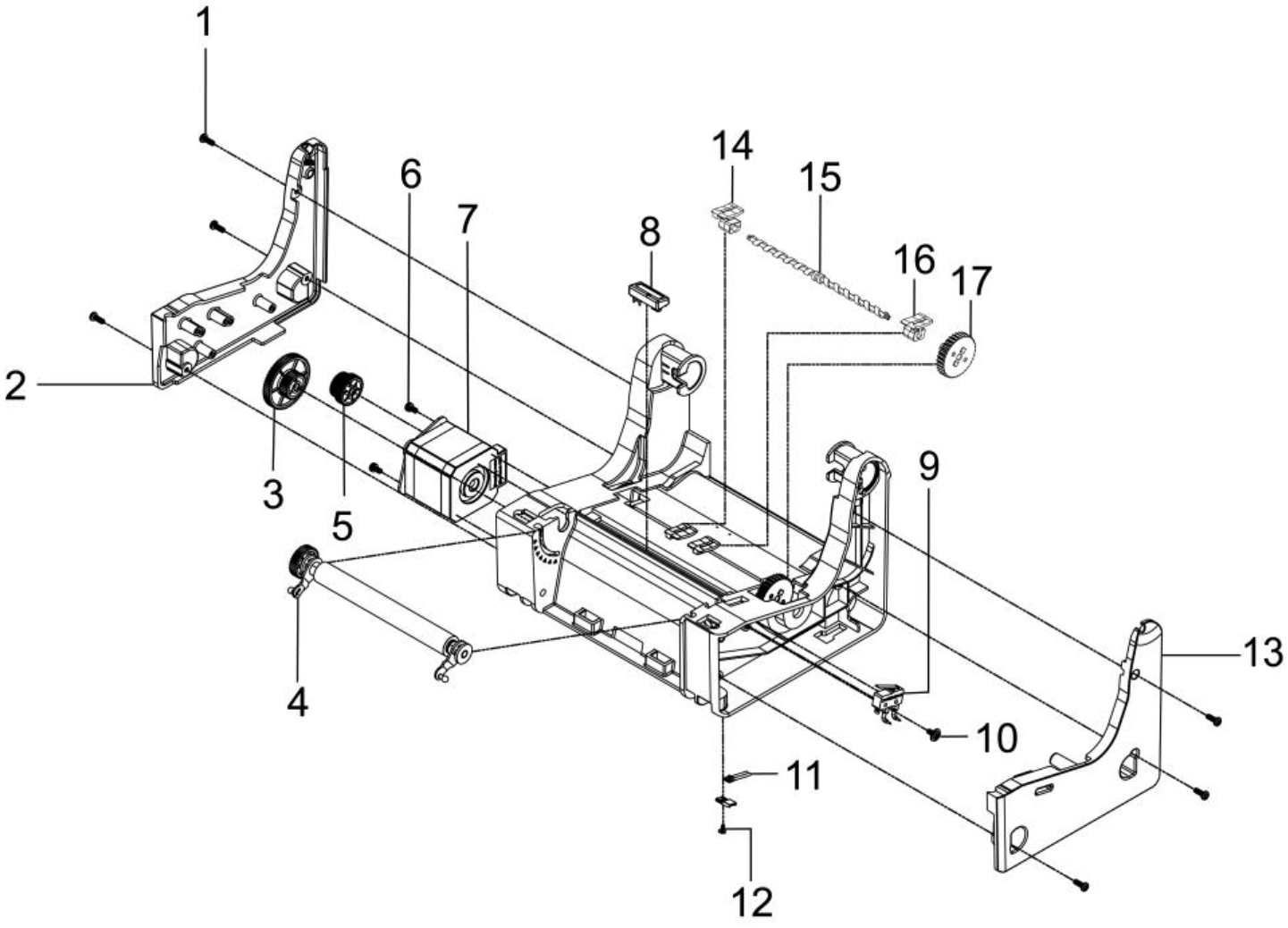

Запчасть на деталировке под номером: 8
Пара «передатчик — приёмник» обеспечивает калибровку по зазору: принтер находит промежуток между этикетками и печатает каждую с правильным смещением.
Запчасть на деталировке под номером: 11
Деталь крепится в узле подачи и служит упором для кромки ленты. Регулируя положение направляющих, оператор выставляет канал под фактическую ширину этикетки, что особенно важно при частой смене носителя.
Запчасть на деталировке под номером: 14
Направляющая ограничивает носитель с правой стороны и не даёт рулону смещаться в стороны при разгоне и торможении.
Запчасть на деталировке под номером: 16
Ролик обеспечивает равномерную подачу этикетки и подложки, прижимает материал к линии термоэлементов и гасит проскальзывание при разгоне и торможении рулона.
Запчасть на деталировке под номером: 4
Валик принимает тянущее усилие механизма и передаёт его подложке с этикетками.
Запчасть на деталировке под номером: 4
Антенна преобразует высокочастотный сигнал модуля в излучение и принимает ответный сигнал от точки доступа.
Запчасть на деталировке под номером: не указано
Винт служит для крепления узлов и панелей, которые при обслуживании снимаются и ставятся на место.
Запчасть на деталировке под номером: 6
Крепёж типоразмера TP2×4 применяется для соединения внутренних деталей принтера, где требуется небольшая длина и аккуратная затяжка.
Запчасть на деталировке под номером: 12
Винт стягивает пластиковые и металлические детали корпуса и механизма, обеспечивая плотное прилегание без люфта.
Запчасть на деталировке под номером: 10
Винт соединяет детали внутренней крышки и прилегающих узлов с основанием принтера. Самонарезающая резьба работает в пластике: при завинчивании она прорезает канавку и удерживает деталь за счёт натяга, поэтому важны и правильный типоразмер, и умеренное усилие затяжки.
Запчасть на деталировке под номером: 1
Узел контролирует состояние прижима головки и участвует в логике безопасности принтера.
Запчасть на деталировке под номером: 9
Колёсико служит рукояткой настройки: при вращении направляющие сходятся или расходятся, фиксируя этикетку по кромкам и не давая ей уходить в сторону при печати.
Запчасть на деталировке под номером: 17
Двигатель работает в приводе подачи и получает команды от платы управления, отрабатывая строго определённое число шагов на каждую этикетку.
Запчасть на деталировке под номером: 7
Крышка закрывает технологические окна нижней базы и удерживает пыль вне зоны механизмов.
Запчасть на деталировке под номером: 2
Панель замыкает контур нижней части корпуса и защищает механизм подачи от пыли, обрезков подложки и случайных касаний.
Запчасть на деталировке под номером: 13
Модуль передаёт задания печати и служебные сообщения между принтером и сетью по радиоканалу.
Запчасть на деталировке под номером: не указано
Ось служит направляющей для подвижной каретки ограничителя: по ней направляющая сдвигается при настройке ширины и остаётся на месте во время печати.
Запчасть на деталировке под номером: 15
Шестерня связывает звенья редуктора и передаёт крутящий момент на протяжной механизм. Сдвоенная конструкция обеспечивает двухступенчатую передачу без отдельной промежуточной оси, что упрощает узел и снижает число точек люфта.
Запчасть на деталировке под номером: 5
Сдвоенная шестерня работает в редукторе привода: большой венец принимает вращение, малый передаёт его дальше с изменённой скоростью.
Запчасть на деталировке под номером: 3
