Датчик работает в паре с узлом протяжки: он определяет границу между этикетками по метке, нанесённой на подложку, и тем самым задаёт шаг печати.

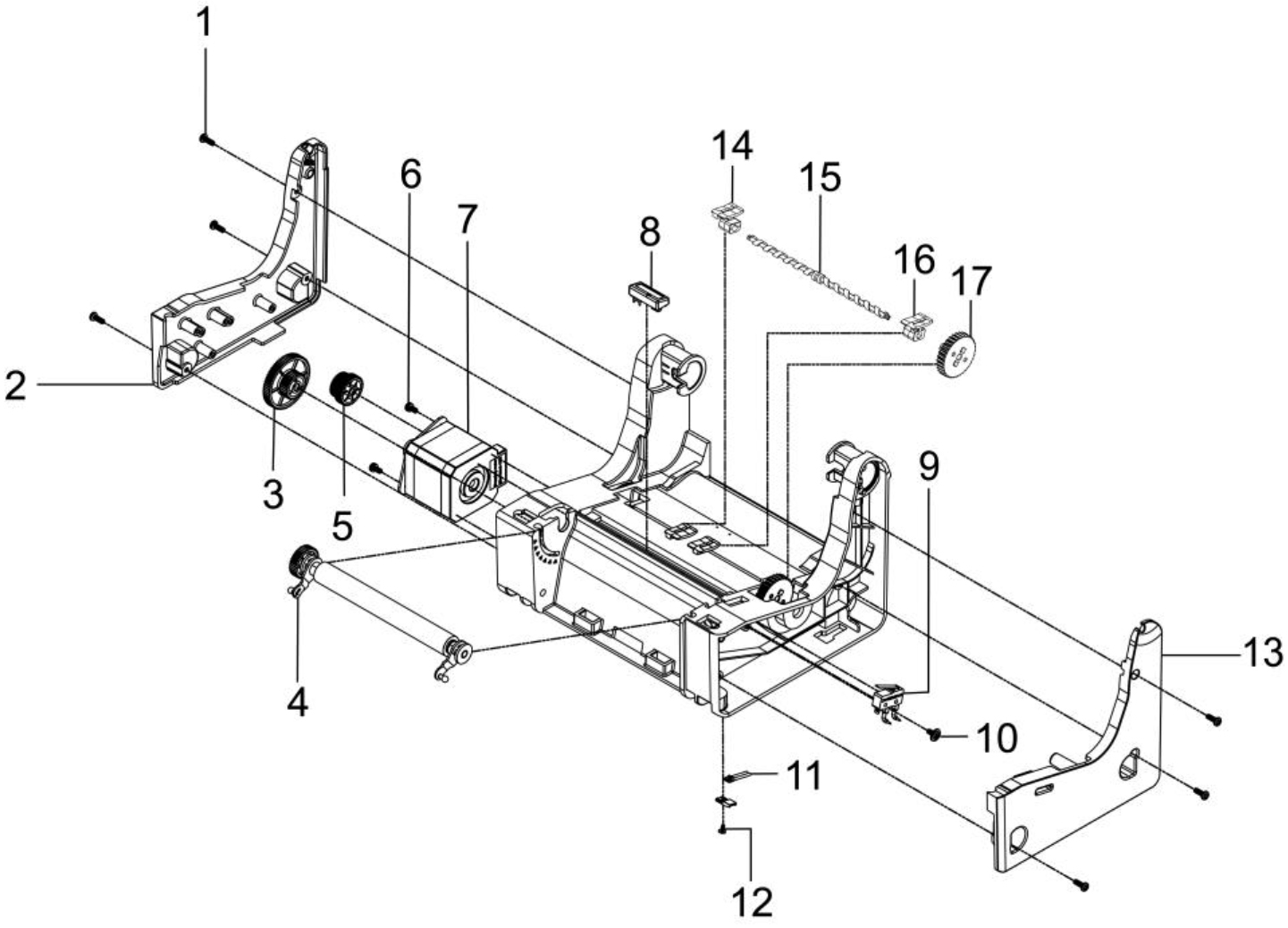

Запчасть на деталировке под номером: 8
Регистрация промежутков между этикетками и, при необходимости, меток на подложке. Приёмник преобразует изменение отражённого или прошедшего сигнала в электрический отклик, который обрабатывает плата управления.
Запчасть на деталировке под номером: 11
Направляющая задаёт левую границу полотна и не даёт этикетке смещаться в сторону во время протяжки.
Запчасть на деталировке под номером: 14
Правая направляющая ограничивает ленту с одной стороны, удерживает её от поперечного смещения и помогает выставить ширину тракта под конкретный размер этикетки.
Запчасть на деталировке под номером: 16
Ролик выполняет роль прижимного вала: он вращается от привода и протягивает материал через зону печати с заданным шагом.
Запчасть на деталировке под номером: 4
Ролик работает как прижимной вал: он принимает усилие от привода и протягивает ленту материала строго на заданную величину.
Запчасть на деталировке под номером: 4
Антенна соединяется с разъёмом Wi-Fi-модуля и размещается в предусмотренном месте корпуса.
Запчасть на деталировке под номером: не указано
Винт стягивает две детали с резьбовым или гладким отверстием и удерживает узел в заданном положении при вибрации от работы механизма подачи.
Запчасть на деталировке под номером: 6
Крепёж такого типа встречается в нескольких местах устройства, поэтому при разборке его удобно держать отдельной группой и не смешивать с винтами другого размера.
Запчасть на деталировке под номером: 10
Крепёж соединяет тонкостенные детали, посаженные на пластик, и обеспечивает плотное прилегание панелей друг к другу.
Запчасть на деталировке под номером: 12
Винт соединяет пластиковые элементы корпуса с основанием принтера, формируя резьбу в материале при первом вкручивании.
Запчасть на деталировке под номером: 1
Датчик открытия термоголовки в сборе TSC TE300
Запчасть на деталировке под номером: 9
Деталь служит органом ручной регулировки: вращение колёсика перемещает направляющие симметрично относительно оси тракта.
Запчасть на деталировке под номером: 17
Двигатель передаёт момент на зубчатую передачу привода, которая вращает вал подачи. Так как мотор шаговый, принтер управляет положением этикетки без обратной связи по датчику вала: каждый шаг соответствует определённому перемещению полотна.
Запчасть на деталировке под номером: 7
Деталь выполняет защитную и несущую функцию: закрывает внутренние узлы с левой стороны базы и вместе с остальными панелями образует закрытый объём корпуса.
Запчасть на деталировке под номером: 2
Крышка закрывает доступ к механизму и электронике снизу и сбоку, препятствуя попаданию пыли, обрезков этикетки и мелкого мусора.
Запчасть на деталировке под номером: 13
Модуль отвечает за радиоканал между принтером и инфраструктурой предприятия: точкой доступа или маршрутизатором.
Запчасть на деталировке под номером: не указано
Стержень работает как направляющая скольжения: по нему створка движется при регулировке и остаётся в выбранном положении во время печати.
Запчасть на деталировке под номером: 15
Сдвоенная шестерня работает как промежуточная ступень: один венец входит в зацепление с ведущим колесом, второй передаёт вращение дальше, на вал протяжки.
Запчасть на деталировке под номером: 5
Деталь замыкает передачу между ступенями привода: один венец принимает вращение, второй передаёт его дальше на сопряжённое колесо.
Запчасть на деталировке под номером: 3
